158
• Установка колеса
1. Установите колесо и затяните колёсные гайки усилием пальцев так, чтобы их передние
поверхности вошли в контакт с поверхностью обода вокруг отверстий.
ПРИМЕЧАНИЕ
Убедитесь в том, что на передних поверхностях гаек и зенкованных поверхностях нет
загрязнений.

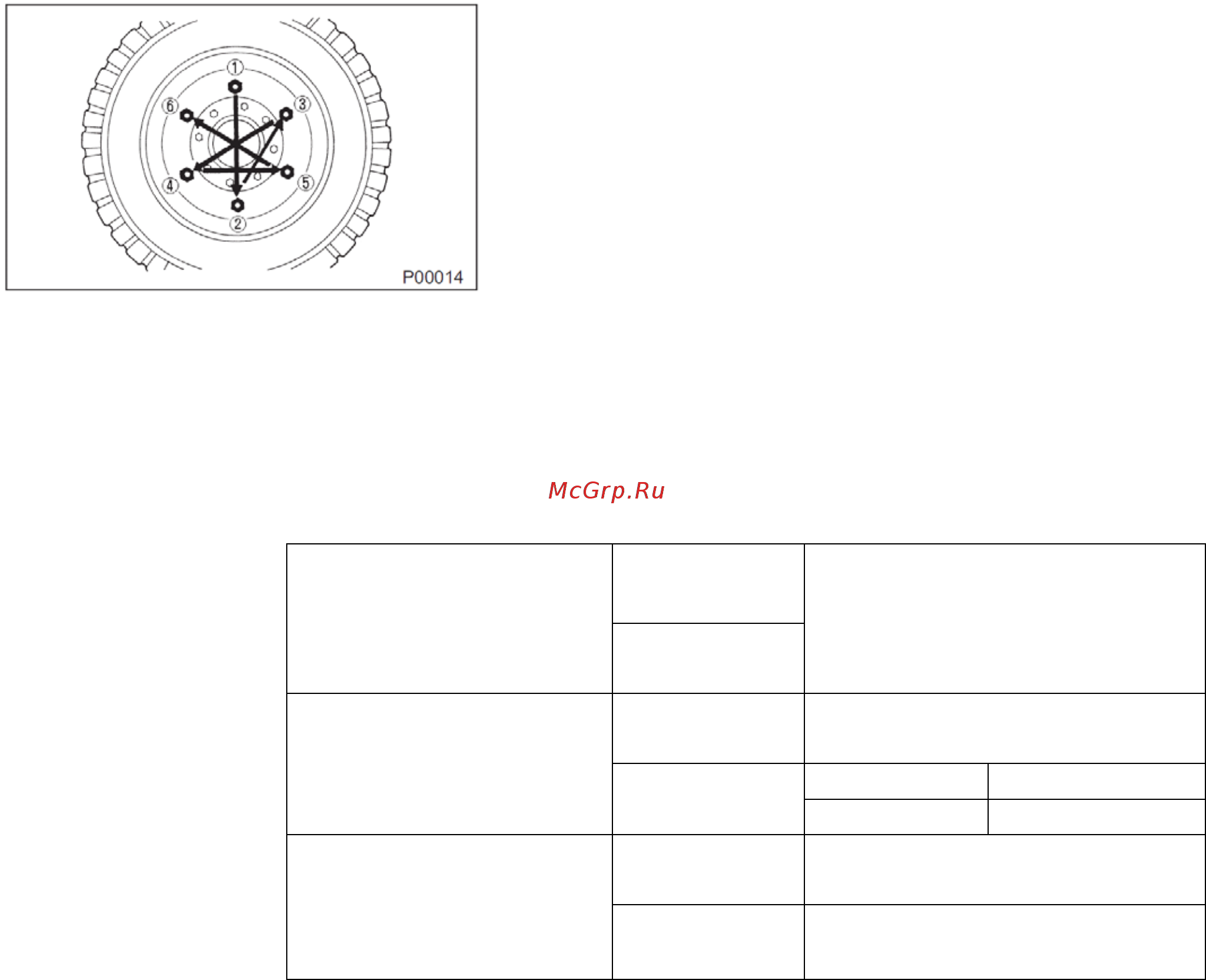

2. Опустите погрузчик домкратом так, чтобы колесо только коснулось земли. Затем затяните
колёсные гайки в указанном порядке до указанного момента затяжки в два или три приёма.
3. Полностью опустите погрузчик и уберите домкрат.
4. Убедитесь в том, что давление в баллонах колёс правильное. Значения давления см. в главе “Технические характеристики
(Стандартные модели)”.
5. После замены колёс некоторое время поездите на погрузчике и ещё раз проверьте момент затяжки колёсных гаек.
• Моменты затяжки колёсных гаек, Н х м (кгс х м)
Компактные модели
грузоподъёмностью
от 1 до 2-х тонн
Передние
157 (16)
Задние
Модели
грузоподъёмностью
от 2-х до 3-х тонн
Передние
378 (38,5)
Задние
STD (2P)
167 (16)
OP (4P)
233 (23,8)
Модели
грузоподъёмностью
3,5 тонны
Передние
378 (38,5)
Задние
233 (23,8)
