159

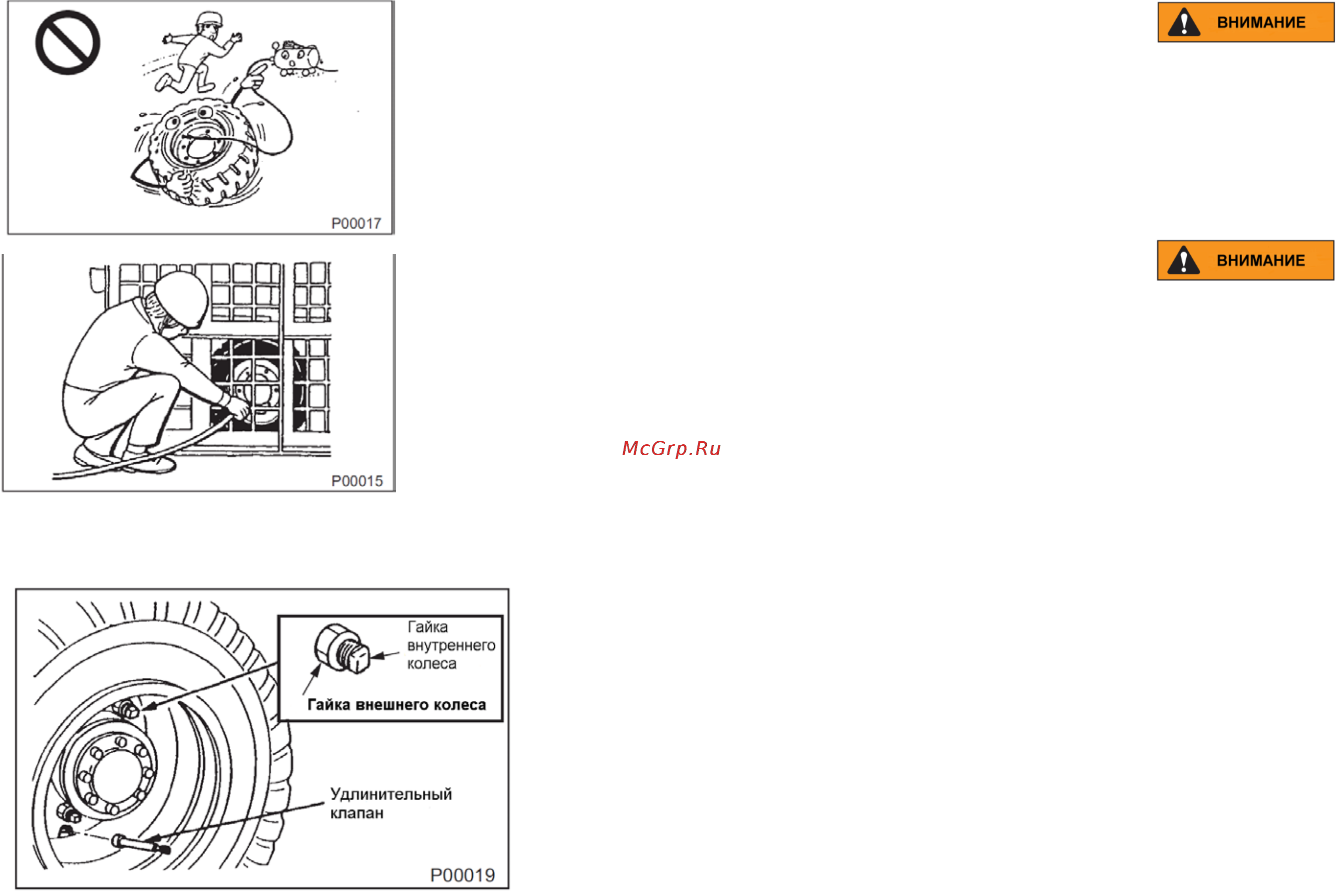

При закачке воздуха в баллон при помощи компрессора убедитесь в том, что клапан
компрессора подсоединён правильно. В противном случае колесо может быть повреждено.
Всегда поддерживайте в баллонах правильное давление.
На погрузчике установлены колёса с высоким давлением в баллонах. При накачке воздуха
убедитесь в отсутствии повреждений ободьев, которые могут привести к утечке воздуха из
баллонов.
НЕ допускайте чрезмерной накачки баллонов. При накачке воздуха в баллон и при
проверке давления держитесь подальше от боковой стороны колеса. Для снижения опасности
тяжёлого увечья пользуйтесь клетками и другими приспособлениями.
• Двойное колесо (опция)
Работа с двойным колесом проводится так же, как ис одинарным, за исключением нижеуказанных пунктов.
1. Снимите удлинительный клапан.
2. Отверните гайки внешнего колеса и снимите внешнее колесо.
3. Отверните гайки внутреннего колеса и снимите внутреннее колесо.
4. Установите внутреннее колесо и после опускания погрузчика затяните
гайки внутреннего колеса до указанного момента затяжки.
5. Снова поднимите погрузчик и установите внешнее колесо. После
опускания погрузчика затяните гайки внешнего колеса.
ПРИМЕЧАНИЕ
Проверяйте качество затяжки гаек внутреннего колеса, даже если вы меняете
только внешнее колесо.
