78
•
Модель FC
Система блокировки мачты
Система блокировки мачты является одной из функций встроенной системы
отслеживания присутствия оператора, которой оснащён погрузчик. Машина чувствует,
когда оператор не находится на рабочем месте, и блокирует движение мачты до тех пор,
пока оператор не займёт рабочее место. Система блокировки мачты отключит подачу
мощности на управляющий клапан (гидрораспределитель), и мачта и дополнительные
приспособления не будут двигаться, даже если работать соответствующими рычагами,
если:
1)
Оператор покинет рабочее место примерно на три секунды и при этом ключ запуска
будет в положении “ВКЛ.” (“ON”) независимо от того, работает ли двигатель;
2) Двигатель будет работать, но кнопка аварийной остановки будет нажата.
ПРИМЕЧАНИЕ:
Система блокировки мачты работает для рычагов подъёма и наклона рычага дополнительных приспособлений.
Если двигатель не работает или ключ запуска находится в положении “ВЫКЛ.” (“OFF”), рычаги подъёма, наклона и дополнительных
приспособлений не будут двигаться независимо от того, находится ли переключатель присутствия оператора в положении “ВКЛ.” (“ON”) или
“ВЫКЛ.” (“OFF”).

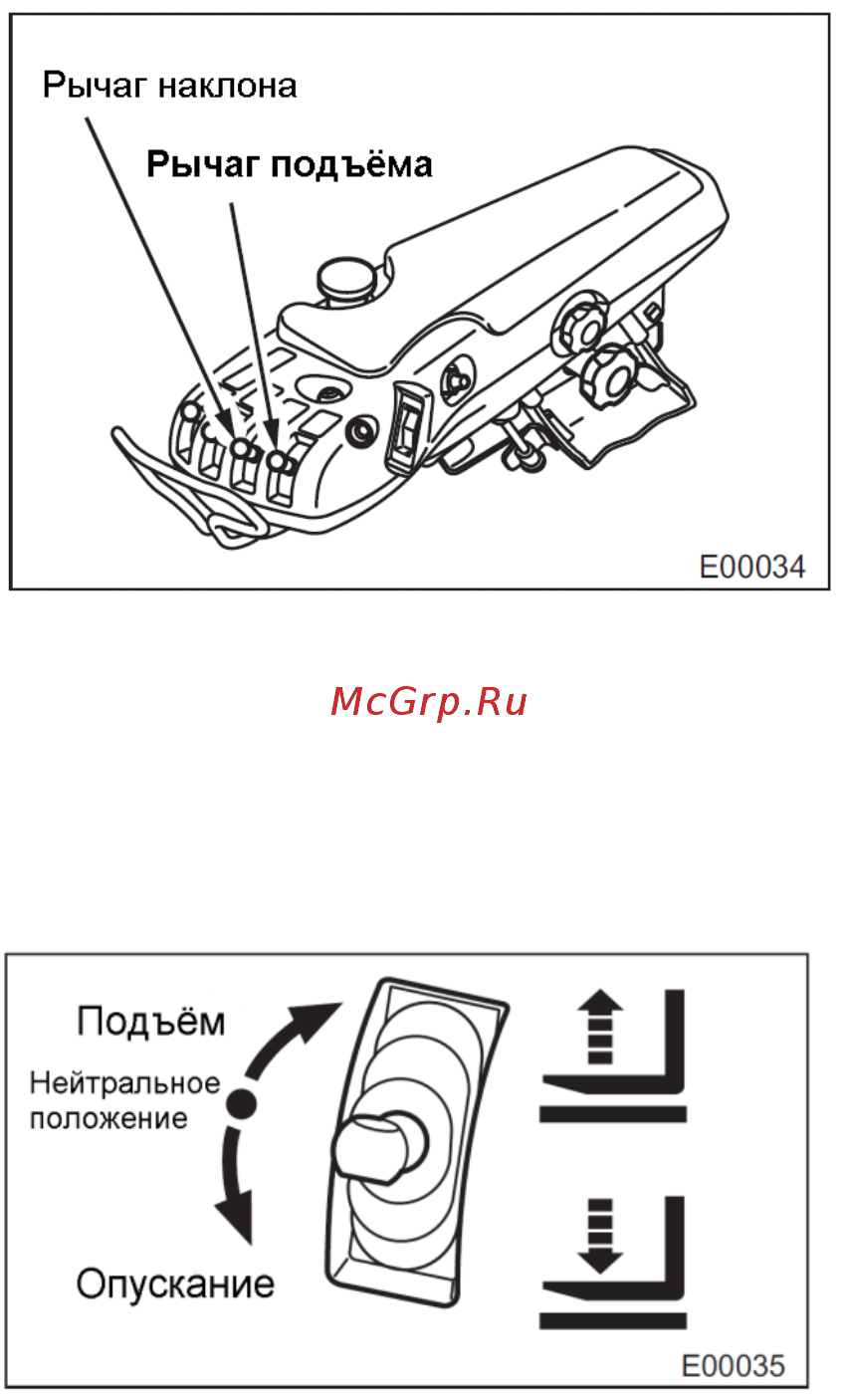

Рычаг подъёма
Скорость подъёма зависит от оборотов двигателя (от положения педали
акселератора) и от положения рычага подъёма. Скорость опускания зависит от положения
рычага подъёма и не зависит от оборотов двигателя. Если отпустить рычаг подъёма, он
переходит в нейтральное положение.
Если машина оснащена системой блокировки мачты
Если оператор покинет рабочее место примерно на три секунды и при этом ключ запуска будет в положении “ВКЛ.” (“ON”)
независимо от того, работает ли двигатель, то мачту невозможно будет поднять или опустить, даже если работать рычагом подъёма. Это не
говорит о неисправности. Это означает, что приведена в действие система блокировки мачты. Если оператор займёт рабочее место и ключ
запуска будет в положении “ВКЛ.” (“ON”) при выключенном двигателе, мачту можно будет опустить.
