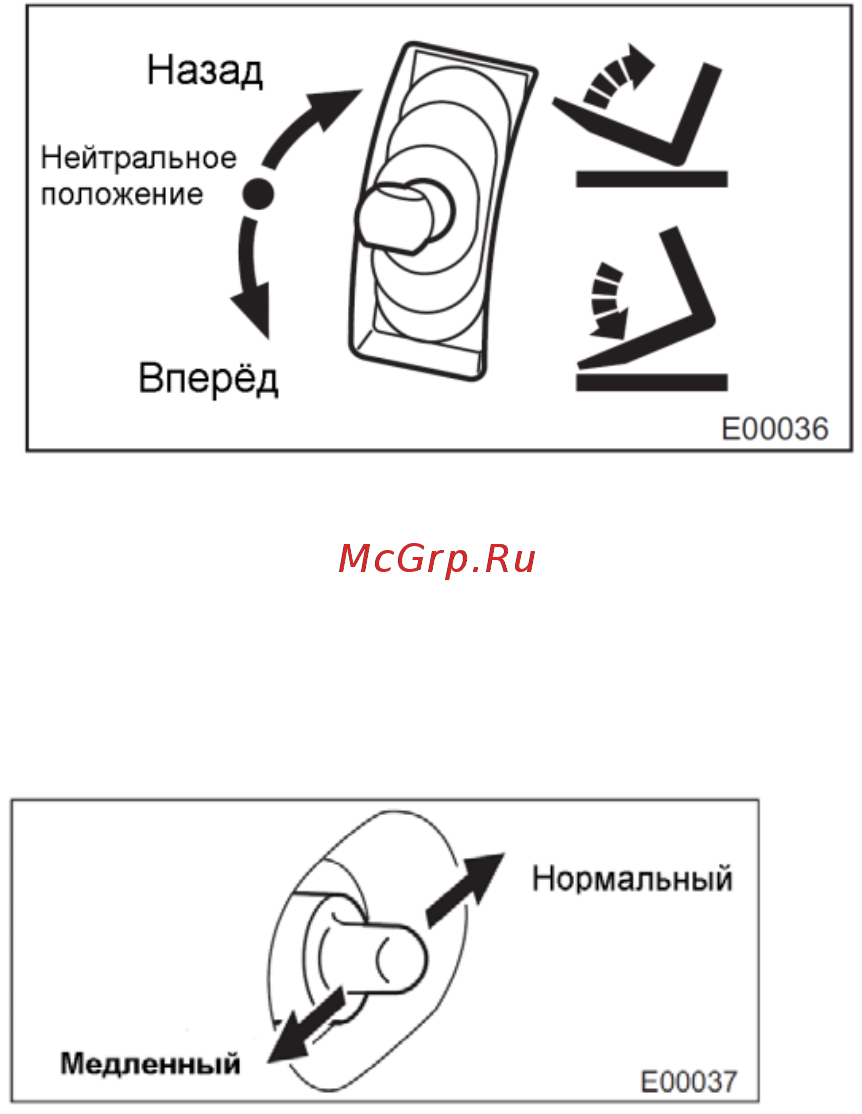

Рычаг наклона
Скорость наклона зависит от оборотов двигателя (от положения педали
акселератора) и от положения рычага наклона. Если отпустить рычаг, он переходит в
нейтральное положение.
Если машина оснащена системой блокировки мачты
Если оператор покинет рабочее место примерно на три секунды и при этом ключ
запуска будет в положении “ВКЛ.” (“ON”) независимо от того, работает ли двигатель, то
мачту невозможно будет наклонить, даже если работать рычагом наклона. Это не говорит о неисправности. Это означает, что
приведена в действие система блокировки мачты. Если оператор займёт рабочее место и ключ запуска будет в положении “ВКЛ.”
(“ON”) независимо от того, работает ли двигатель, мачту можно будет наклонить вперёд или назад.
Переключатель скорости опускания
При переключении скорости опускания не прикасайтесь к рычагам подъёма, опускания и
дополнительных приспособлений.
МЕДЛЕННЫЙ
При этом положении Вы можете опускать вилы со скоростью 70% от номинальной скорости.
Используйте этот режим, если необходима особая осторожность или при работе с хрупкими грузами.
НОРМАЛЬНЫЙ: При этом положении Вы можете опускать вилы с нормальной скоростью.
Рычаг дополнительных приспособлений А (опция)
Этот рычаг предназначен для работы третьим приспособлением.
Рычаг дополнительных приспособлений В (опция)
Этот рычаг предназначен для работы четвёртым приспособлением.
Переключатель между четвёртым и пятым приспособлениями (опция)
Чтобы работать пятым приспособлением работайте рычагом дополнительных приспособлений В нажимая на это
переключатель.
Переключатель вертикального положения мачты (опция)
Когда мачта без груза наклонена назад, толкните рычаг наклона вперёд, нажимая на этот переключатель. Мачта остановится в
вертикальном положении.
