80

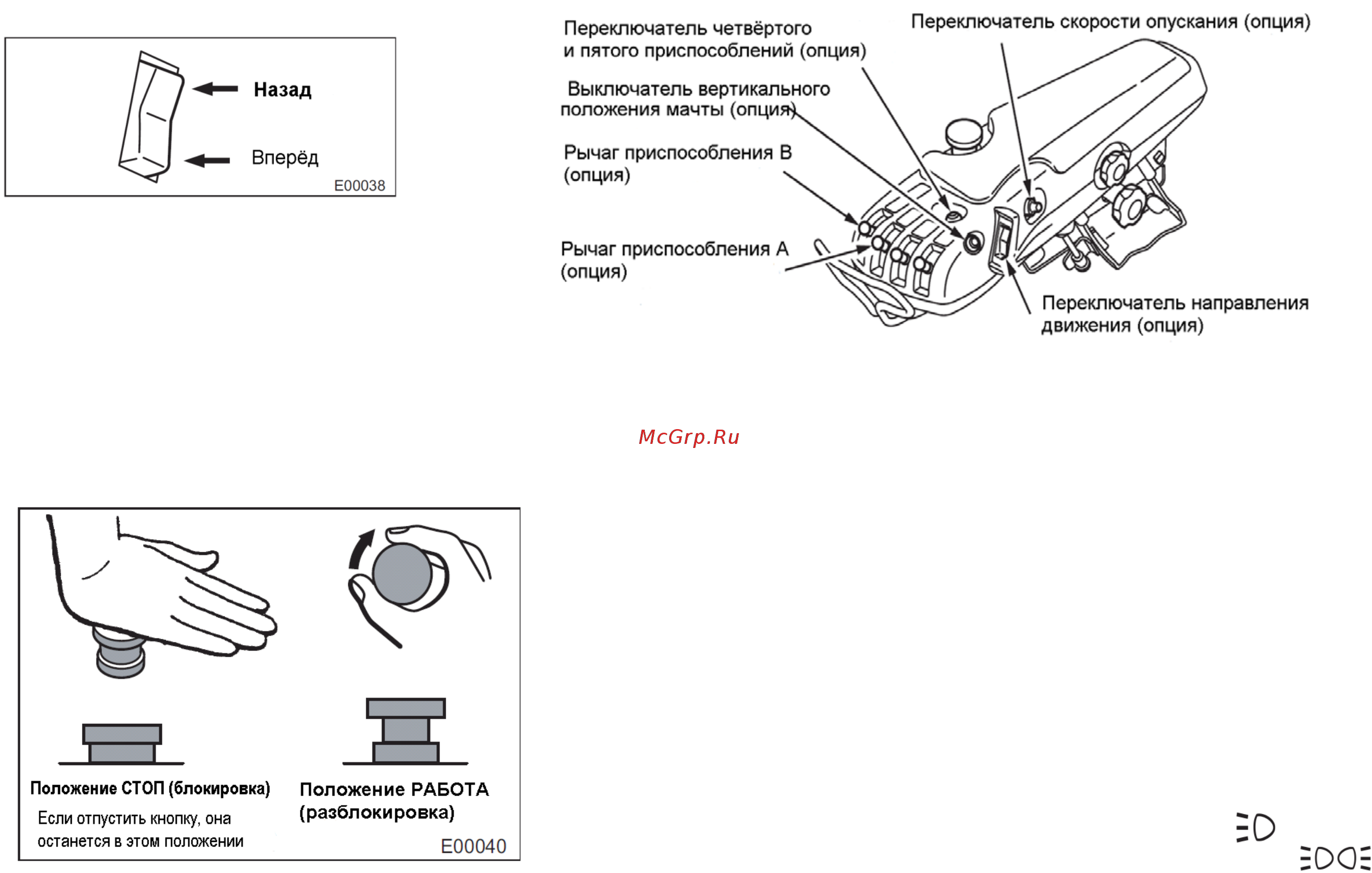

Переключатель направления движения (опция)
Кнопка аварийной остановки
Пользуйтесь этой кнопкой:
1) Если необходимо остановить мачту и дополнительные приспособления при аварии без остановки двигателя.
2) Когда Вы покидаете машину.
Чтобы остановить подъём наклон и работу дополнительных
приспособлений, нажмите на кнопку. Мачта и дополнительные приспособления
не будут двигаться, даже если работать рычагами управления.
При этом на приборной панели отображается код ошибки “F75”. Это не
означает, что имеет место какая-либо неисправность. Этот сообщение об
ошибке исчезнет, если выключить машину ключом запуска и снова включить.
Чтобы разблокировать указанные функции, поверните кнопку против
часовой стрелки.
При нажатии кнопки аварийной остановки освещение гаснет.
Чтобы включить освещение после нажатия кнопки аварийного
отключения, поверните выключатель освещения в положение или
