Mitsubishi FD25T [60/229] Предупреждающие световые сигналы и индикаторы
![Mitsubishi FD25T [60/229] Предупреждающие световые сигналы и индикаторы](/views2/1402965/page60/bg3c.png)
60

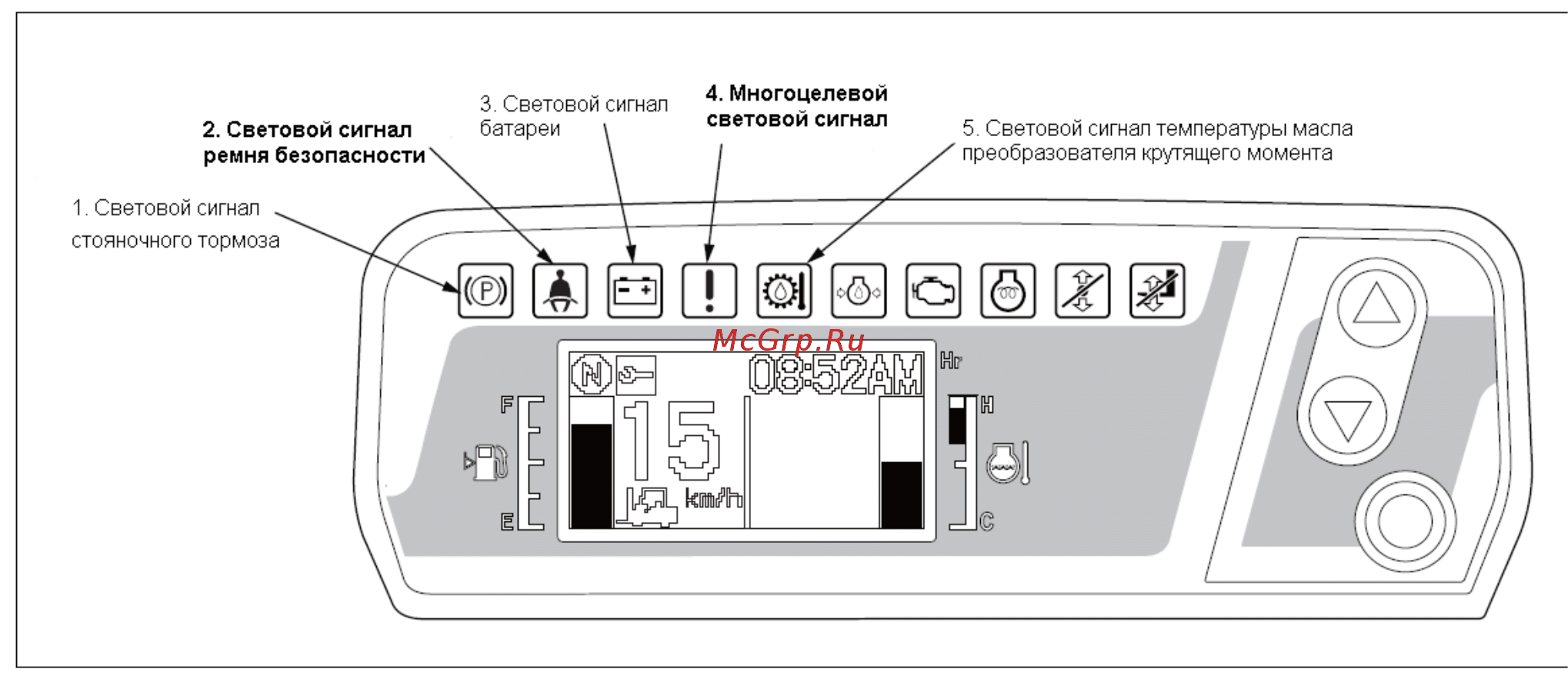

• Предупреждающие световые сигналы и индикаторы
1. Предупреждающий световой сигнал и звуковой сигнал стояночного тормоза
Этот предупреждающий световой сигнал горит, когда приведён в действие стояночный тормоз и гаснет, когда тормоз отпущен.
Звуковой сигнал стояночного тормоза подаётся через три секунды после того как оператор покидает рабочее место, не приведя в действие
стояночный тормоз.
2. Предупреждающий световой сигнал ремня безопасности
Этот предупреждающий световой сигнал горит, когда ремень безопасности не используется или когда он не пристёгнут должным образом.
a. Предупреждающий световой сигнал батареи
Этот предупреждающий световой сигнал горит, когда зарядное устройство не работает. Убедитесь в отсутствии повреждений и
проскальзывания приводного ремня генератора переменного тока.
3. Многоцелевой предупреждающий световой сигнал
Этот предупреждающий световой сигнал горит, когда присутствует незначительная неисправность. При этом отображаются код и символ неисправности.
4. Предупреждающий световой сигнал температуры масла преобразователя крутящего момента
Этот предупреждающий световой сигнал горит, когда температура масла высока и есть опасность перегрева. См. пункт “Горит
предупреждающий световой сигнал температуры масла преобразователя крутящего момента”.
