97
• Установка вил
1. Расположите вилы на полу рядом друг с другом так, чтобы погрузчик мог приблизиться к ним с их задней стороны
2. Медленно подведите погрузчик к задней стороне вил. При этом кронштейн подъёма должен быть опущен и наклонён назад до
отказа.
3. Осторожно придвиньте вилы поочерёдно к кронштейну подъёма так, чтобы верхние крюки вил находились над верхним
брусом каретки.
4. Поднимите кронштейн подъёма так, чтобы верхние крюки вил зацепились за него, а нижние крюки прошли через выемку
предназначенную снятия и установки вил.
5. Затем осторожно подвиньте вилы на каретке так, чтобы верхние и нижние крюки зацепились за кронштейн подъёма.
6. Закрепите вилы при помощи крепёжных стержней.
Не пытайтесь снять или установить вилы без помощи подъёмного устройства.
Каждая из вил весит не менее 45 кг.

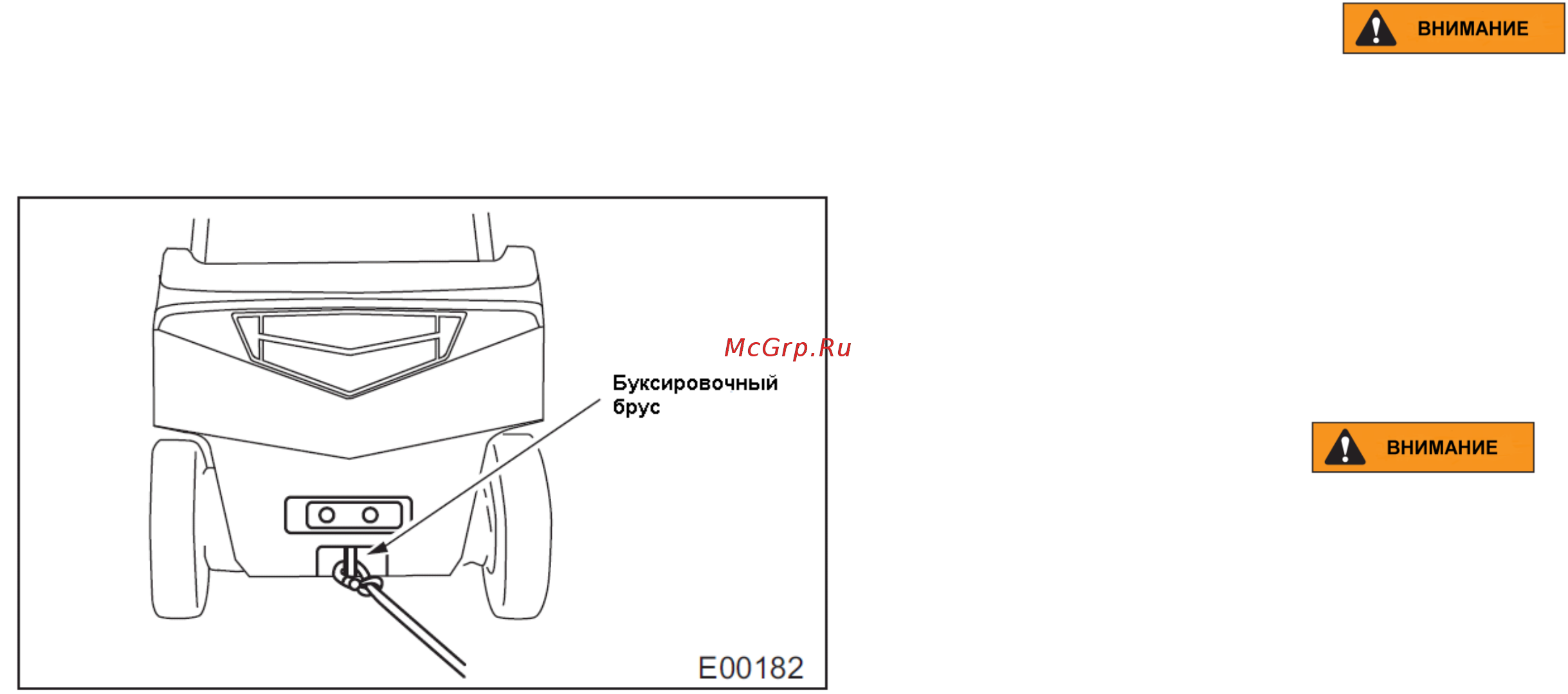

• Буксировочный брус
Не используйте буксировочный брус для буксировки грузов.
Используйте буксировочный брус:
Для вытаскивания погрузчика из ямы или кювета.
Для погрузки погрузчика на грузовик для перевозки и для снятия с
грузовика.
