96

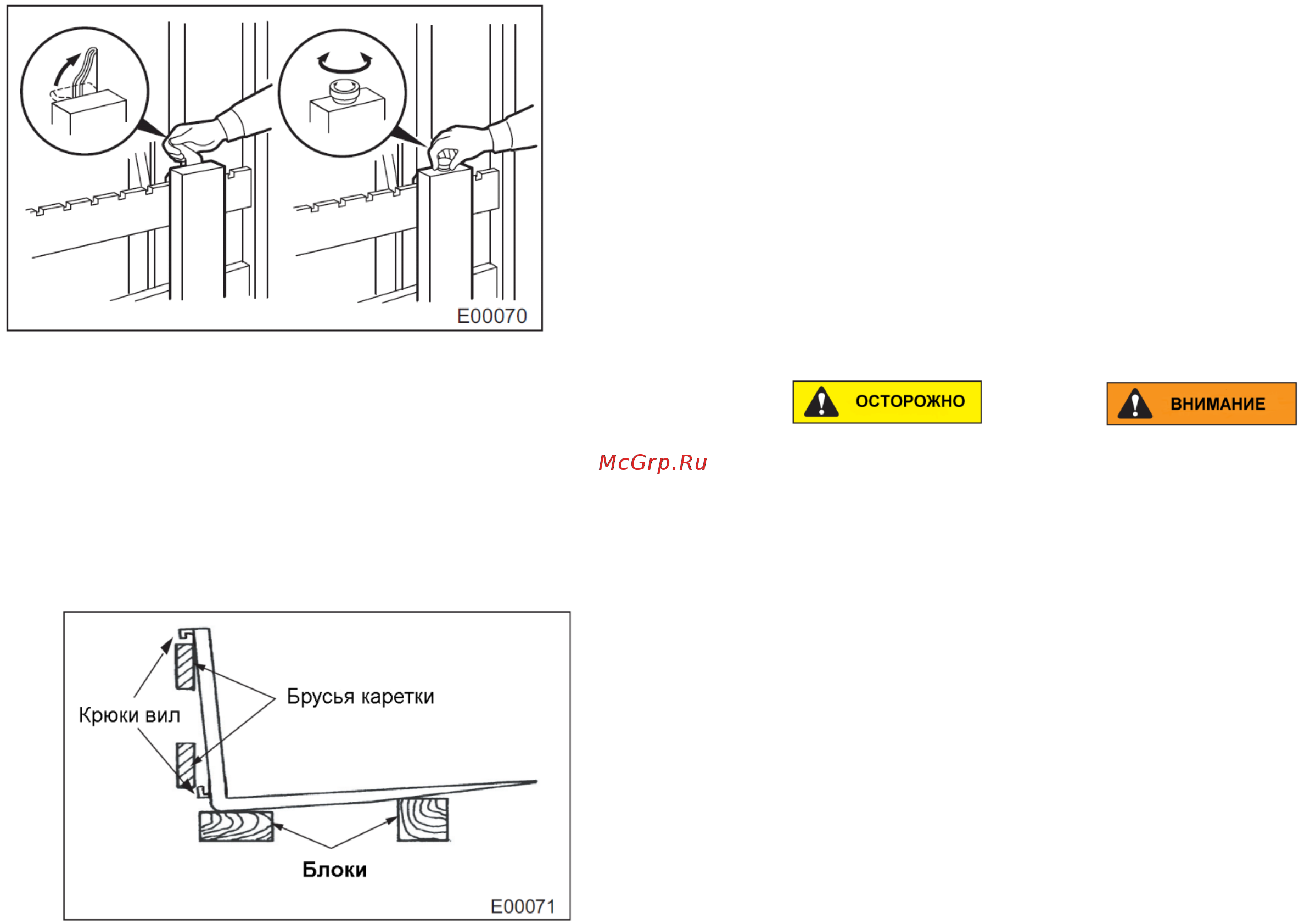

• Крепёжные стержни вил
При регулировке расстояния между вилами не помещайте руки между вилами и
спинкой каретки или кронштейном подъёма, чтобы не прищемить пальцы.
Расстояние между вилами должно быть как можно больше, чтобы обеспечить
устойчивость груза. Для регулировки расстояния между вилами вытяните крепёжные
стержни и поверните их на 90 градусов. Затем установите нужное расстояние между
вилами.
После регулировки расстояния между вилами установите крепёжные стержни в
прежнее положение и зафиксируйте вилы.
Вилы должны находиться на равном расстоянии от центра спинки каретки.
• Замена вил
• Снятие вил
Для смены вил или для обеспечения доступа к другим составным частям погрузчика с целью обслуживания снимите вилы со спинки каретки.
1. Подвиньте вилы поочерёдно к выемке в нижнем брусе каретки, предназначенной для снятия и установки вил.
2. Наклоните кронштейн подъёма вперёд. Затем опустите его так, чтобы крюки вил отсоединились от кронштейна подъёма.
3. Удалите вилы от погрузчика при помощи подъёмного устройства.
