4.1 Регулирование газовой
заслонки Модель “RX 19-26”
Котлоагрегаты “RX 19-26” в своем
базовом фабричном варианте имеют
газовую заслонку SIT 830 ТАNDEМ
(рис.10). При первом включении
котлоагрегата, как обычно
рекомендуется сделать продувание
трубопроводной сети при помощи зажима
давления (3). Для регулировки давления
газа в главной горелке снимите колпачок,
установленный на регуляторе давления
(4). Регулировка осуществляется при
помощи винта, находящегося ниже
колпачка: для увеличения давления
поверните винт по часовой стрелке, для
уменьшения его поверните винт против
часовой стрелки.
Заслонка может регулировать
медленный накал горелки при помоши
винта (1). Для увеличения давления
медленного накала горелки (SТЕР)
поверните винт против часовой стрелки,
для уменьшения его поверните винт по
часовой стрелке. Оптимальные величины
медленного накала варьируются в
зависимости от типа газа:
– Метан 3-4 мбар
– Бутан (G30) 6-7 мбар
– Пропан (G31) 6-7 мбар
4.2 Регулирование газовой
заслонки Модель “RX 37÷55”
Котлоагрегаты “RX 37÷55” в своем
базовом фабричном варианте имеют
газовую заслонку НОNEYWELL VR4605С
(рис.11). При первом включении
котлоагрегата, как правило,
рекомендуется сделать продувание
трубопроводной сети при помощи
зажима давления (3). Для регулирования
давления газа в главной горелке
снимите колпачок, установленный на
регуляторе давления (5).
Для регулирования отвинтите при
помощи гаечного ключа винт,
находящийся ниже колпачка: для
увеличения давления вращайте винт по
часовой стрелке, для уменьшения его –
против часовой стрелки.
4.3 Регулирование давления
газа в горелках
Может случиться, что на месте
установки величина давления подачи
будет отличной от величины,
установленной на фабричном
производстве, следовательно,
необходимо проверить давление и
расход газа в момент первого
включения. Во время подобного
контроля котлоагрегат продолжает
функционировать (а остальные газовые
аппараты, естественно, должны быть
отключены), дважды снимите данные с
газового счетчика с интервалом строго в
6 минут, затем величина полученного
расхода умножается на 10, из чего
выводится объем потребляемого газа в
час. Если полученная величина не
соответствует той, что указана в п.1.3,
вращайте винты регулятора давления,
установленного на заслонке, до тех пор,
пока не добьетесь точной величины.
Выполняйте это регулирование
медленно и постепенно. Снимайте
данные со счетчика, по крайней мере,
через 30 сек. после того, как вы
отрегулировали давление.
4.4 Изменение типа газа
В случае использования бутана (G30)
или пропана (G31) предлагается
комплект со всем необходимым для
перехода от одного типа газа к другому.
Для перехода от одного типа газа к
другому действуйте в следующем
порядке:
– Замените главные сопла и маленькое
опытное сопло из комплекта.
– Удалите колпачок, установленный на
регуляторе давления, и завинтите до
упора винт регулирования (4 рис.10 –
5 рис.11).
– Установите на заслонке адаптер (6
рис.11).
– Установите давление на входе
горелки до 30/37 мбар в зависимости
от типа газа при помощи уменьшителя
давления, который находится на
внешней стороне котлоагрегата.
– Выполнив изменение рабочего
давления, запечатайте регуляторы.
– Выполнив эти операции, прикрепите
на панель обкладки этикетку из
комплекта с указанием выбранного
типа газа.
Примечание: Завершив сборку,
проверьте герметичность всех
соединений, используя для этого
мыльную воду или специальные
вещества, избегая использовать
открытое пламя.
Переход от одного типа газа к
другому выполняется только
имеющими на это разрешение
специалистами.
4 ЭКСПЛУАТАЦИЯ И СОДЕРЖАНИЕ
Спецификация
1
Регулятор медленного накала
2 Нижний зажим давления
3 Верхний зажим давления
4 Винт регулирования
главной горелки
5 Катушка ЕV1 – ЕV2

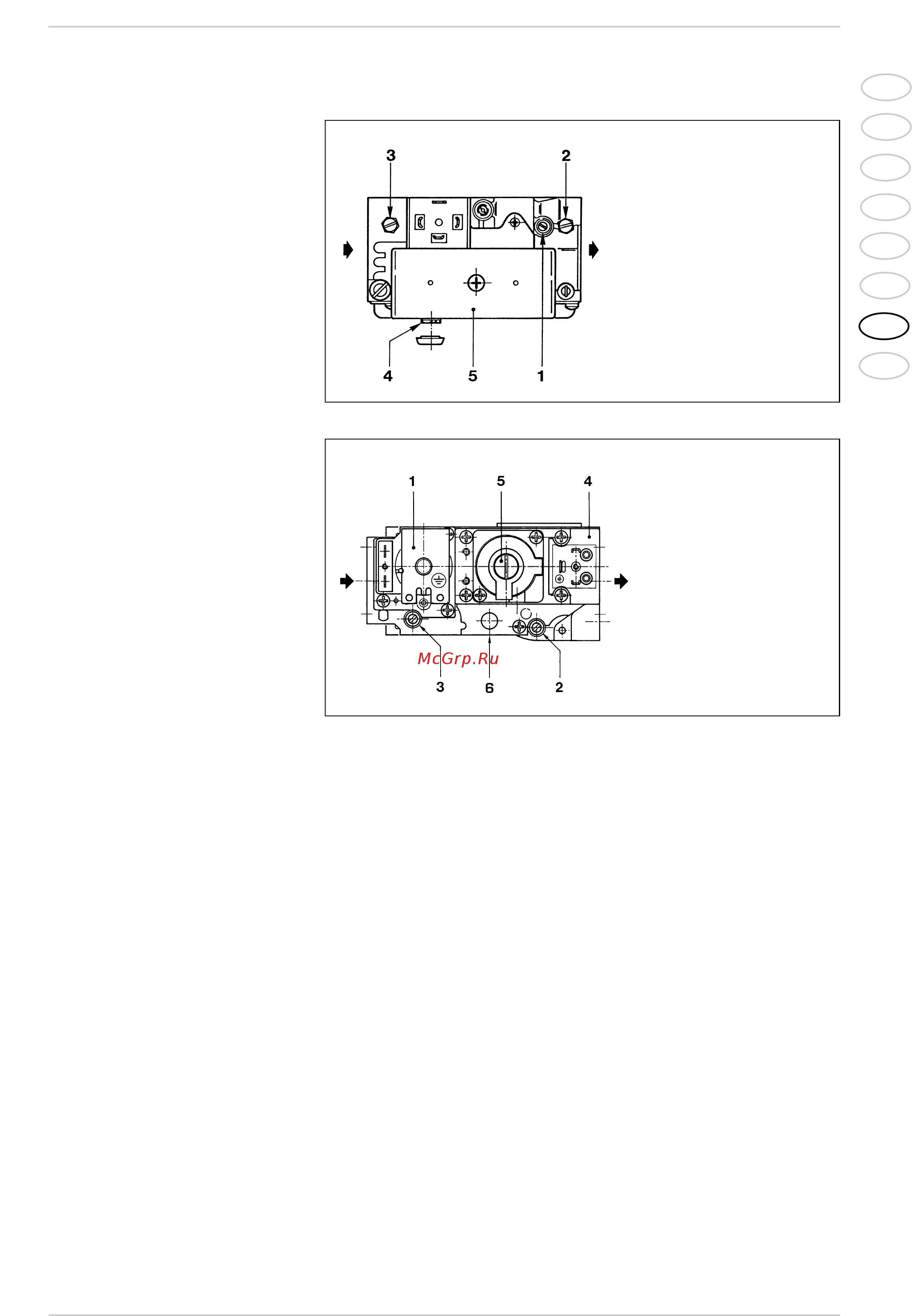

Pис. 10
Спецификация
1 Катушка ЕV1
2 Нижний зажим давления
3 Верхний зажим давления
4 Катушка ЕV2
5 Регулятор давления
6 Адаптер 200
сжижженный нефтяной газ
Pис. 11
