SIME RX 19 CE IONO [12/13] Инструкции для пользователя
![SIME RX 48 CE IONO [12/13] Инструкции для пользователя](/views2/1404435/page12/bgc.png)
GR
RO
RUS
SCG
IT
ES
PT
GB
87
Включение котлоагрегата
Для включения котлоагрегата “RX”
достаточно включить рубильник (1), и
котлоагрегат автоматически начнет
функционировать для отопления.
Регулирование
температуры нагрева
Регулирование температуры нагрева
осуществляется при помощи ручки
термостата с диапазоном регулирования
от 45 до 85 °С (16 рис.12).
Значение установленной температуры
проверяется на термометре (5 рис.12).
Для обеспечения оптимальной
производительности генератора
рекомендуется не опускать температуру
ниже минимальной рабочей
температуры 60 °С.
Деблокировка электронной
аппаратуры
В случае неудавшегося включения
горелки зажигается красная сигнальная
лампочка кнопки деблокировки (2
рис.12).
Нажмите кнопку, чтобы котлоагрегат
автоматически возобновил работу.
Эта операция может быть повторена
максимально 2-3 раза, в случае
неудачи обратитесь в
специализированную техслужбу.
Предупреждение
– В случае поломки и/или плохой работы аппарата отключите его, воздержитесь от любой попытки ремонта или прямого
вмешательства. Обращайтесь в специализированную техслужбу вашего района.
– Установка котлоагрегата и любая другая операция по уходу и содержанию его осуществляется квалифицированными
специалистами согласно Закону 05/03/90 № 46 и в соответствии с нормами UNI-CIG 7129 и 7131 и дополнениями к ним.
Категорически воспрещается вскрывать устройства, запечатанные конструктором.
– Категорически воспрещается загромождать решетки аспирации и воздуходувки в помещении, где установлен аппарат.
ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ

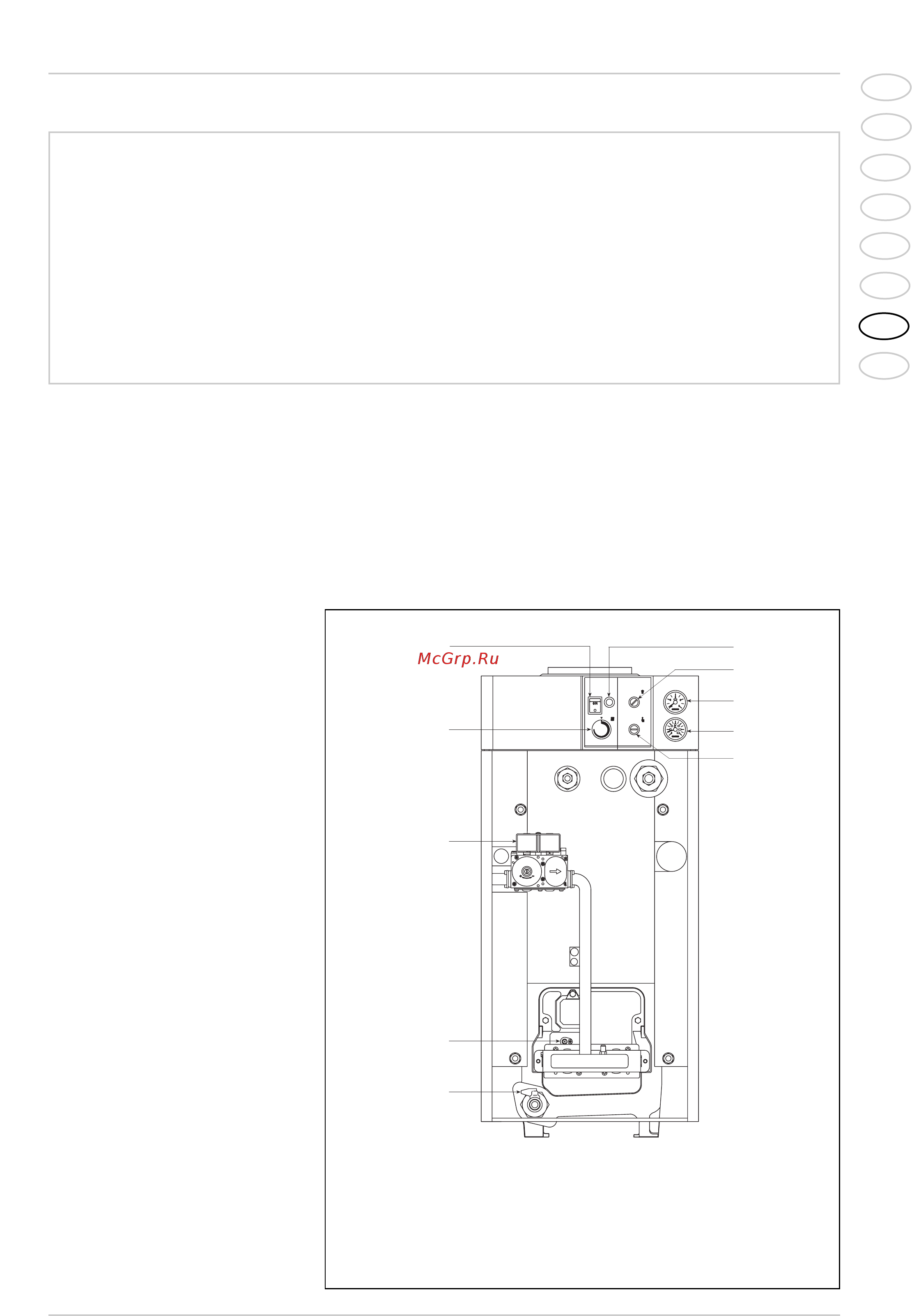

Включение и функционирование
1
2
3
5
6
11
15
16
4
10
Спецификация
1 Главный рубильник
2 Деблокировка аппаратуры
3 Дымовой термостат
4 Водомер
5 Термометр
6 Защитный термостат
10 Кран разгрузки
11 Электрод детектирования
15 Газовая заслонка
16 Термостат регулирования
Pис. 12
