GR
RO
RUS
SCG
IT
ES
PT
GB
77
1 ОПИСАНИЕ АППАРАТА
1.1 Введение
Работающие на газе котлоагрегаты для
отопления “RX” были изучены с целью
обеспечения максимального удобства и
спокойствия пользователя и упрощения
работы для установщика как на стадии
монтажа, так и в процессе ухода за ними.
Они снабжены всеми необходимыми
механизмами защиты и контроля,
предусмотренными нормами UNI-CIG, и в
полном соответствии с европейскими
директивами 90/396/ЕЭС, 89/336/ЕЭС,
92/42/ЕЭС, 73/23/ЕЭС и европейским
нормативом ЕN 297. Они могут работать
на природном газе (метане) и бутане (G30)
либо пропане (G31). В данном пособии
даются инструкции по использованию
следующих моделей котлоагрегатов:
–
“RX 19÷55 CE IONO” с электронным
накалом с йонизацией пламени
–
“RX 19-26 PVA CE IONO” с насосом,
расширительным баком ,с электронным
накалом с йонизацией пламени.
Следуйте инструкциям, изложенным в
данном руководстве, и это обеспечит
правильную установку и оптимальную
работу данного аппарата.
Примечание: Первое включение
осуществляется имеющим на это
разрешение техперсоналом.

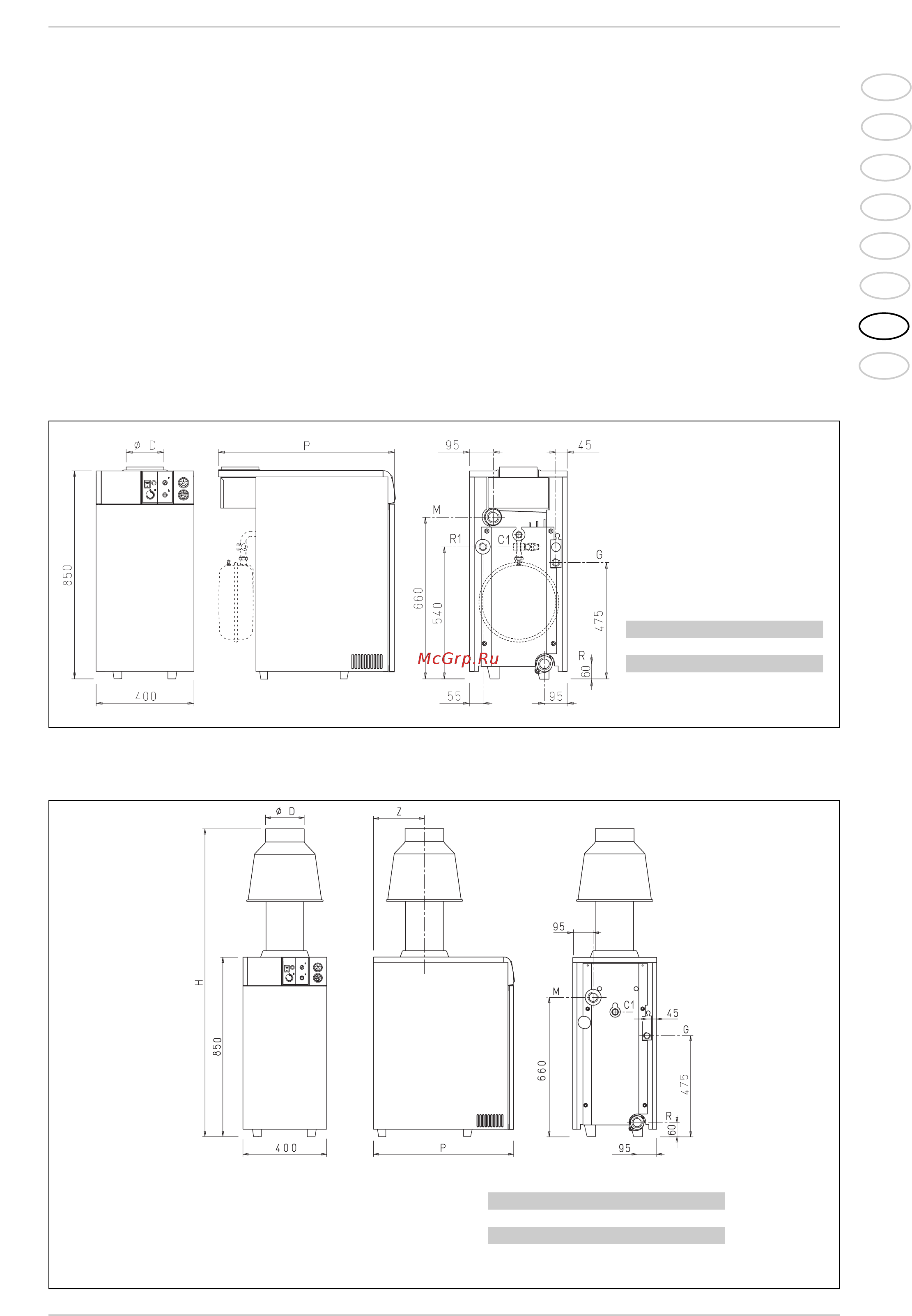

1.2 Размеры
1.2.1 Модель “RX 19-26”
1.2.2 Модель “RX 37÷55”
Рис. 1
Рис. 1/a
Соединения
R Обратный ход системы 1
1
/
2
”
R1 Обратный ход системы
(модель “PVA”)1”
M Подача под давлением
в системе 1
1
/
2
”
G Подача газа 1/2”
C1 Загрузка системы 1/2”
19 26
P мм 595 720
D мм 130 150
Соединения
R Обратный ход системы 1
1
/
4
”
M Подача под давлением в системе 1
1
/
2
”
G Подача газа 3/4”
C1 Загрузка системы 1/2”
374855
P мм 670 770 870
H мм 1435 1435 1675
Z мм 245 295 345
D мм 180 180 200
