44
смотреть пункт 2.8.1.
Воздухозаборник защитить с помощью
факультативной комплектующей детали,
код 8089501 (илл. 10).
Воздушно-дымовой коллектор
поставляется с диафрагмой, которую
необходимо использовать в случае
падения максимальной тяги газоходов,
как показано на рис. илл. 8/a.
Максимальная допустимая потеря
нагрузки не должна превышать 9,0 мм
H
2O на вар. “25 BF” - 9,5 мм H2O на вар.
“30 BF”.
Поскольку максимальная длина канала
определяется путём сложения потерь
нагрузки отдельных вставленных
комплектующих деталей, для расчета
используйте Таблицу 1.
2.10 ПОЗИЦИОНИРОВАНИЕ
ВЫХОДОВ
ДЫМООТВОДА
Выходы дымоотвода для оборудования с
искусственной тягой могут находиться на
внешних периметральных стенках
здания.
В качестве необязательного ориентира в
Таблице 2 были приведены минимальные
расстояния, которые необходимо
учитывать в соответствии с типологией

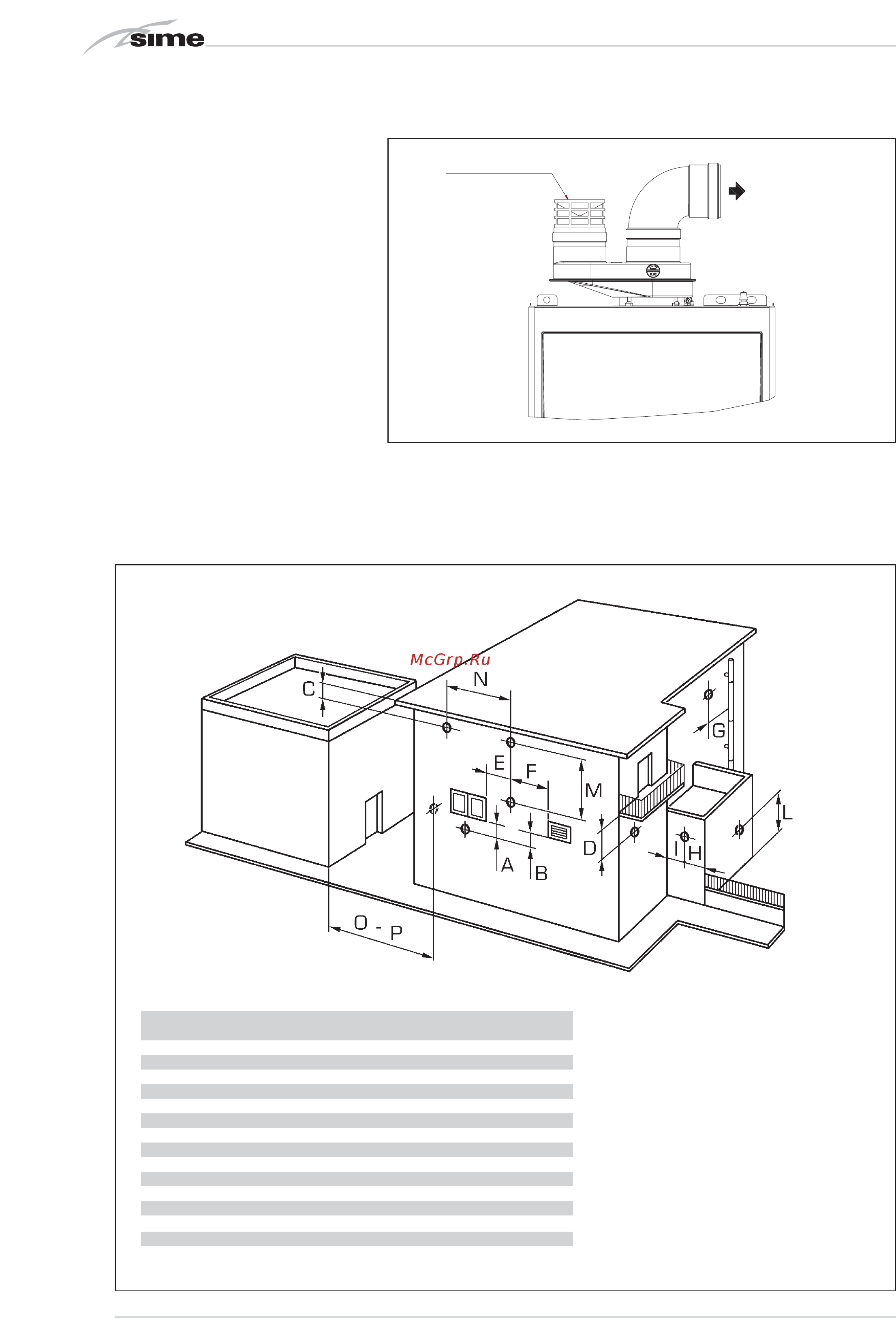

здания, показанного на рис. 11.
ТАБЛИЦА 2
Положение выхода Оборудование от 7 до 35 кВт
(минимальные расстояния в мм)
A - Под окном 600
B - Под вентиляционным люком 600
C - Под водостоком 300
D - Под балконом (1) 300
E - От расположенного рядом окна 400
F - От расположенного рядом вентиляционного люка 600
G - От вертикальных или горизонтальных трубопроводов или дымоотводов (2) 300
H - От угла здания 300
I - От углубления здания 300
L - От земли или другой пешеходной поверхности 2500
M - Между двумя выходами по вертикали 1500
N - Между двумя выходами по горизонтали 1000
O - От передней верхней поверхности
2000
P - То же самое, только с отверстиями или выходами 3000
1) Выходы под используемыми балконами должны
располагаться в таком положении, чтобы общий
путь дымов от их места выхода до их выхода с
внешнего периметра балкона, включая высоту
защитного балюстрада, был не меньше 2000
mm.
2) При расположении выходов необходимо не
забывать, что они должны находиться на
расстоянии не менее 1500 мм от расположенных
рядом чувствительных к действию продуктов
горения материалов (например, водостоки из
пластмассового материала, деревянные
выступы и т.д.), за исключением случаев
применения экранированных средств для
данных материалов.
рис 11
Cod. 8089501
рис 10
