1.1 ВВЕДЕНИЕ
“METROPOLIS DGT” это газовые котлы с
надувной горелкой для отопления и
производства ГВС, выполнены согласно
требованиям многоквартирных жилых
зданий, учитывая правила современного
проектирования и строительства.
Это оборудование, соответствует
Европейским директивам 90/396/CEE,
2004/108/CE, 2006/95/CE и
92/42/CEE.Может работать на
натуральном газе (G20) или СНГ (G30-
G31). В настоящей брошюре приведены
инструкции следующих моделей:
– “METROPOLIS DGT 25 OF” с
электронным включением и
модуляцией, открытая камера горения,
натуральная тяга
– “METROPOLIS DGT 25-30 BF” с
электронным включением и
модуляцией, герметичная камера
горения, форсированная тяга.
Для правильной установки прибора и его
бесперебойной работы, следовать
инструкциям, приведённым в настоящем
руководстве.
1 ОПИСАНИЕ ОБОРУДОВАНИЯ

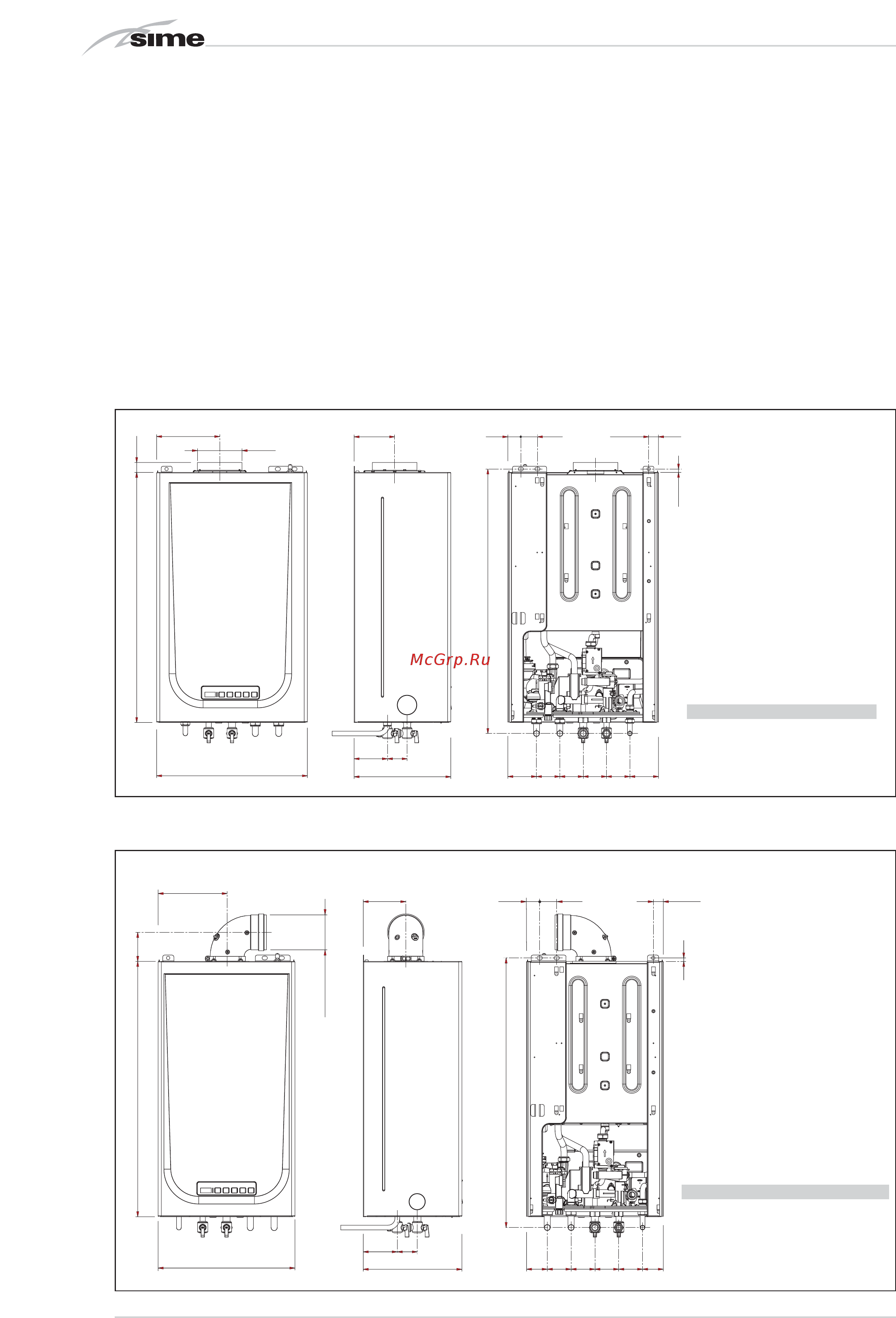

1.2 ГАБАРИТНЫЕ РАЗМЕРЫ
1.2.1 Модель “25 OF”
450
70
750
10
29,5
50
39
70
70
70
=
=
290
60
100
12 2
189
ø D
30
G
GMREU
792
рис 1
СОЕДИНЕНИЯ
R Возврат установки
G 3/4” (UNI-ISO 228/1)
M Подача установки
G 3/4” (UNI-ISO 228/1)
G Газовое питание
G 3/4” (UNI-ISO 228/1)
E Вход сантехнической воды
G 1/2” (UNI-ISO 228/1)
U Выход сантехнической воды
G 1/2” (UNI-ISO 228/1)
ГАБАРИТНЫЕ РАЗМЕРЫ 25 OF
Dmm 130
1.2.2 Модель “25 - 30 BF”
K
70
70
70
70
=
=
L
750
85
ø 60/100
12 5
50
39
29,5
10
792
100
60
290
G
GE UMR
рис 1/a
СОЕДИНЕНИЯ
R Возврат установки
G 3/4” (UNI-ISO 228/1)
M Подача установки
G 3/4” (UNI-ISO 228/1)
G Газовое питание
G 3/4” (UNI-ISO 228/1)
E Вход сантехнической воды
G 1/2” (UNI-ISO 228/1)
U Выход сантехнической воды
G 1/2” (UNI-ISO 228/1)
ГАБАРИТНЫЕ РАЗМЕРЫ 25 BF 30 BF
L mm 400 450
K mm 203 221
