44

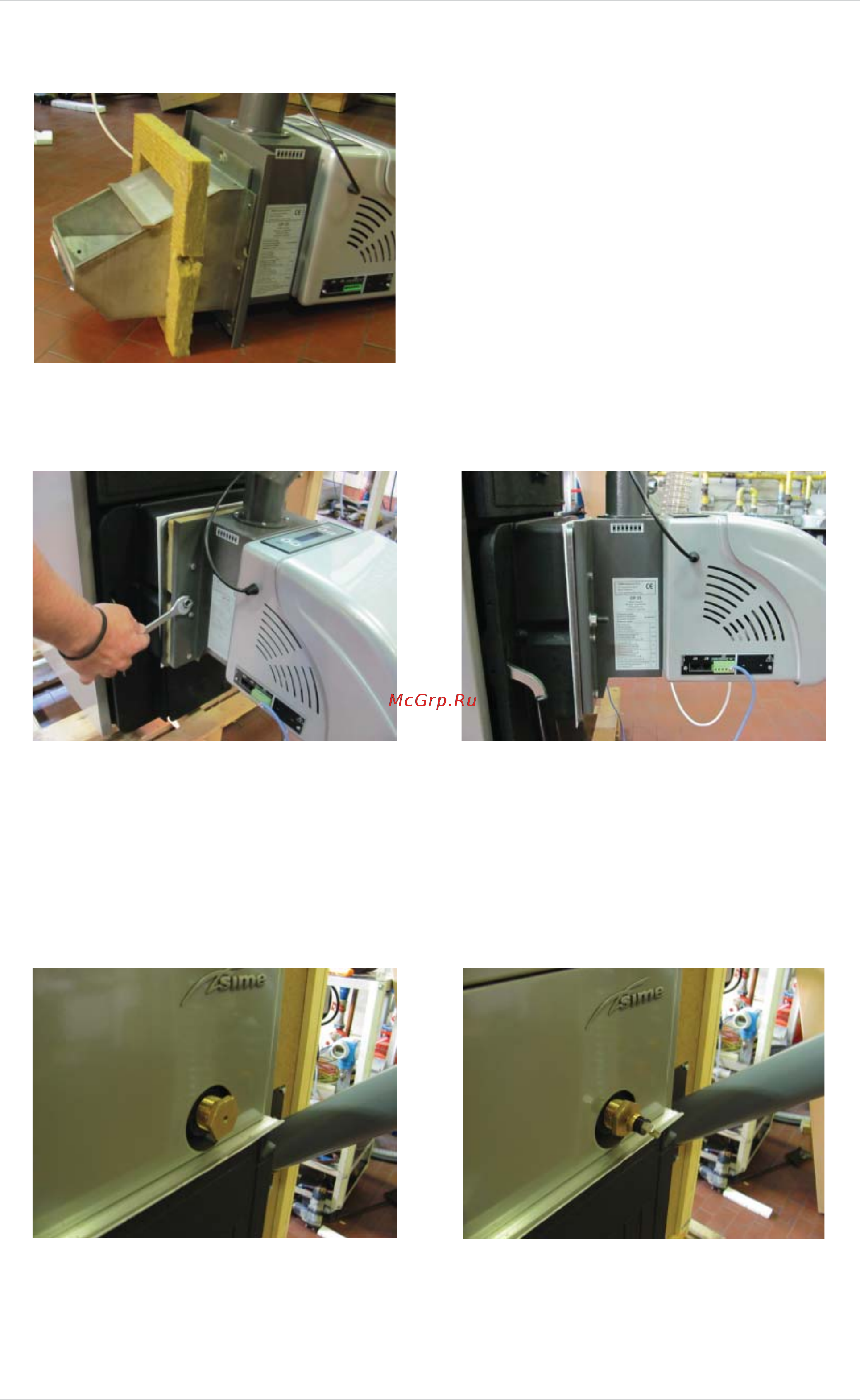

Позиционировать изоляцию из минеральной ваты на выступающую часть горелки (см. Рис. 24)H)
ИзоляцияРис. 24
Монтировать горелку и прикрепить ее посредством 2 фланцевых гаек M10I)
Монтаж горелкиРис. 25 Крепеж горелкиРис. 26
ВНИМАНИЕ!
ЗАТЯГИВАТЬ ГАЙКИ ДО ТЕХ ПОР, ПОКА ПЛИТА ГОРЕЛКИ НЕ БУДЕТ ОПИРАТЬСЯ О ФЛАНЕЦ КОТЛА.
НЕ ПЕРЕЗАТЯГИВАТЬ.
Отвинтить термостатический регулятор (если предусмотрен) и привинтить латунный редуктор, нанося герметик для J)
обеспечения гидравлического уплотнения
Привинтить предохранительный термостат к редукторуK)
Латунный редуктоpРис. 27 Предохранительный термостатРис. 28
