SIME SOLIDA 5 PL [15/35] J5 j4 j6
![SIME SOLIDA 5 PL [15/35] J5 j4 j6](/views2/1404493/page15/bgf.png)
48
M
R
HI-LIMIT 1
HI-LIMIT 2
t°
NF PE
L
N
J5 J4 J6

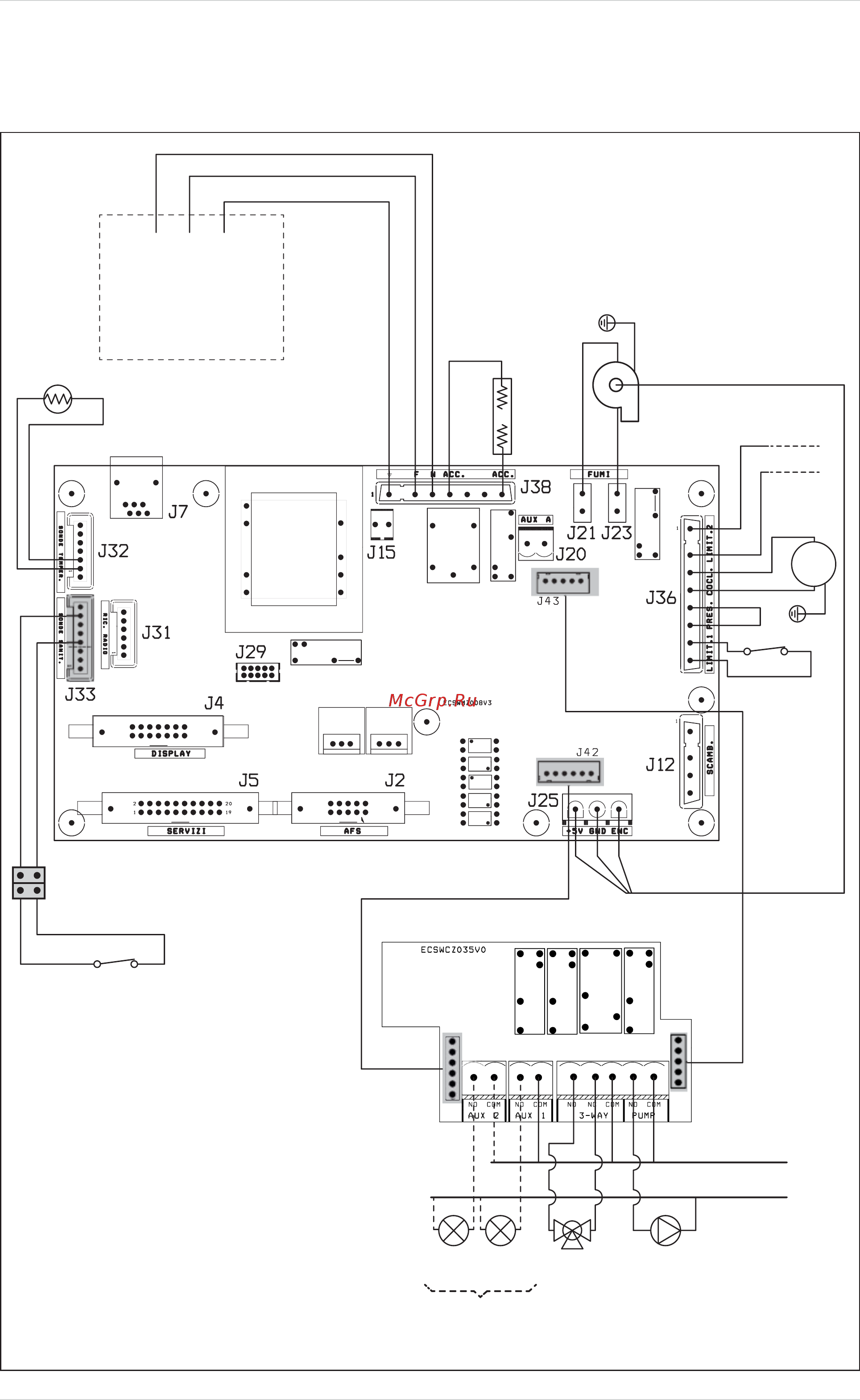

ЭЛЕКТРИЧЕСКАЯ СХЕМА2.3
ВЕНТИЛЯТОР
ФОТОРЕЗИСТОР
СПИРАЛЬ
РОЗЖИГА
ЗАГРУЗОЧНОЕ
УСТРОЙСТВО
ПЕЛЛЕТОВ
Рис. 38
1 2 3 4
ОПЦИИ
ГЛАВНАЯ ПЛАТА
МАЛАЯ
ПЛАТА IDRO
РЕЛЕ ПОТОКА
(ПЛАСТИНЧАТЫЙ
ОБМЕННИК)
/
ТЕРМОСТАТ
СИСТЕМЫ
ВОДОСНАБЖЕНИЯ
(КОТЕЛ)
230В~50Гц
Электропитание
Соединения,
осуществляемые
монтажником
1) ИНДИК.ЛАМПОЧКА /АВАРИЙНЫЙ
ЗВУКОВОЙ СИГНАЛ
2) АВАРИЙНАЯ ИНДИК.ЛАМПОЧКА IDRO
3) ПЕРЕКИДНОЙ ТРЕХХОДОВОЙ КЛАПАН
4) НАСОС
