47
GR
RUS

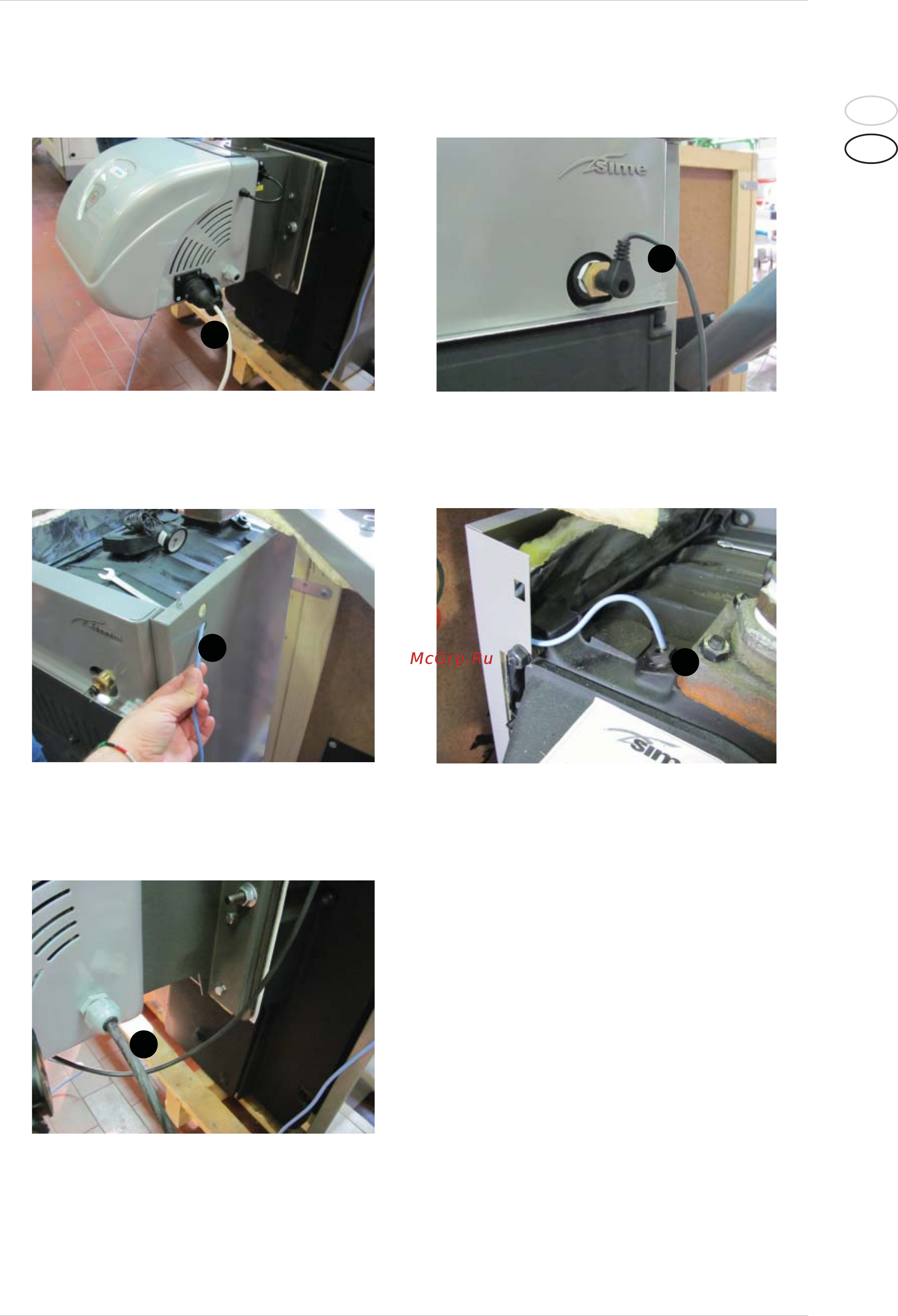

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ2.2.2
Подсоединить разъем кабеля (1), выходящий из двигателя шнека, к горелкеA)
Подсоединить разъем кабеля (2), выходящий из горелки, к предохранительному термостатуB)
Кабель двигателя шнекаРис. 33 Разъем предохранительного термостатаРис. 34
Разместить зонд нагнетания (3) в кожух (4) на корпусе котлаC)
Зонд нагнетанияРис. 35 Зонд нагнетанияРис. 36
Подсоединить кабель питания (5) горелки к электрической сети. D)
ЧЕРНЫЙ=НЕЙТРАЛЬ
СЕРЫЙ=ФАЗА
ТЕМНО-ЗЕЛЕНЫЙ = ЗЕМЛЯ
Соединение с электрической сетьюРис. 37
1
2
3
4
5
