SIME SOLIDA 5 PL [17/35] Горелка на пеллетах 2

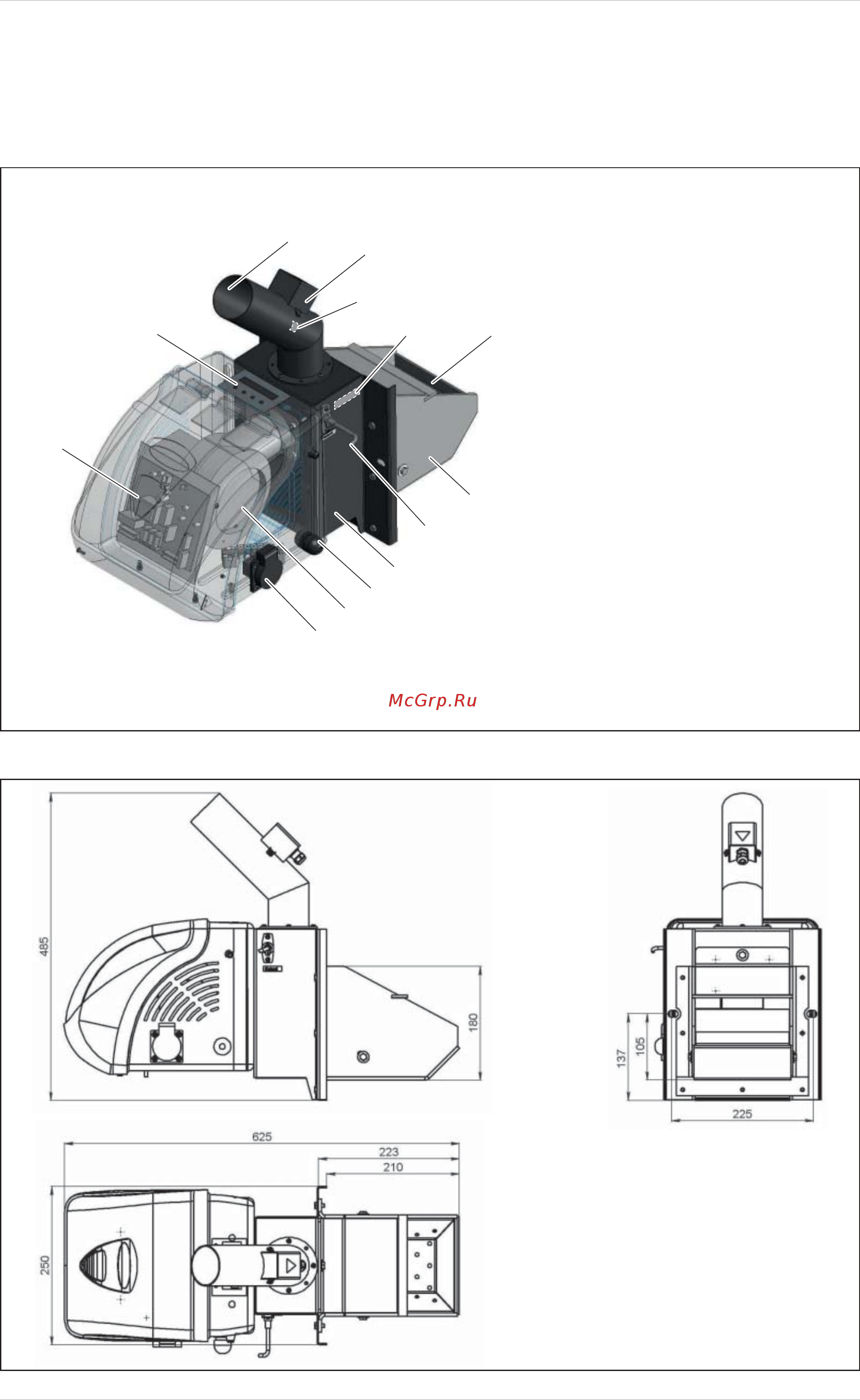

![SIME SOLIDA 5 PL [17/35] Горелка на пеллетах 2](/views2/1404493/page17/bg11.png)
50
ГОРЕЛКА НА ПЕЛЛЕТАХ2.4
ОПИСАНИЕ2.4.1
1
3
8
2
5
9
10
11 4
7
6
13
12
Рис. 40
РАЗМЕРЫ2.4.2
Рис. 41
ОБОЗНАЧЕНИЯ
1 Корпус горелки
2 Двигатель вентилятора
- SOLIDA 5 PL :
RLD85/0034 A7-302020LH-502 ki 220-
240В Пер.тока 50 Гц - 35 Вт
- SOLIDA 8 PL + :
RLG97/0042 A16-30252LH-502 ahs
220-240В Пер.тока 50 Гц - 38 Вт
3 Жаровня
4 Решетка для пеллета
(снимаемая для очистки)
5 Фоторезистор (опознает яркость пла-
мени)
6 Загрузочное отверстие пеллета
7 Предохранительный термостат пел-
лета
8 Электропитание
9 Разъем шнека
10 Контрольная плата горелки
11 Панель дисплея
12 Наклейка Термостикер горелки
13 Наклейка Термостикер трубы подачи
пеллетов
