Инструкция по установке и эксплуатации Страница: 4

SIME SOLIDA 5 PL [4/35] Установка 1

RUS

УСТАНОВКА1.2

ПОМЕЩЕНИЕ ДЛЯ КОТЛА1.2.1

Проконтролировать, чтобы реквизи-

ты и характеристики котла соответс-

твовали действующим нормативам.

Также необходимо поступление в

помещение такого количества воз-

духа, которое требуется для нор-

мального сгорания. Поэтому в стенах

помещения необходимо обеспечить

отверстия, отвечающие следующим

требованиям:

Обеспечить одну свободную сек- -

цию не менее 6 см

на каждые

1,163 кВ (1000 ккал/ч). Мин. сече-

ние отверстия не должно быть

менее 100 см

. Сечение может

быть также рассчитано по следую-

щему соотношению:

S =

100

где “S” выражено в см2, “Q” - в

ккал/ч

Отверстие должно быть располо- -

жено в нижней части наружной

стенки, предпочтительно на проти-

воположной той, на которой нахо-

дится канал удаления отработав-

ших газов.

ПОДСОЕДИНЕНИЕ 1.2.2

К ДЫМОХОДУ

Дымоход должен соответствовать

следующим требованиям:

Должен быть сделан из водонеп- -

роницаемого материала, устойчи-

вого к температуре дыма и соот-

ветствующего конденсата.

Должен иметь соответствующую -

механическую прочность и низ-

кую тепловую проводимость.

Должен быть полностью гермети- -

чен, для предотвращения охлаж-

дения самого дымохода.

Положение должно быть, по воз- -

можности, максимально верти-

кальным, на терминале должен

быть установлен статический

аспиратор, который обеспечивает

эффективное и постоянное удале-

ние отработавшей продукции.

Для предотвращения образования -

ветром вокруг конька крыши зон

такого давления, которое может

возобладать над подъемной силой

отработавших газов, необходи-

мо, чтобы выпускное отверстие

находилось не менее, чем на 0,4

м. от любой структуры, примыкаю-

щей к самому дымоходу (включая

конек крыши), расстояние должно

составлять менее 8 м.

Дымоход должен иметь диаметр -

не ниже диаметра соединения

котла; для котлов с квадратным

или прямоугольным сечением внут-

реннее сечение больше на 10% по

сравнению с соединением котла.

Полезное сечение дымохода -

можно просчитать по следующему

соотношению:

S = K

√H

S сечение выражено в см

K коэффициент понижается :

- 0,045 для древесины

- 0,030 для угля

P мощность котла в ккал/ч

H высота дымохода в метрах, изме-

ренная от оси пламени при выпус-

ке из дымохода в атмосферу. При

определении размеров дымохода

необходимо учитывать эффектив-

ную высоту дымохода в метрах,

измеренную от оси пламени до

вышей точки, уменьшенная н :

- 0,50м для каждого изменения

направления соединительного

трубопровода между котлом и

дымоходом;

- 1,00 м для каждого метра гори-

зонтального развития самого

соединения.

ПОДСОЕДИНЕНИЕ 1.2.3

УСТАНОВКИ

Рекомендуется обеспечить соеди-

нения, легко разъединяемые при

помощи патрубков с поворотными

соединениями.

Также обязательно всегда устанав-

ливать подходящие перекрывающие

заслонки на трубопроводах нагрева-

тельной установки.

ВНИМАНИЕ! В системе в обязатель-

ном

порядке должен быть установлен

предохранительный клапан не вхо-

дит в комплект поставки.

Наполнение установки

До выполнения соединения котла

хорошей нормой является циркуляция

воды в трубопроводах для удаления

возможных инородных тел, присутс-

твие которых может отрицательно

сказаться на работе оборудования.

Наполнение выполняется медлен-

но, чтобы вышли пузырьки воздуха

через соответствующие выпускные

отверстия, расположенные на нагре-

вательной установке.

В нагревательных установках с закры-

тым контуром давление при холодной

загрузке установки и давление пред-

варительного надува расширительно-

го бачка должны соответствовать, и,

в любом случае, не быть ниже высо-

ты статической колонны установки

(например, для статической колон-

ны в 5 метров давление предвари-

тельной нагрузки бачка установки и

давление загрузки установки должно

соответствовать, как минимум, мини-

мальному значению в 0,5 бар).

Характеристики питающей воды

Питающая вода нагревающего конту-

ра должна быть обработана соглас-

но требованиям Норматива UNI-CTI

8065.

Целесообразно напомнить, что даже

небольшой налет в несколько мм

толщиной создает, по причине низкой

тепловой проводимости, вызывает

перегрев стенок котла с серьезными

последствиями неисправностей при

функционировании.

АБСОЛЮТНО НЕОБХОДИМО

ОБРАБАТЫВАТЬ ВОДУ,

ИСПОЛЬЗУЕМУЮ ДЛЯ

НАГРЕВАТЕЛЬНОЙ УСТАНОВКИ, В

СПИСОК

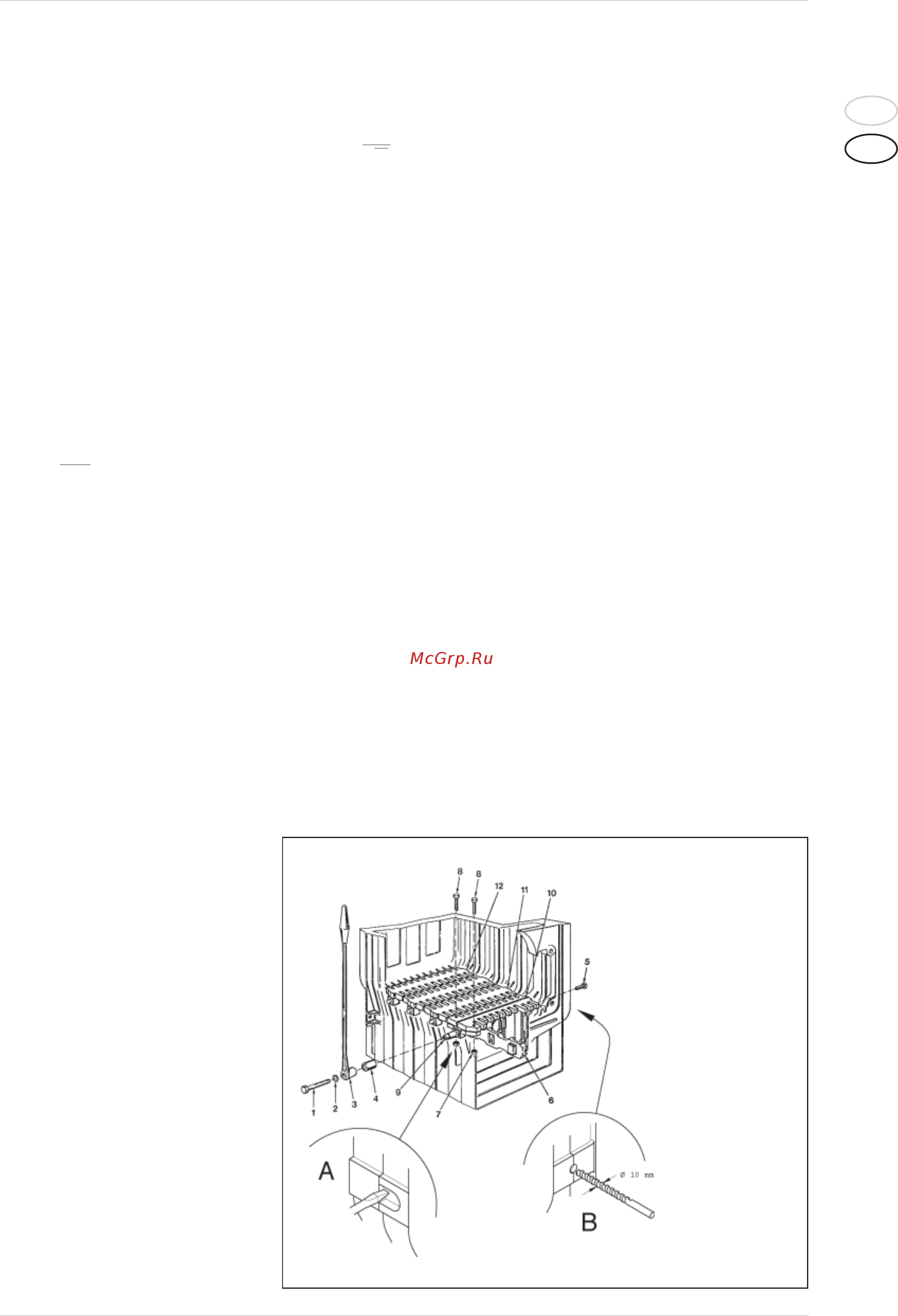

1 Винт TE M8 x 110

2 Шайба grower

3 Рычажок решетки

4 Кольцо для рычажка

5 Винт TE M8 x 35

6 Соединительная тяга

7 Гайка M10

8 Винт TE M10 x 50

9 Ступица

10 Передняя решетка

11 Промежуточная решетка

12 Задняя решетка

Рис. 3
