Инструкция по установке и эксплуатации Страница: 5

SIME SOLIDA 5 PL Инструкция по установке и эксплуатации онлайн [5/35] 338609

СЛЕДУЮЩИХ СЛУЧАЯХ:

Очень длинные установки (с повы- -

шенным содержанием воды).

Частые заливания воды для попол- -

нения установки.

При необходимости, частичный -

или полный слив установки.

МОНТАЖ РЕШЕТКИ 1.2.4

ЖАРОВНИ

(ОПЦИЯ)

Для установки решетки, поставляе-

мой по специальному запросу, выпол-

нить следующие действия (рис. 3):

Перфорировать панель с внешней -

стороны, между передней голо-

вкой и промежуточным элемен-

том, используя сверло ø 10, как

указано в детали (B).

Снять чугунную панель, воздейс- -

твуя снаружи долото, на левой

стороне передней головки, как

указано на детали (A).

Установить заднюю решетку (12) в -

камеру сгорания.

Установить переднюю решетку -

(10) и заблокировать к ступице (9)

винтами (8) и гайками (7);

заблокировать переднюю решет- -

ку правой стороны корпуса котла

винтом (5).

Сцепить соединительную штангу -

(6) с гнездами, проделанными в

передней и задней решетке.

Поставить промежуточные решет- -

ки (11).

Надеть на ступицу (9) кольцо (4) и -

рычажок (3), фиксируя все шайбой

(2) и винтом (1).

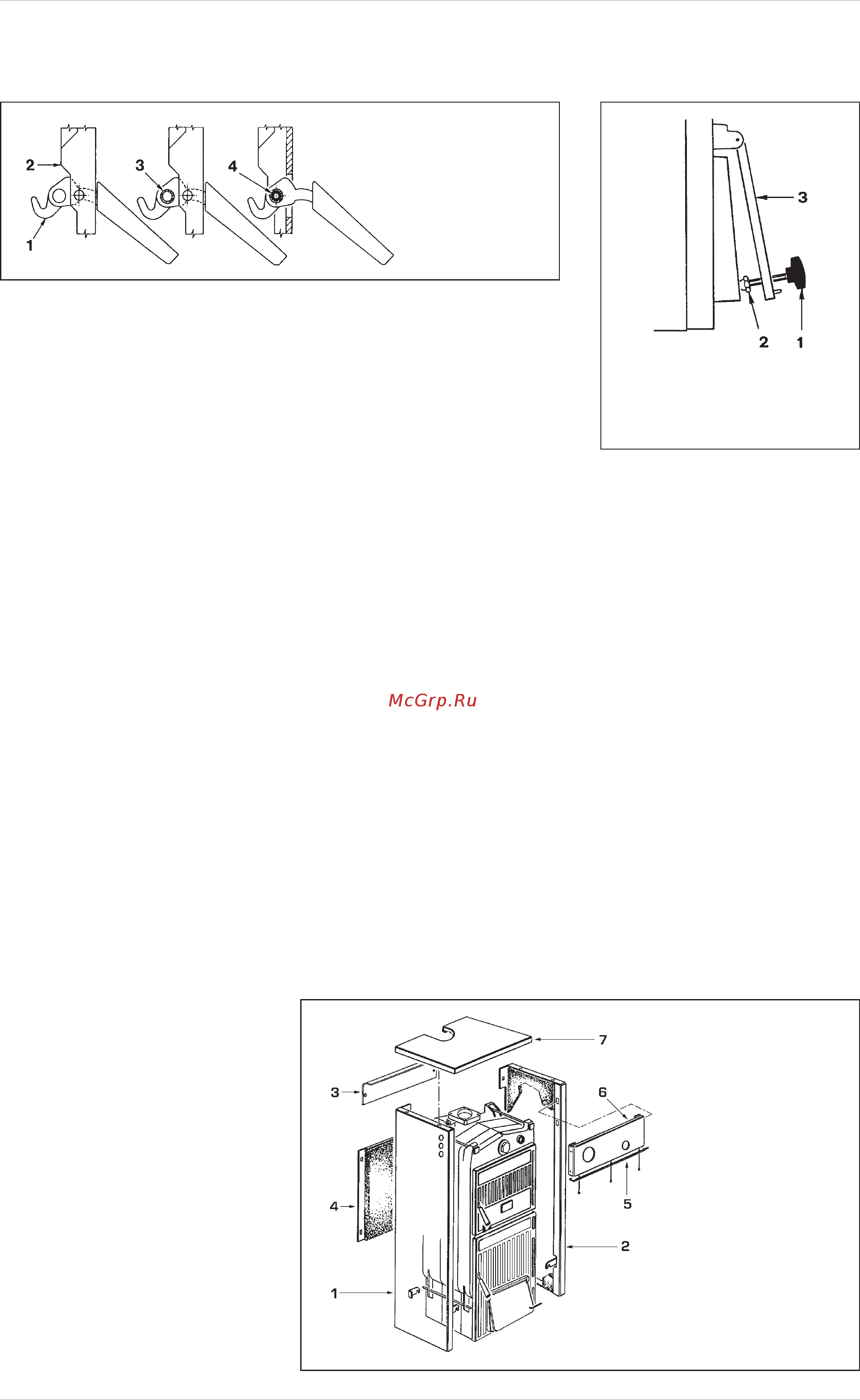

УСТАНОВКА АКСЕССУАРОВ1.2.5

Рукоятки закрытия дверей и винт с

регулировочной ручкой воздушной

заслонки поставляются отдельно, т.к.

могут быть повреждены при транс-

портировке. Как ручки, так и винт с

рукояткой содержатся в нейлоновых

пакетах, вложенных внутрь ванночки

для сборки пепла. Для установки ручек

действовать следующим образом (рис.

4):

Взять ручку (1), вставить ее в -

отверстие загрузочной двери (2)

и вставить ролик (3) в отверстие

ручки; Заблокировать ручку, вста-

вив пружинный шплинт (4).

Выполнить эту же операцию руч- -

кой дверки зольника.

Для установки винта рукояткой дейс-

твовать следующим образом (рис. 5):

Снять винт M8 x 60, который фик- -

сирует задвижку впуска возду-

ха к дверце зольника, и завинтить

винт рукояткой из бакилита (1),

вложенной в упаковку. Установить

на конец винта M10 глухую гайку

насадкой (2).

Прикрепить рычажок M6 к воз- -

душной задвижке (3), устано-

вив ее горизонтально в правом

направлении. На конце рычажка

есть отверстие, на котором далее

будет соединена цепочка термо-

статического регулятора.

УТАНОВКА ОБЛИЦОВКИ1.2.6

С задней стороны котла, на двух

верхних тягах завинчены три гайки:

вторая и третья гайки должны пра-

вильно позиционировать боковины

обшивки.

В нижних тягах, как с передней, так

и с задней стороны котла завинчены

две гайки, из которых одна предна-

значена для блокировки опорных

скоб боковин.

Установка компонентов обшивки

должна выполняться следующим

образом (рис. 6):

Отвинтить на несколько оборотов -

вторую или третью гайку каждой

тяги.

Сцепить левую боковину (1) на -

нижней и верхней тяге котла и

отрегулировать позицию гайки и

контргайки верхней тяги.

Заблокировать боковину, затя- -

нув контргайки. – Для установки

правой боковины (2) действовать

таким же образом.

Сцепить заднюю панель (3) , введя -

два язычка в отверстия на каждой

боковине.

Выполнить эту же операцию для -

крепления нижней задней панели

(4).

Защитный Дефлектор (5) прикреп- -

лен к панели управления (6) тремя

самонарезающими винтами.

Закрепить панель при помощи

нажимных штырьков.

Далее отвинтить капилляр термо-

метра и вставить его в правый

кожух задней головки, введя кон-

тактный зажим, который должен

быть отрезан примерно на 45 мм.

Прикрепить крышку (7) к бокови- -

нам котла.

ПРИМЕЧАНИЕ: Хранить вместе с

документами на котел “Сертификат

Испытаний”, вложенный в камеру

сгорания.

РЕГУЛЯТОР ТЯГИ1.2.7

На котлах “SOLIDA PL” могут быть

установлены два типа термостати-

ческих регуляторов.

ВНИМАНИЕ: Для крепления рычажка

СПИСОК

1 Рукоятка

2 Загрузочная дверка

3 Ролик

4 Эластичный штифт

Рис. 4

СПИСОК

1 Винт с рукояткой M10 x 70

2 Глухая гайка с насадкой

3 Задвижка впуска воздуха

СПИСОК

1 Левая боковина

2 Правая боковина

3 Верхняя задняя панель

4 Нижняя задняя панель

5 Защитный дефлектор

6 Панель управления

7 Крышка

Рис. 5

Рис. 6
