цепочкой в суппорте регулятора необ-
ходимо снять алюминиевый дефлек-
тор, установленный на пульте управ-
ления, отвинчивая три крепящих его
винта (рис. 6).
После завершения установки выпол-
нить соответствующее регулиро-
вание и вновь поставить защитный
дефлектор.
Регулятор “THERMOMAT RT-C”
Регулятор “Thermomat” оснащен
рукояткой из термоотверждающейся
смолы с регулировочным полем от 30
до 100 °C (рис. 7).
Завинтить регулятор на отверстии
3/4” передней головки и ориентиро-
вать красный указатель на верхней
части, введенной в суппорт регуля-
тора после монтажа панелидержа-
теля инструментов и снятия пласт-
массового хомутика. Если снимается
шарнир, который фиксирует рыча-
жок цепочкой, быть внимательным и
установить его в это же положение.
После позиционирования рукоятки на
60°C заблокировать рычажок цепоч-
кой в позиции, слегка наклонной
вниз, чтобы цепочка находилась по
оси с соединением воздушной задвиж-
ки. Для регулирования “Thermomat”,
которое состоит, главным образом, в
определении длины цепочки, выпол-
нить следующие действия :
Позиционировать рукоятку на 60 -
°C.
Включить котел открытой задвиж- -
кой впуска воздуха.
При достижении температуры -
воды котла
60 °C, закрепить цепочку на рычажке
задвижки впуска воздуха, делая так,
чтобы осталась щель около 1 мм.
После этого регулятор тарирован и -
можно выбрать нужную рабочую
температуру, повернув рукоятку.
Регулятор “REGULUS RT2”
Поле регулирования от 30 до 90°C
(рис. 8). Для монтажа и ввода в дейс-
твие выполнить те же инструкции, что
и для регулятора “Thermomat”.

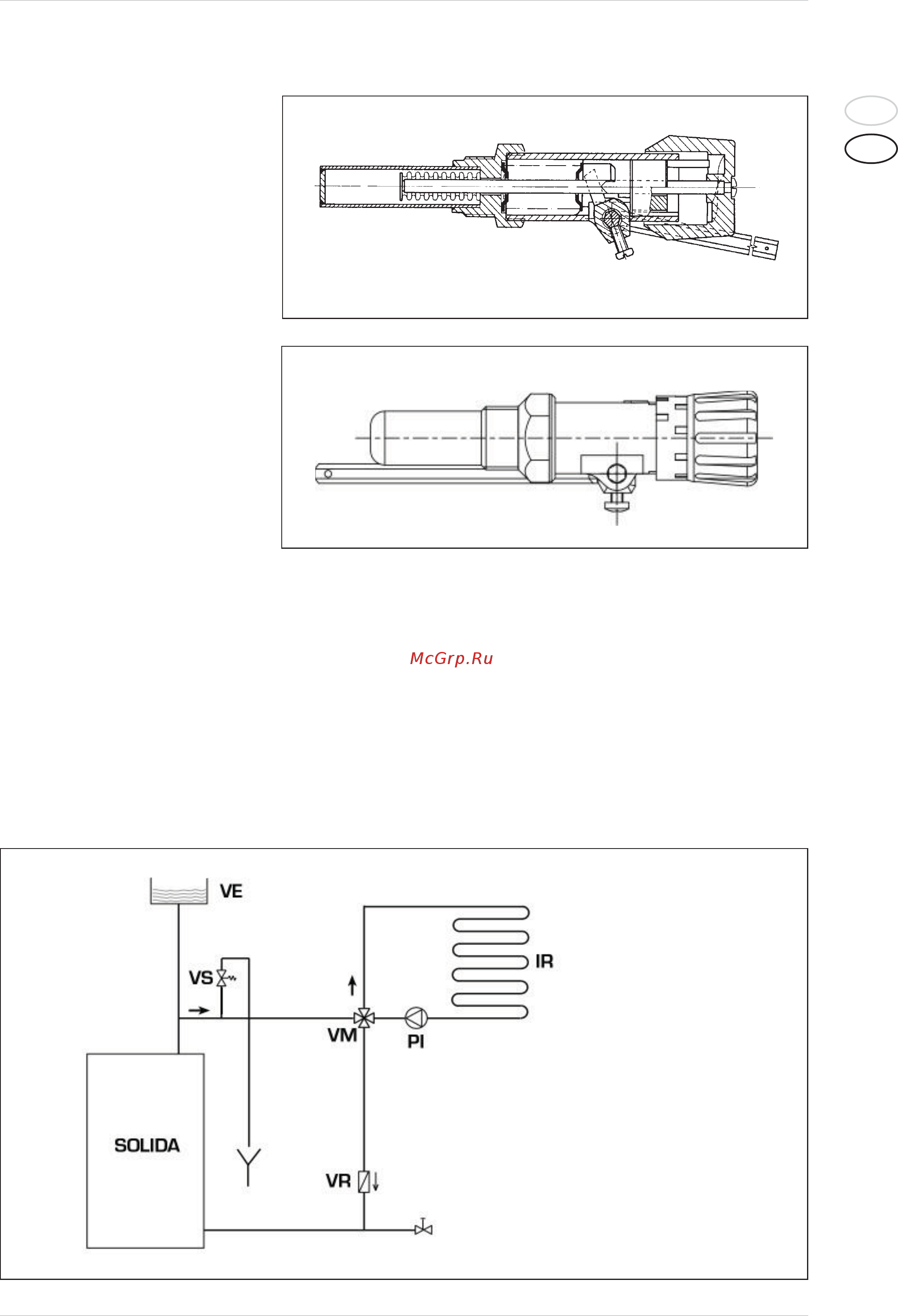

СХЕМЫ ГИДРАВЛИЧЕСКОГО СОЕДИНЕНИЯ1.2.8
Установка с открытым расширительным баком
Регулятор “REGULUS RT2”
Рис. 7
Регулятор “THERMOMAT RT-C”
СПИСОК
VE Открытый расширительный бак
VS Предохранительный клапан
установки 3 БАР - 1/2”
VM Смесительный клапан
VR Обратный клапан
PI Насос
IR Нагревательная установка
Рис. 8
Рис. 9
Содержание
- Solida 5 pl 8 pl 1
- Solida pl русский язык 2
- 0 1 2 3 3
- Portata 3
- Solida 5 pl 3
- Solida 8 pl 3
- Описание 1 3
- Функционирование на древесине или на угле 1 3
- P s k h 4
- Q s 100 4
- Установка 1 4
- Эксплуатация и 1 техобслуживание 7
- Описание 8
- Функционирование на пеллетах со специальным 2 комплектом 8
- Установка 2 9
- J5 j4 j6 15
- Электрическая схема 2 15
- Jc jb ja 16
- Горелка на пеллетах 2 17
- C 104 f 219 18
- Thermax 18
- C h 2 o 1 0 2 3 22
- Эксплуатация и техобслуживание 2 22
- C h 2 o 1 0 2 3 23
- E s c o k 24
- F i r e 24
- F i r e 4 24
- M o d e m a n u m e n u 24
- E s c s e t 25
- C h a r g e p e l l e t 28
- E s c a b i l i t a t i o n 28
- E s c o k 28
- E s c w 0 6 o k 28
- E s c 2 0 0 0 o k 30
- R e s e t s e r v i c e t 30
- A l a r m a 0 1 32
- C o n t r o l l i n g 32
- I g n i t i o n f a i l e d 32
- I n f o a l a r m a 0 1 32
- C a l l a s s i s t a n c e 33
- E s c a l a r m a 0 1 33
- Выдвижной ящик 34
