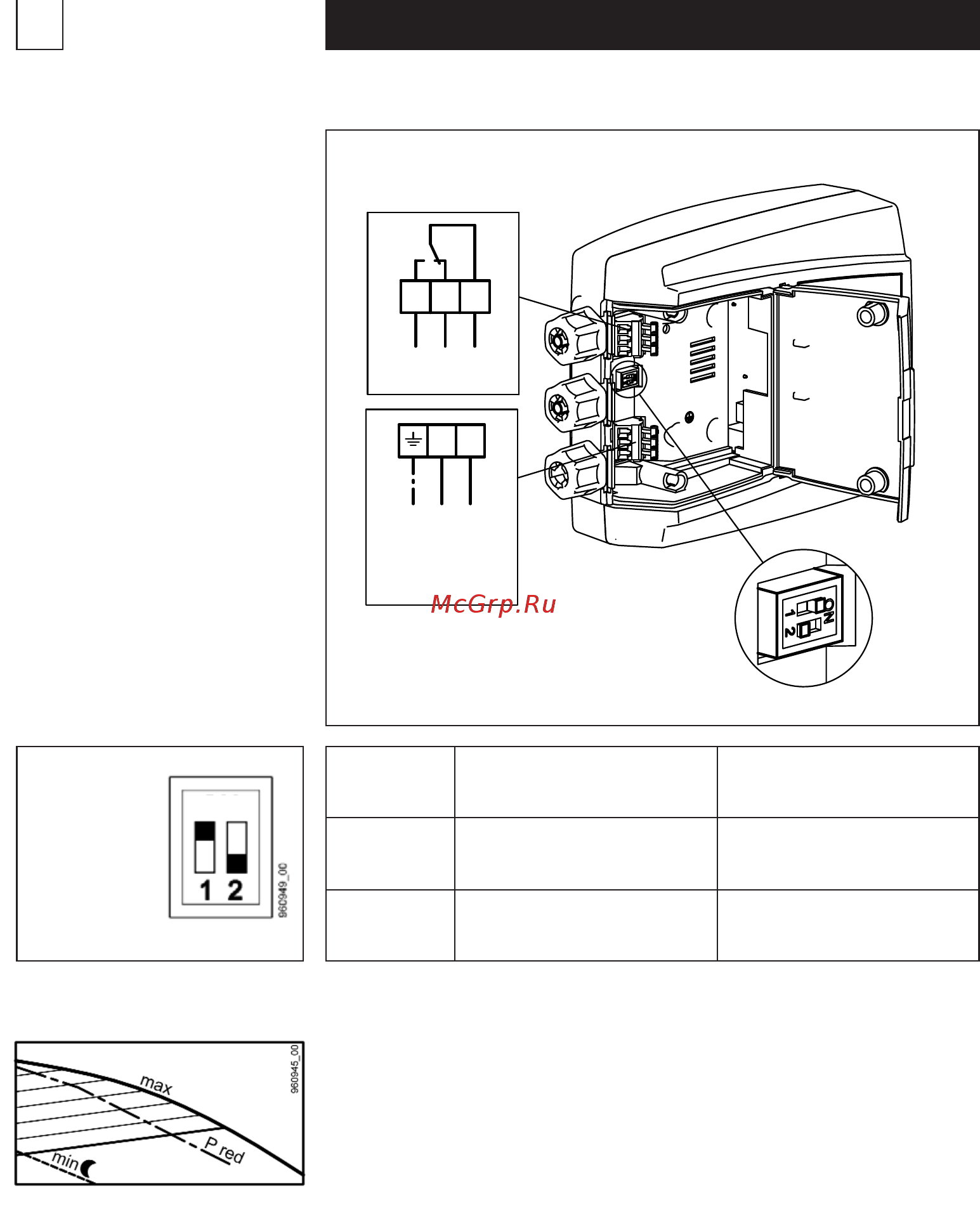

5.2 Anschlussschema Standardausführung
Anschlussschema
1)
51-54 Störmeldung
oder Betriebsmeldung
(Potentialfreier
Schliesskontakt
bei Störung geschlossen)
Kontaktbelastung
max. 250V~, 1A
51-52 Störmeldung
oder Betriebsmeldung
(Potentialfreier
Öffnerkontakt
bei Störung offen)
Kontaktbelastung
max. 250V~, 1A
13
deutsch
Speisung
~1× 230 V
Switch Switch 1 Switch 2
ON Leistungsbegrenzung Klemmen 51, 52, 54:
EIN (ON) Betriebsmeldung
OFF Leistungsbegrenzung Klemmen 51, 52, 54
AUS (OFF) Störmeldung
Lieferzustand: siehe 7.6
Switch
5.3 Leistungsbegrenzung, Minimaldrehzahl:
Die Pumpe kann auf eine Minimaldrehzahl (min) eingestellt
werden.
Die Leistungsbegrenzung (P
red
) reduziert die Pumpenleistung
auf 80% der maximalen Leistung, um Fliessgeräusche
durch eine zu hohe Fördermenge zu vermeiden.
ON
OFF
