Biral A 12 [16/92] Deutsch
![Biral A 12 [16/92] Deutsch](/views2/1405533/page16/bg10.png)
16
deutsch

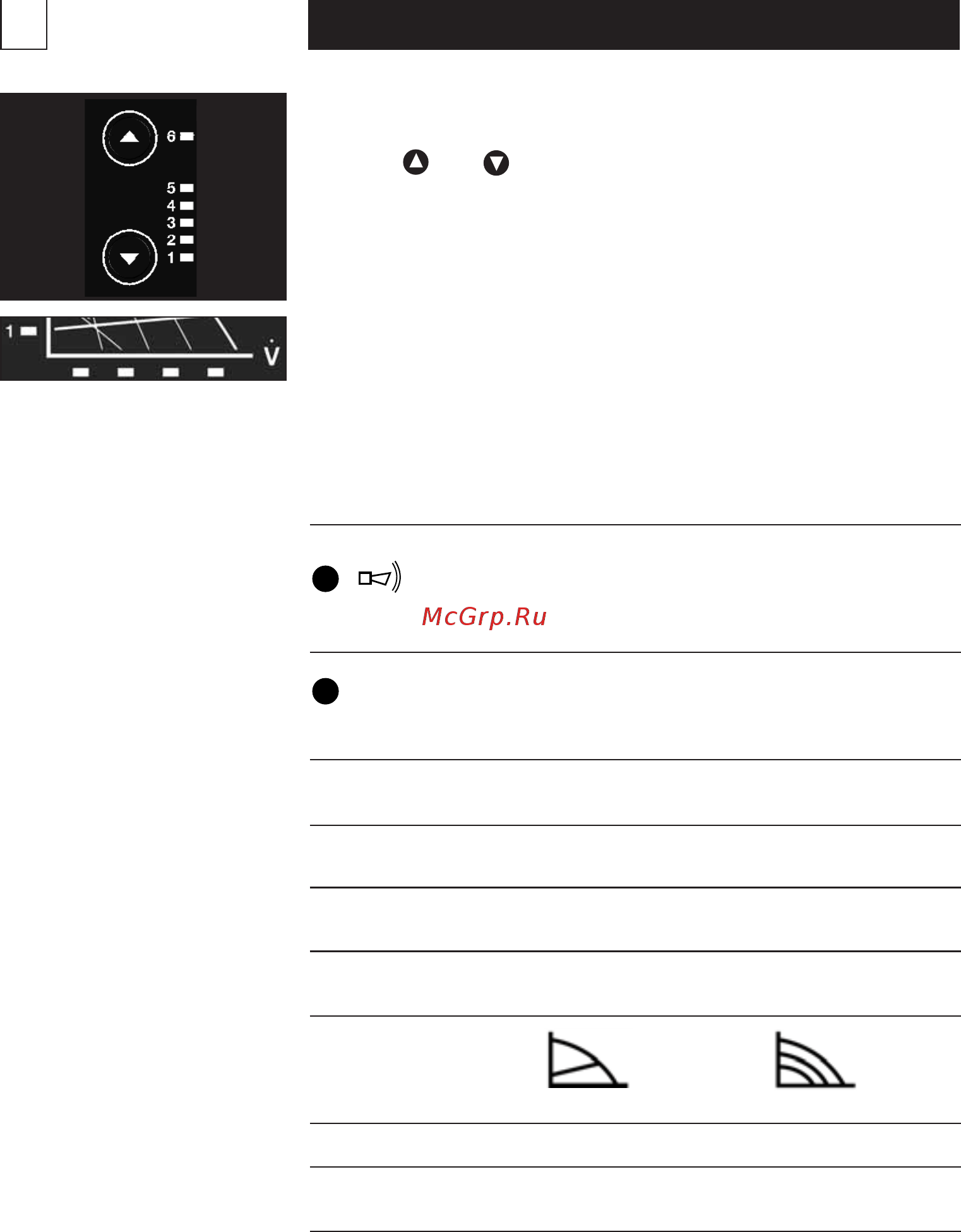

7.2 Einstellung der Förderhöhe (A2)
Der Sollwert der Pumpe lässt sich durch Drücken
der Taste oder einstellen
z.B. LED 3 leuchtet (gelb)
LED 3 und 4 leuchten:
Kennlinie zwischen 3 und 4
7.5 Weitere Leuchtsymbol (A3)
Störung
Leuchtet rot / blinkt rot
Störquittierung:
Störmeldungen können durch kurzzeitiges drücken
einer beliebigen Taste quittiert werden.
Externe Ansteuerung
Leuchtet gelb
– Zusatzmodule im Anschlusskasten
– Fernbedienung
7.6 Werkseitige Einstellung der Pumpe (Lieferzustand)
A… A…KW
AW…
Leistungsbegrenzung EIN (ON) AUS (OFF)
(Abschnitt 5.3)
Klemme 51, 52, 54 Störmeldung Störmeldung
(Abschnitt 5.2)
Regelungsart
Proportionaldruck Konstantdrehzahl
Förderhöhe Kennlinie 1 Kennlinie 6
Automatische
Minimaldrehzahl AUS AUS
ÝÌ
t
ÝÌ
t
Ext
7.3 Anzeige der aktuellen Fördermenge (LED V)
V ≤ 25, 50, 75, 100%
.
.
7.4 Regelkennlinien
Regelkennlinien siehe Anhang
