Biral A 12 [15/92] Einstellungen
![Biral A 12 [15/92] Einstellungen](/views2/1405533/page15/bgf.png)
Es besteht Verbrennungsgefahr!
Bei hohen Medientemperaturen kann die Pumpe
so heiss werden, dass nur die Bedientasten berührt
werden dürfen.
15
deutsch

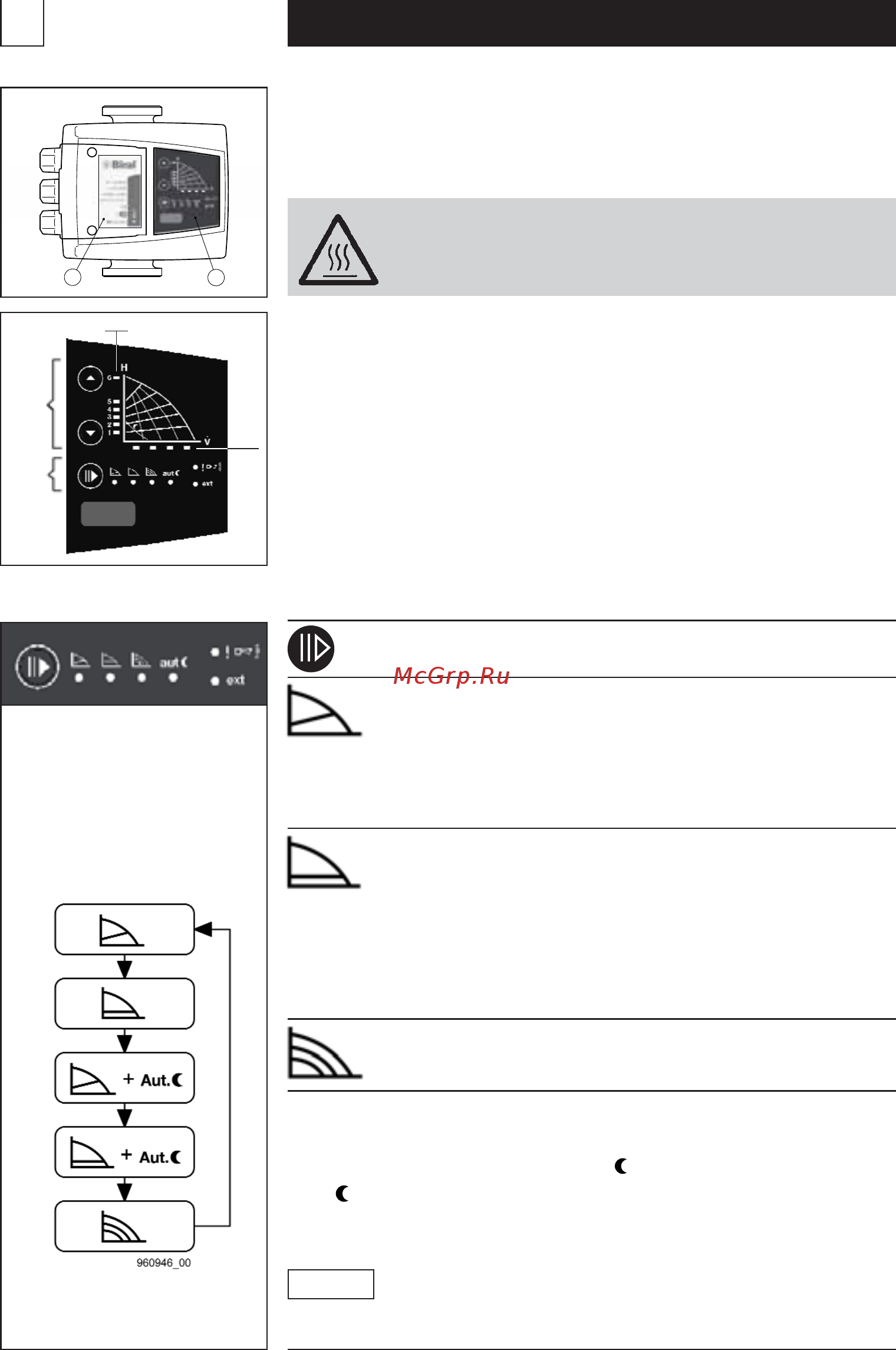

7. Einstellungen
A) Bedientastatur
B) Firmenschild
7.1 Einstellung der Regelungsart (A1)
A1) Bedientaste
zur Einstellung der Regelungsart und Anzeige (LED)
siehe Abschnitt 7.1
A2) Bedientasten zur Einstellung (Förderhöhe)
mit Leuchtsymbole (LED)
zur Anzeige Förderhöhe und Förderstrom
siehe Abschnitt 7.2
A3) Leuchtsymbol Störung, Externe Bedienung (Ext)
siehe Abschnitt 7.2 und 7.3
960942_01
A
B
Zyklus
der Regelungsart
Bedientaste
Geregelter Betrieb: Konstantdruck (cp)
Sinnvoll in folgenden Anlagen:
– Zweirohrsystemen mit thermischen Ventilen und
– Förderhöhe <2m
– Natürlicher Umwälzung (ehemalige Schwerkraftheizung)
– mit sehr geringem Druckverlust
– Primärkreispumpen in Anlagen mit geringem Druckverlust
– Fussbodenheizung mit Thermostatventilen
– Einrohrheizungen
Ungeregelter Betrieb: Konstantdrehzahl (cs)
Sinnvoll für Anlagen mit konstantem Volumenstrom:
Klimaanwendungen, Wärmepumpen, Kesselspeispumpen etc.
Automatische Minimaldrehzahl
Geht die Vorlauftemperatur in der Anlage
um 10 bis 15 °C zurück, wird die Pumpenleistung
nach zirka 1... 2 h auf (min ) abgesenkt.
Steigt die Vorlauftemperatur um 10 °C
wird sofort auf Regelbetrieb umgeschaltet.
LED leuchtet: vorgewählt
LED blinkt: Pumpe ist im Zustand Minimaldrehzahl.
Automatische Minimaldrehzahl nicht einschalten
bei Holzheizungen, Gasheizungen, Wasserwärmer,
Speicherladung, Fernleitungen, Wärmepumpe,
Klimaanlagen u. ä.
Aut.
Achtung
A2
A1
A3
LED 1
LED 2
Geregelter Betrieb: Proportionaldruck
(pp)
Sinnvoll in folgenden Anlagen:
– Zweirohrsystemen mit thermischen Ventilen und
– langen Leitungsstrecken
– Ventilen mit grossem Arbeitsbereich
– Hohem Druckverlust
– Primärkreispumpen mit hohem Druckverlust
