Immergas VICTRIX 24 TT 1 E [31/40] Установщик пользователь ремонтник

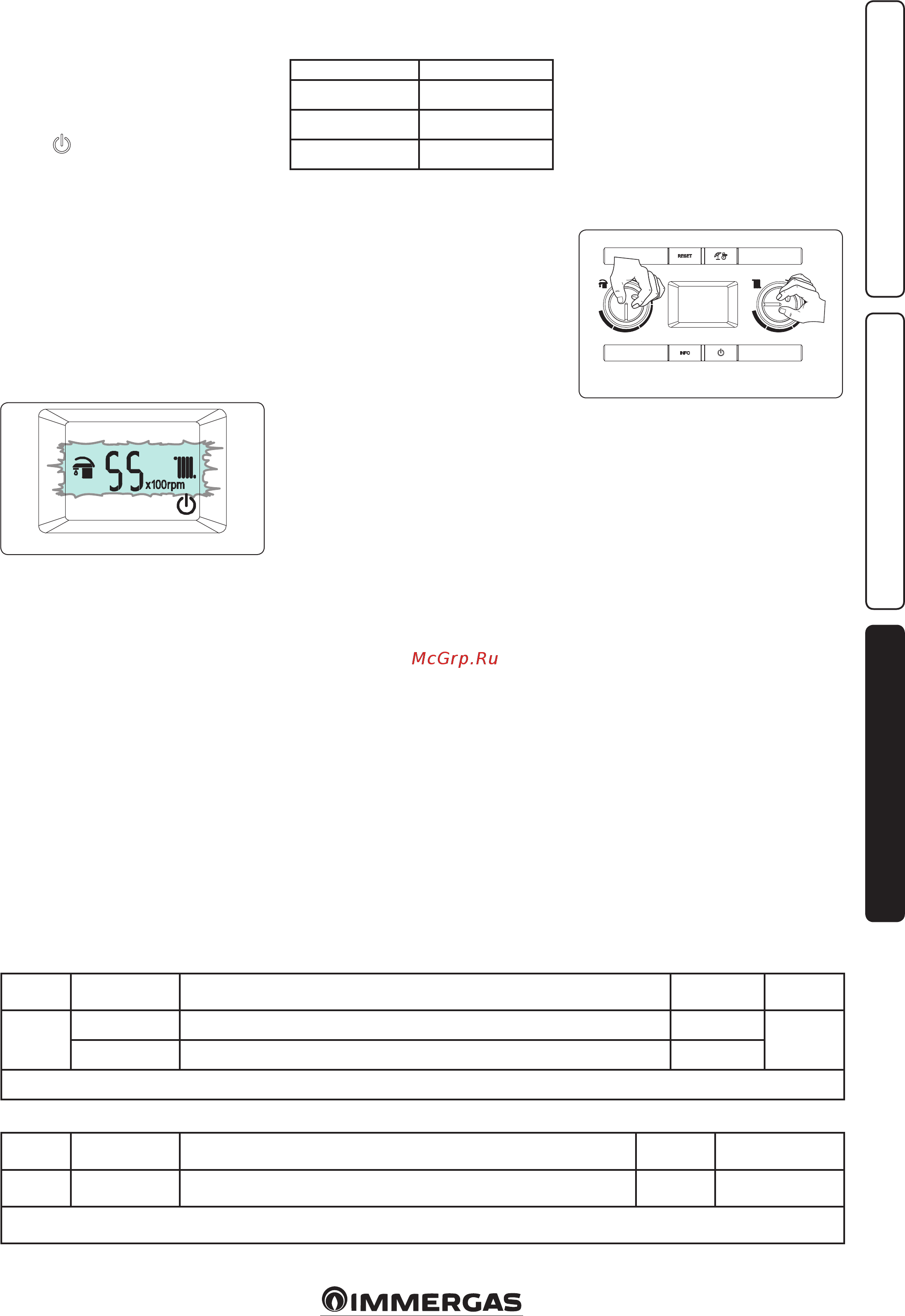

![Immergas VICTRIX 24 TT 1 E [31/40] Установщик пользователь ремонтник](/views2/1405633/page31/bg1f.png)
31
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
Id
Параметр
Параметр Описание Диапазон
По умолча-
нию
G
nG Определяет работу на метановом газе nG
nG
LG Определяет работу на сжиженном нефтяном газе LG
При изменении появится код неполадки “E62”, необходимо выполнить полное тарирование
Id
Параметр
Параметр Описание Диапазон По умолчанию
n Модель котла Определяет модель котла 0 ÷ n
02 = Victrix 24 TT
1E
Внимание! использовать только параметр для установленного котла.
При изменении появится код неполадки “E62” и при необходимости выполнить полное тарирование
3.10 ТЕСТ КОМПОНЕНТОВ ДЫМОВОЙ
СИСТЕМЫ
Чтобы определить значение, устанавливаемое
в параметре ”длина дымохода” “F0” выполнить
определение параметров во время “теста компо-
нентов дымовой системы”.
Чтобы подключить данный режим котёл должен
быть в режиме “ожидания”, который обозначается
значком (
).
Примечание: если бойлер подключен к CAR
V2
функция "режима ожидания" может быть уста-
новлено только через панель дистанционного
управления.
Чтобы запустить функцию, нажать одновременно
на кнопки “Сброс” (2) и “вкл/выкл” (6) до под-
ключения функции, которая показывается ука-
занием рабочей скорости вентилятора (в сотнях
оборотов) и начинают мигать значки “ГВС” (8) и
отопление (13).
Внимание: проверить, что сливной сифон конден-
сата был заполнен правильно до проведения теста.
Изделие остается в настоящем режиме не более
15 минут, при этом остаётся постоянной скорость
вентилятора.
Функция завершается по истечении 15 минут, или
отключая электропитание от котла, или нажимая
на кнопку “вкл/выкл” (6) приблизительно на 8
секунд.
3-13
Проверить ΔP между двумя точками замера
давления (рис. 1-30 п. 13) согласно значениям,
приведённым в следующих таблицах:
Параметр F0 Давление
0 < 145 Па
1 146 ÷ 178 Па
2 179 ÷ 205 Па
Примечание. при измерении закрываются отвер-
стия для анализаторов дыма, чтобы обеспечива-
лась пневматическая герметичность
Внимание: в случае неполадки котла нужно
выполнить проверку комплекта дымоудаления
чтобы убедиться, что нет заторов в системе ды-
моудаления. Если значения отличаются от тех, что
приводятся в предыдущих таблицах, появляются
неполадки в системе дымоудаления, прежде всего,
высокая потеря напора или затор системы.
3.11 ПРОГРАММИРОВАНИЕ
ЭЛЕКТРОННОГО БЛОКА.
На бойлере возможно произвести программиро-
вание некоторых рабочих параметров. Изменяя
эти параметры согласно нижеприведённым
указаниям, можно настроить бойлер согласно
собственным нуждам.
Для доступа к режиму программирования, необ-
ходимо установить регулятор ГВС в положение "6
часов", регулятор отопления в положение "9 часов"
и приблизительно на 8 секунд нажать кнопки
"Сброс" и "Лето/Зима" (рис. 3-14).
После перехода в режим программирования
можно прокрутить 5 меню (G, P, t, A, F) нажимая
на кнопку “Лето/ Зима” на 1 секунду.
В меню G выполняются настройки по контролю
воздуха-газа и в нём находятся два подменю (n
и S), здесь выполняются настройки контроллера
импелера и газового клапана. Каждое изменение
настоящих параметров выполняется при под-
ключении функции Полного тарирования (см.
параг. 3.7). Чтобы перейти к параметрам “n” и
“S” необходимо несколько раз нажать на кнопку
“Сброс”. Выход из данной части меню и доступ к
другим подменю (семейства P, t, A, F) происходит
нажимая на кнопку “Лето / зима”.
С помощью регулятора “настройка температуры
ГВС” выбирается параметр (в том же подменю),
и вращая регулятор “настройка температуры
отопления” изменяется значение.
Чтобы занести в память изменение параметров,
нажать на 1 секунду кнопку "Сброс".
При занесении в память на индикаторе (п. 14 рис.
2-1), в течение 2 секунд выводится "88".
Режим программирования автоматически закры-
вается по истечении 15 минут или одновременно
нажимая на кнопки "Сброс" и "Лето/Зима".
3-14
