Immergas VICTRIX 24 TT 1 E [7/40] Установщик пользователь ремонтник
![Immergas VICTRIX 24 TT 1 E [7/40] Установщик пользователь ремонтник](/views2/1405633/page7/bg7.png)

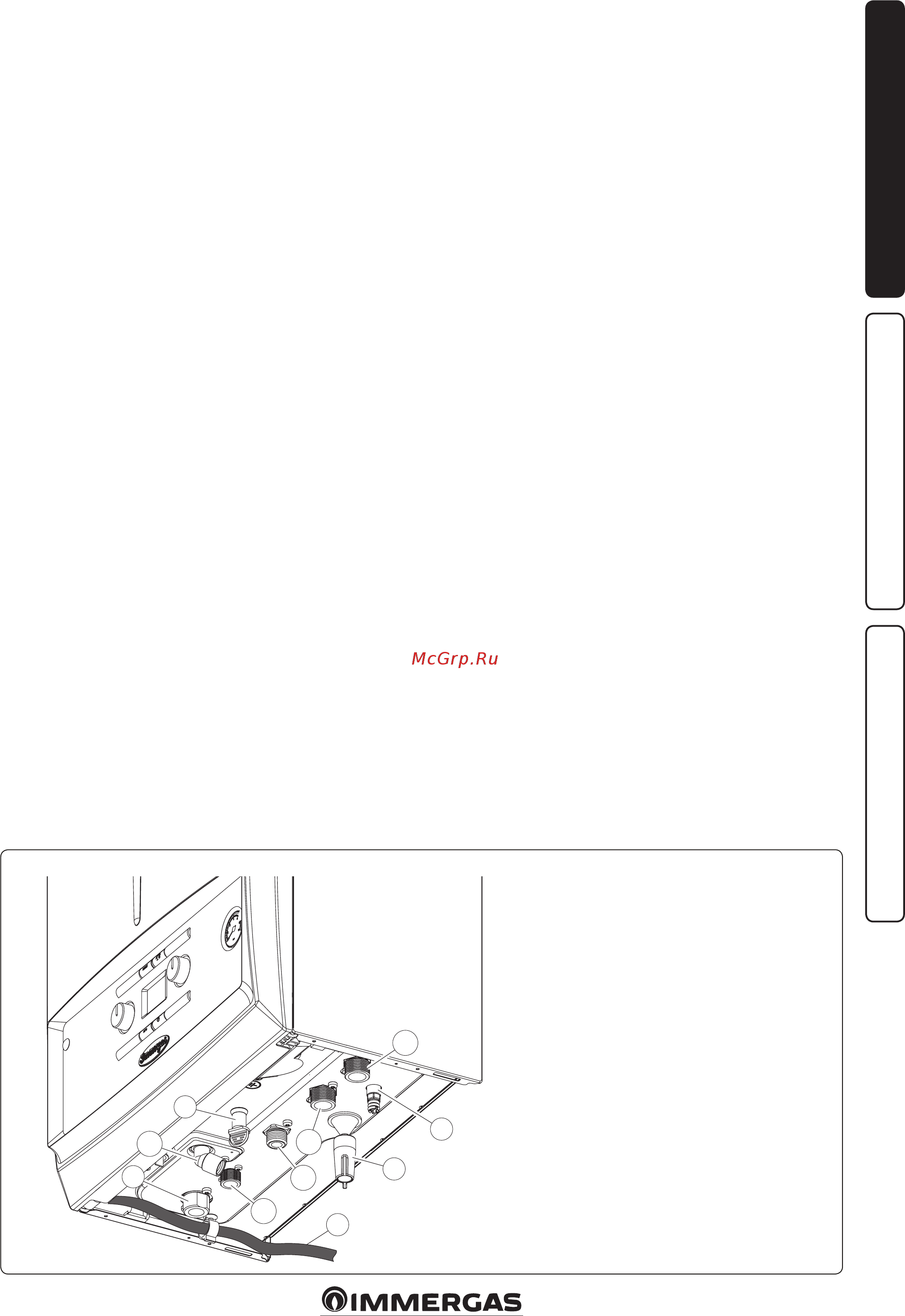

1-3
1
2
3
G
V
AC
AF
R
M
SC
7
Условные обозначения:
V - Подключение электропитания
G - Подача газа
AC - Выход горячей хозяйственно-бытовой воды
AF - Вход хозяйственно-бытовой воды
SC - Слив конденсата (внутренний минимальный
диаметр Ø 13 мм)
M - Подача в систему
R - Возврат из системы
1 - Кран заполнения системы
2 - Кран слива воды из системы
3 - Выход для сигнала слива предохранительного
клапана 3 бар
1.4 .
Узел подключения состоит из всего необходимого
для выполнения гидравлических подключений и
газового питания прибора, поставляется в виде
факультативного комплекта. Выполнить под-
ключения, как указано в листе с инструкциями,
используя крепления, показанные на рис. 1-3.
1.5
II
2H3B/P
.
Наши котлы разработаны для работы на метане
(G20) и на сжиженном нефтяном газе (СНГ).
Диаметр подающей трубы должен быть большим
или равным диаметру соединительного патрубка
котла 3/4”G. Перед осуществлением подсоеди-
нения к газовой магистрали следует произвести
тщательную очистку всех труб, служащих для
подачи газа из нее к котлу, с целью удаления воз-
можных загрязнений, которые могут помешать
его правильному функционированию. Следует
также убедиться в том, что газ в ней соответствует
тому, для которого разработан котел (см. табличку
номинальных данных, помещенную на панели
котла). В противном случае следует произвести
модификацию котла для его адаптации к другому
типу газа (см. “Модификация устройств в случае
изменения типа газа”). Следует также замерить
динамическое давление в магистрали (метана или
сжиженного нефтяного газа), предназначенной
для питания котла, и убедиться в его соответствии
требованиям действующих технических стандар-
тов, так как недостаточная величина давления
может сказаться на мощности агрегата и привести
к проблемам для пользователя.
Убедитесь в правильности подсоединения газо-
вого вентиля. Труба подачи горючего газа должна
иметь размеры, соответствующие действующим
нормативам, чтобы гарантировать требуемый
расход газа, подаваемого на горелку, даже при
максимальной мощности генератора, и обеспечи-
вать эксплуатационные характеристики агрегата
(технические характеристики). Применяемые со-
единения должны соответствовать действующим
нормативным техническим требованиям.
. Аппарат был изготовлен
для работы на газе без загрязнений, в обратном
случае, необходимо установить соответствующие
фильтры перед установкой, с целью обеспечения
чистоты горючего газа.
(
).
- Может случиться, что новые накопительные
резервуары сжиженного нефтяного газа, могут
нести осадки инертных газов (азот), которые
обедняют смесь, выделяемую на аппарат, про-
воцируя неполадки в функционировании.
- По причине состава смеси сжиженного нефтя-
ного газа, во время хранения газа в резервуарах,
может произойти стратификация компонентов
смеси. Это может вызвать изменение тепло-
производительности выделяемой смеси, а в
последствии и изменение эксплуатационных
качеств аппарата.
1.6
.
: перед тем как произвести подсоедине-
ние котла, для сохранения гарантии конденсаци-
онного модуля, аккуратно очистить всю тепловую
установку (трубопроводную сеть, нагревающие
тела и т.д.) соответствующими декапирующими
средствами или антинакипинами в состоянии
удалить загрязнения, которые могут ухудшить
работу котла.
Рекомендуется проводить химическую обработку
воды тепловой установки согласно действующим
техническим нормам с целью защиты системы
и аппарата от твердых отложений (например,
накипи), образования грязи и других вредных
отложений. Чтобы не привести к отмене гарантии
теплообменника, необходимо также соблюдать
указания в параграфе 1.21.
Гидравлические соединения должны быть произ-
ведены рациональным путём, используя соедине-
ния на шаблоне котла.
! Компания Immergas не отвечает за
урон, нанесённый установкой автоматических
наполнителей других производителей.
В целях соблюдения требований, установленных
действующими стандартами по гигиеническим
требованиям и контролю за качеством питьевой
воды, рекомендуется установить комплект от
противотока IMMERGAS на входе подачи холод-
ной питьевой воды в котёл. Также рекомендуется
убедиться, что теплопередающая жидкость (на-
пример: вода + гликоль), введённая в первичный
контур котла (контур отопления), отвечает
требованиям местных действующих стандартов.
Внимание: чтобы обеспечить длительный срок
службы котла, а также сохранить его характе-
ристики и эффективность, рекомендуется уста-
новить комплект “дозатора полифосфатов” при
использовании воды, характеристики которой
могут способствовать образованию известковых
отложений.
3 . Слив пре-
дохранительного клапана направлен на выход
сливного сифона конденсата. Следовательно, в
случае срабатывания клапана жидкость будет
направлена в канализацию через сливную трубу
сливного сифона конденсата.
В нижней части котла в любом случае находится
сливной фитинг (п. 3 рис. 1-3) вместе с крышкой,
чтобы проверить наличие жидкости в сливном
контуре и для проверки срабатывания предохра-
нительного клапана на 3 бара.
. Для слива конденсированной
воды, выработанной прибором, необходимо
произвести подсоединение к канализационной
сети при помощи подходящих труб, стойких к
кислотным конденсатам, внутренний диаметр
которых не менее 13 мм. Система подсоединения
к канализационной сети должна быть выполнена
таким образом, чтобы предотвратить заморажива-
ние содержащейся в ней жидкости. Перед тем, как
запустить котёл в работу, проверить что конденсат
может быть выведен правильно; после первого
включения проверить, что сифон наполняется
конденсатом (параг. 1.22). Необходимо также
придерживаться действующих нормативных на-
циональных и местных требований относительно
проточных вод.
