20 мм мин
40 мм макс
Б
B
A

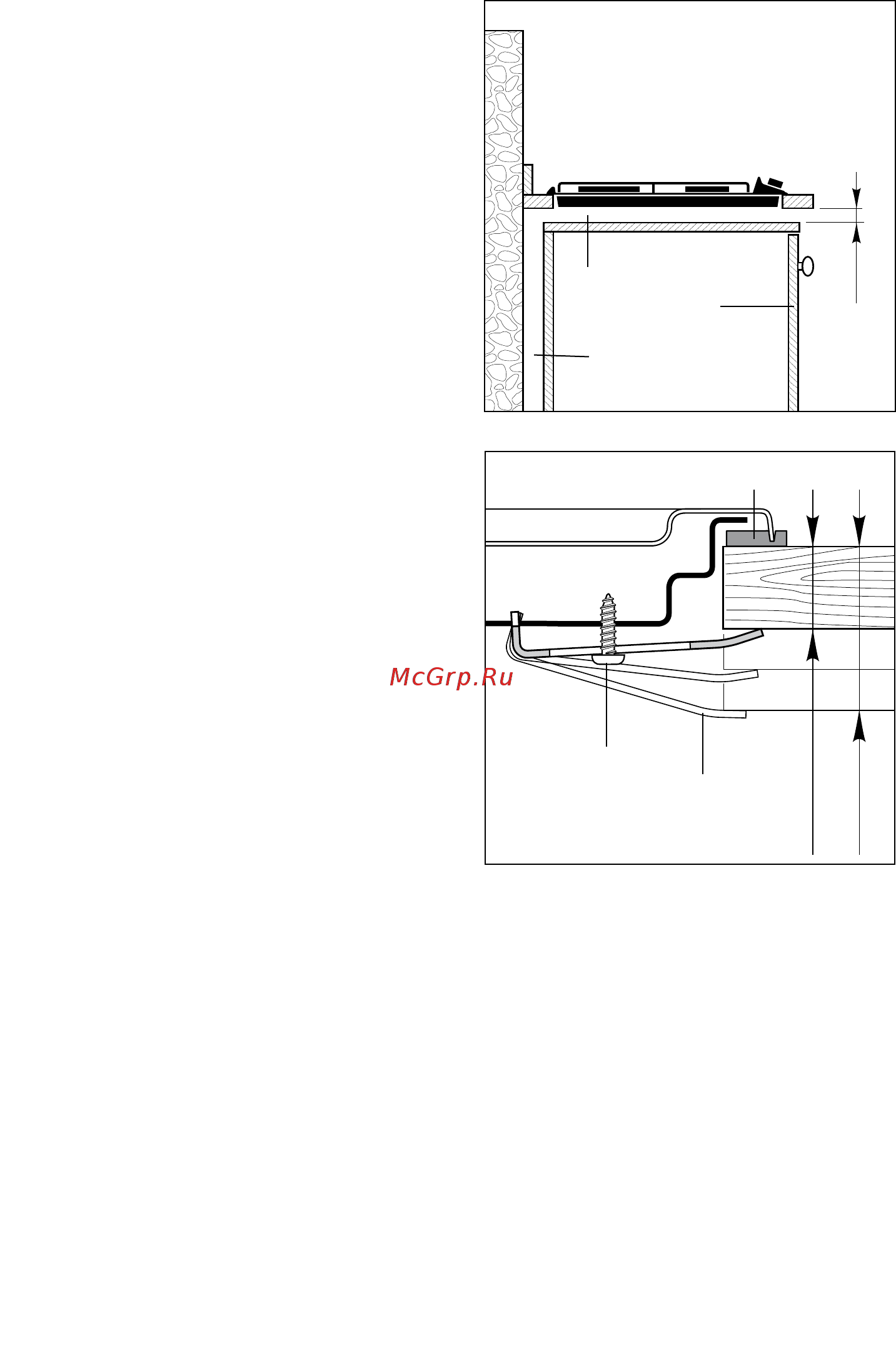

Рис. 4.7
30 мм
Рис. 4.6
Пространство
для устройства
соединений
зазор
дверь
УСТАНОВКА В КУХОННОМ
ШКАФУ С ДВЕРЦЕЙ
(Рис. 4.6)
(МОДЕЛИ НА ГАЗУ ИЛИ НА ГАЗУ/
ЭЛЕКТРИЧЕСТВЕ)
Установка должна проводиться так, чтобы
предотвратить возможное затухание газо-
вых горелок при выборе минимального пла-
мени под воздействием изменений давле-
ния, вызванных открытием или закрытием
дверей шкафов.
Рекомендуемое расстояние между варочной
поверхностью и мебелью должно быть 30
мм.
КРЕПЛЕНИЕ УСТАНОВОЧНЫХ
КРОНШТЕЙНОВ
(Рис. 4.7)
✓ Все варочные поверхности поставляются
с монтажным набором, в который вхо-
дят кронштейны и винты для крепления
поверхности к панелям мебели толщиной
2-4 см.
✓ Переверните варочную поверхность и
закрепите кронштейны «А» в соответс-
твующих отверстиях с углублениями, при
этом винты «Б» не затягиваются.
✓ Убедитесь, что кронштейны закреплены,
как показано на Рис. 4.7.
КРЕПЛЕНИЕ ВАРОЧНОЙ
ПОВЕРХНОСТИ
(Рис. 4.7)
✓ Проложите уплотнитель по периметру
мебельной секции, предназначенной
под встройку варочной поверхности, так
чтобы по углам был нахлест соедине-
ний.
✓ Вставьте в выемку и правильно размес-
тите варочную поверхность.
✓ Отрегулируйте положение кронштейнов
«А» и затяните винты «Б», так чтобы
варочная поверхность была надежно
зафиксирована на своем месте.
✓ Острым ножом или резаком удалите
излишки уплотнителя по краям варочной
поверхности.
