Delonghi AV 46 PRO [9/36] Положение электрических варочных зон
![Delonghi AV 46 PRO [9/36] Положение электрических варочных зон](/views2/1405750/page9/bg9.png)
9
4
8
7
69
2
3
1
5

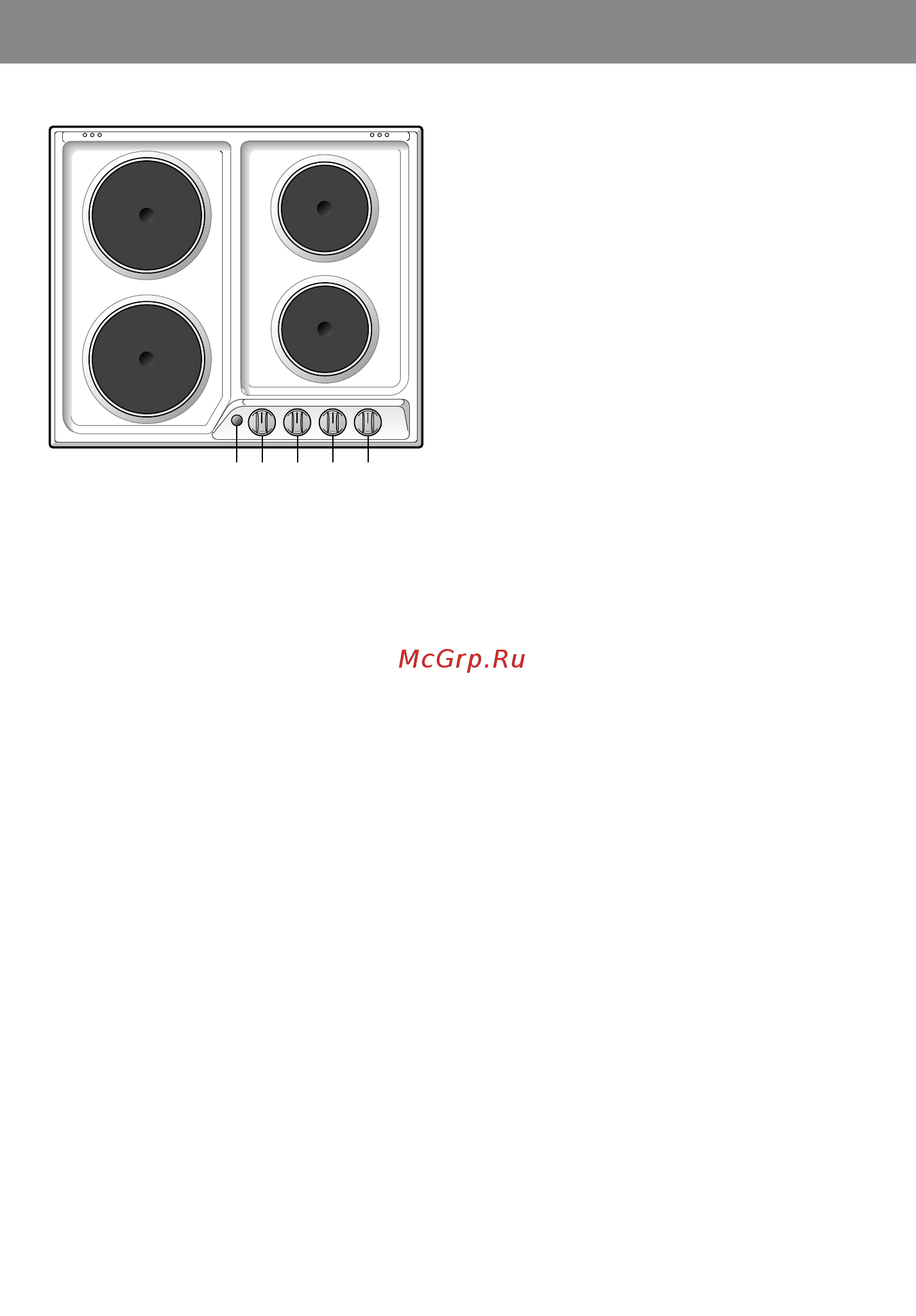

Варочная поверхность с 4 электрическими варочными зонами
Рис. 1.5
ПОЛОЖЕНИЕ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ЗОН (Рис. 1.5)
1. Передняя левая электрическая варочная зона, диаметр 180 мм
2. Задняя левая элек
трическая варочная зона, диаметр 180 мм
3. Задняя правая элек
трическая варочная зона, диаметр 145 мм
4. Передняя правая электрическая варочная зона, диаметр 145 мм
ТИПЫ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ЗОН (Рис. 1.5)
✓ Обычная электрическая варочная зона, диаметр 145 мм, мощность 1000Вт
✓ Электрическая варочная зона, работающая в ускоренном режиме, диаметр 145 мм
(красная то
чка по центру), мощность 1500Вт
✓ Обычная электрическая варочная зона, диаметр 180 мм, мощность 1500Вт
✓ Электрическая варочная зона, работающая в ускоренном режиме, диаметр 180мм
(красная т
очк
а по центру), мощность 2000Вт
ОПИСАНИЕ СРЕДСТВ УПРАВЛЕНИЯ
(Рис. 1.5)
5. Регулятор передней левой электрической варочной зоны 1
6. Регу
лятор задней левой электрической варочной зоны 2
7. Регу
лятор задней правой электрической варочной зоны 3
8. Регулятор передней правой электрической варочной зоны 4
9
. Индикатор электрических варочных зон
