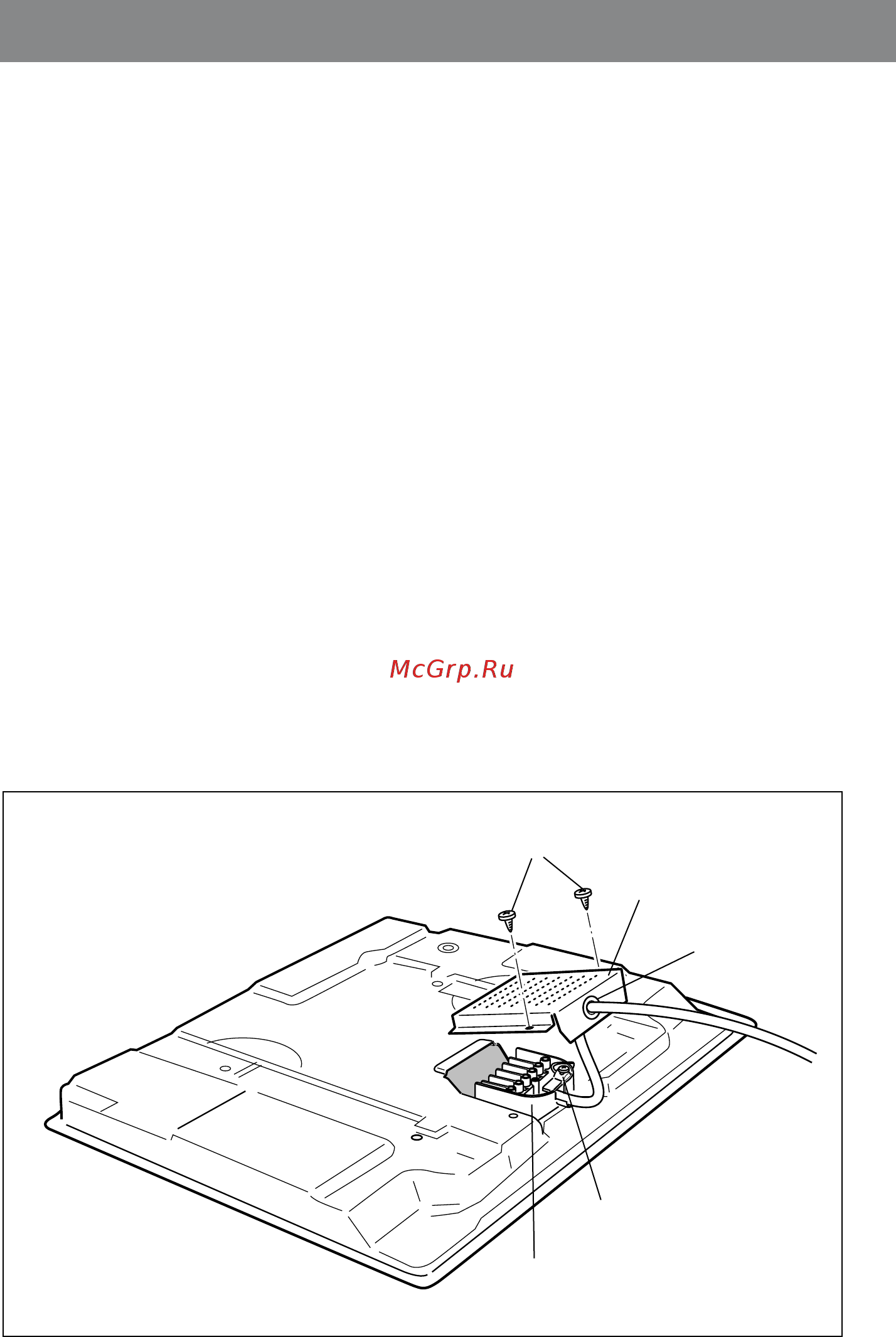

Рис. 6.2

Варочная Поверхность С 4 Электрическими Варочными Зонами

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Для соединения гибкого сетевого шнура с варочной поверхностью необходимо выполнить следу-

ющие операции:

✓ Переверните варочную поверхность.

✓ Выкрутите винты «А» и снимите крышку коробки с контактами «Б» (Рис.6.2).

✓ Вставьте соединительные планки «В» в коробку с контактами «Г» (Рис. 6.3), как показано на

схеме Рис. 6.4.

✓ Разожмите кабельный хомут «Д» (Рис. 6.2).

✓ Вставьте гибкий сетевой шнур требуемого сечения и типа (см. информацию в соответству-

ющей главе) через отверстие «Е» в крышке «Б» и подключите провода сети и заземления к

соответствующим контактам в коробке «Г», как показано на схеме (Рис. 6.4).

✓ Натяните гибкий сетевой шнур и закрепите его с помощью зажима «Д».

✓ Установите крышку «Б» на прежнее место, одновременно натягивая шнур.
