Delonghi PGX 664 GHI [32/92] Installation
![Delonghi PGX 664 GHI [32/92] Installation](/views2/1405805/page32/bg20.png)
32
INSTALLATION
7
450 mm
650 mm
50 mm min.
500 mm
650 mm
20 mm
20 mm
500 mm
50 mm min.
450 mm

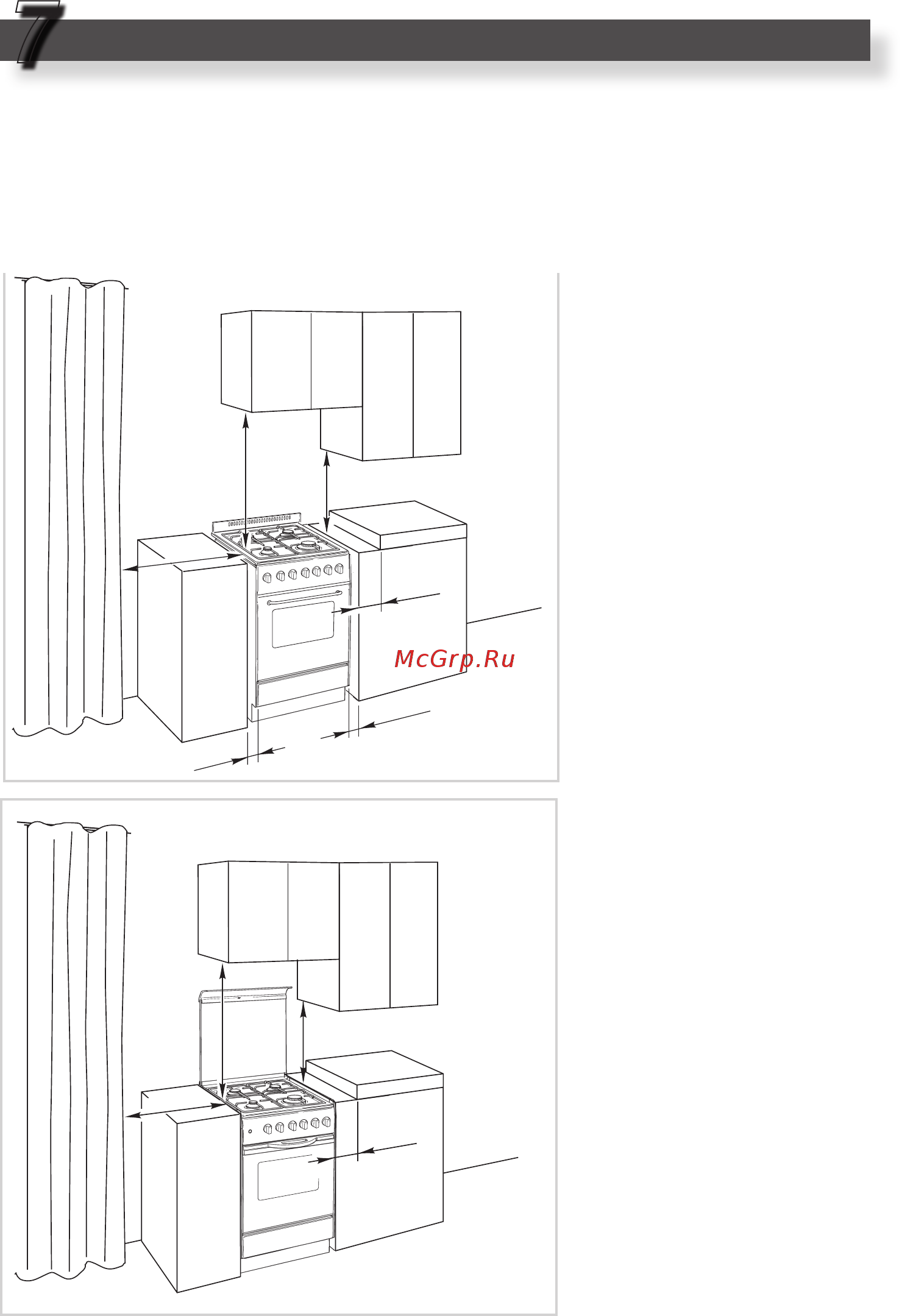

INSTALLING THE COOKERS
The installation conditions, concerning protection against overheating of the surfaces
adjacent to the cooker, must conform to figures 7.1a or 7.1b.
If the cooker is located on a pedestal it is necessary to provide safety measures to pre-
vent falling out.
Fig. 7.1b
Fig. 7.1a
Gas connection made
using a rigid or flexible
metal pipe.
■ Class 2
■ Subclass 1
■ Class 1
Gas connection made using
a rubber pipe which must
be visible and available for
inspection or using rigid or
flexible metal pipe.
The walls of the units
must be capable of resist-
ing temperatures of 75 °C
above room temperature.
