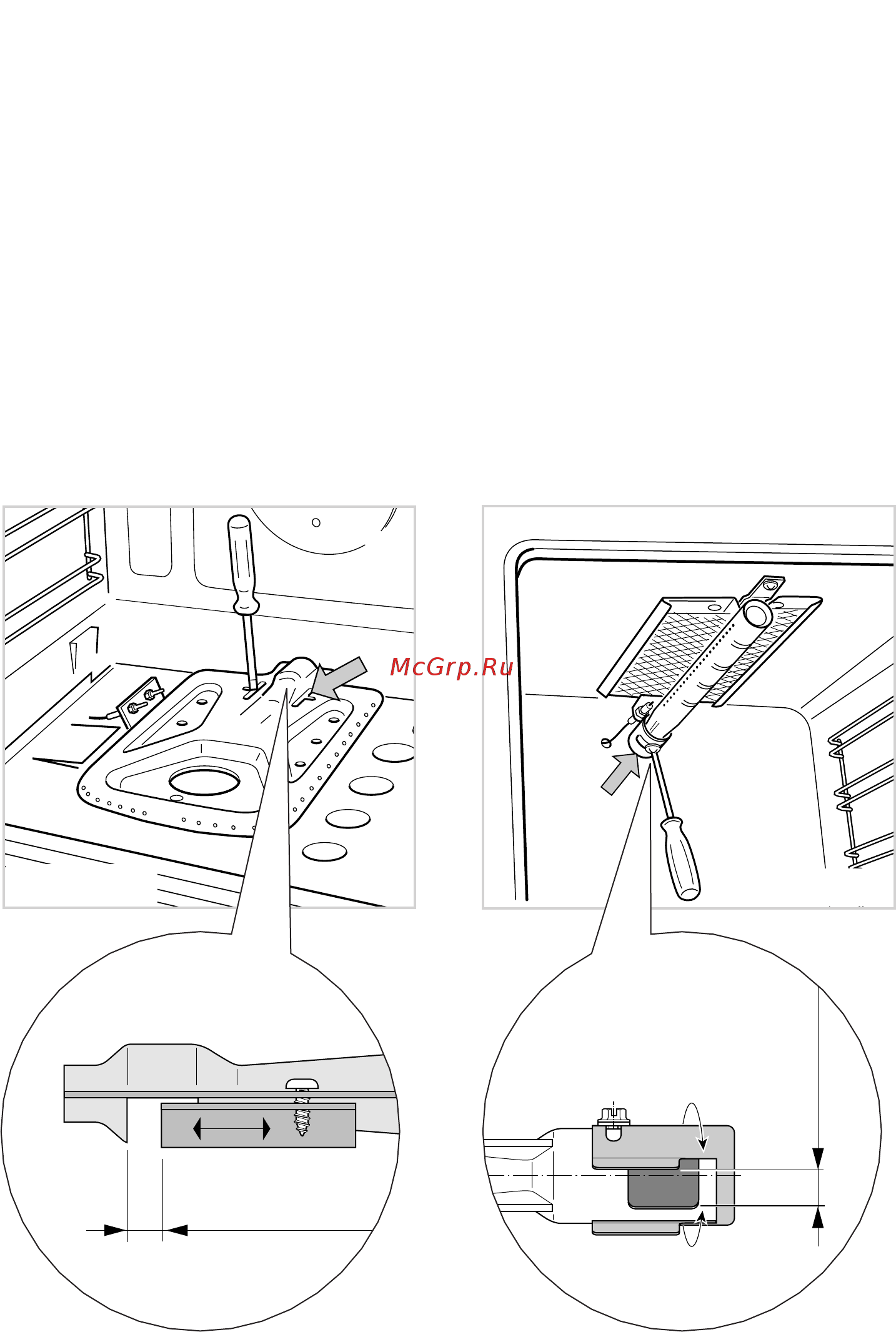

Fig. 8.11
Ring opening
PRIMARY AIR OF OVEN AND GRILL BURNERS
Using a cross-head screwdriver, slacken the screw securing the air flow regulation collar
(fig. 8.11 and 8.12) and move the collar forward or backward to increase or reduce the
air aperture in accordance with gas type and the indications in the “TABLE FOR THE
INJECTORS”.
Light the burner and check the flame.
Fig. 8.12
Ring opening
