21
Beszerelési kézikönyv

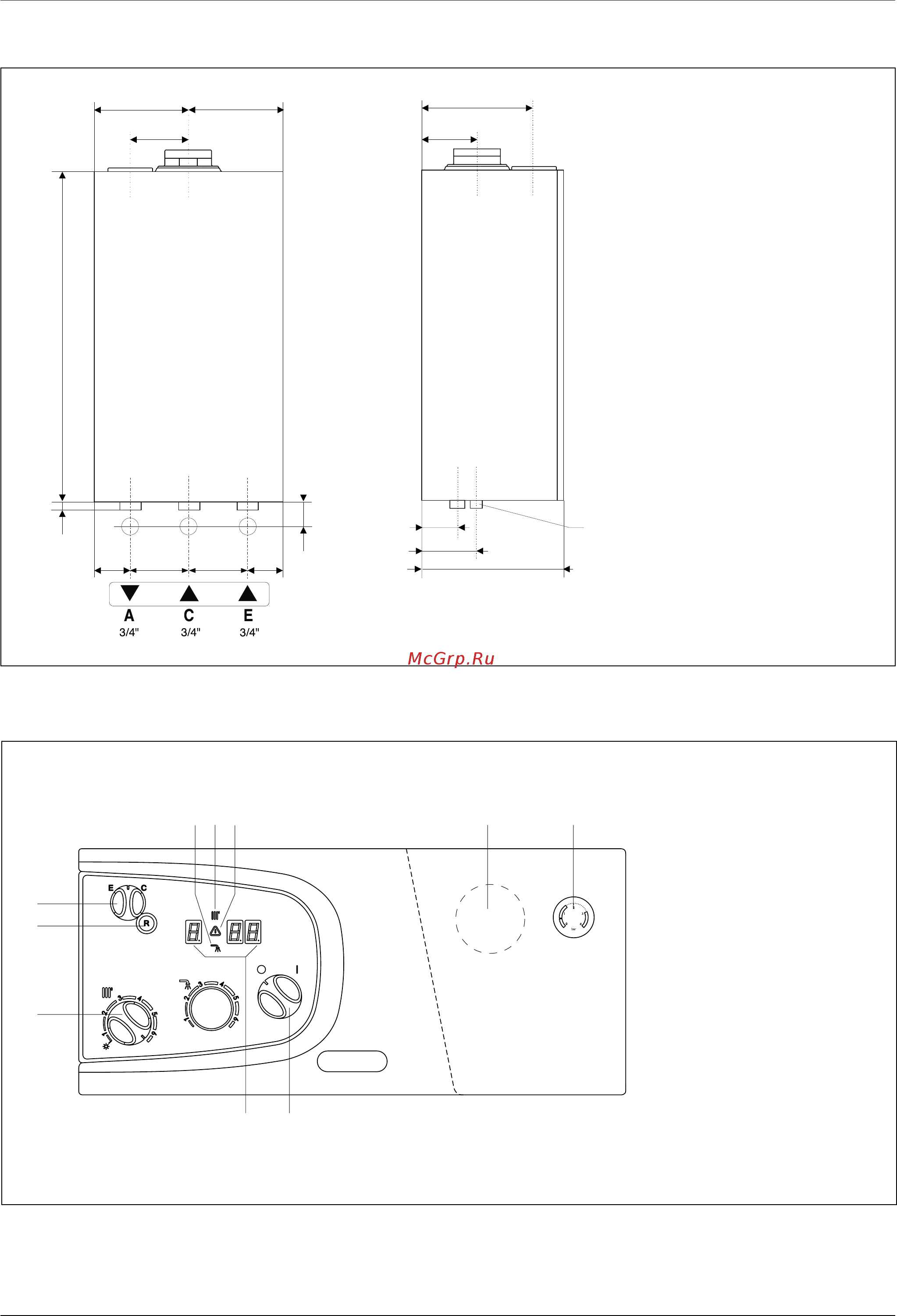

Painel de comandos
Jelmagyarázat:
A - Ki/Be kapcsoló gomb
B - Kijelző
C - Fűtéskapcsoló gomb
D - Reset gomb
E - Holiday kapcsoló
F - Használati melegvíz
funkció kijelző
G - Fűtési funkció kijelző
H - Gyújtás
kimaradás/túlmelegedés,
leállás kijelző
I - Programóra helye
J - Víznyomásmérő
13268
200
130
200 237
156
100 C
120
315
132 68
42
17 700
AB
C
D
E
FG I LH
Jelmagyarázat:
A - Fűtési rendszer
előremenő csonk
B - Gáz csatlakozás
C - Fűtési rendszer
visszatérő csonk
