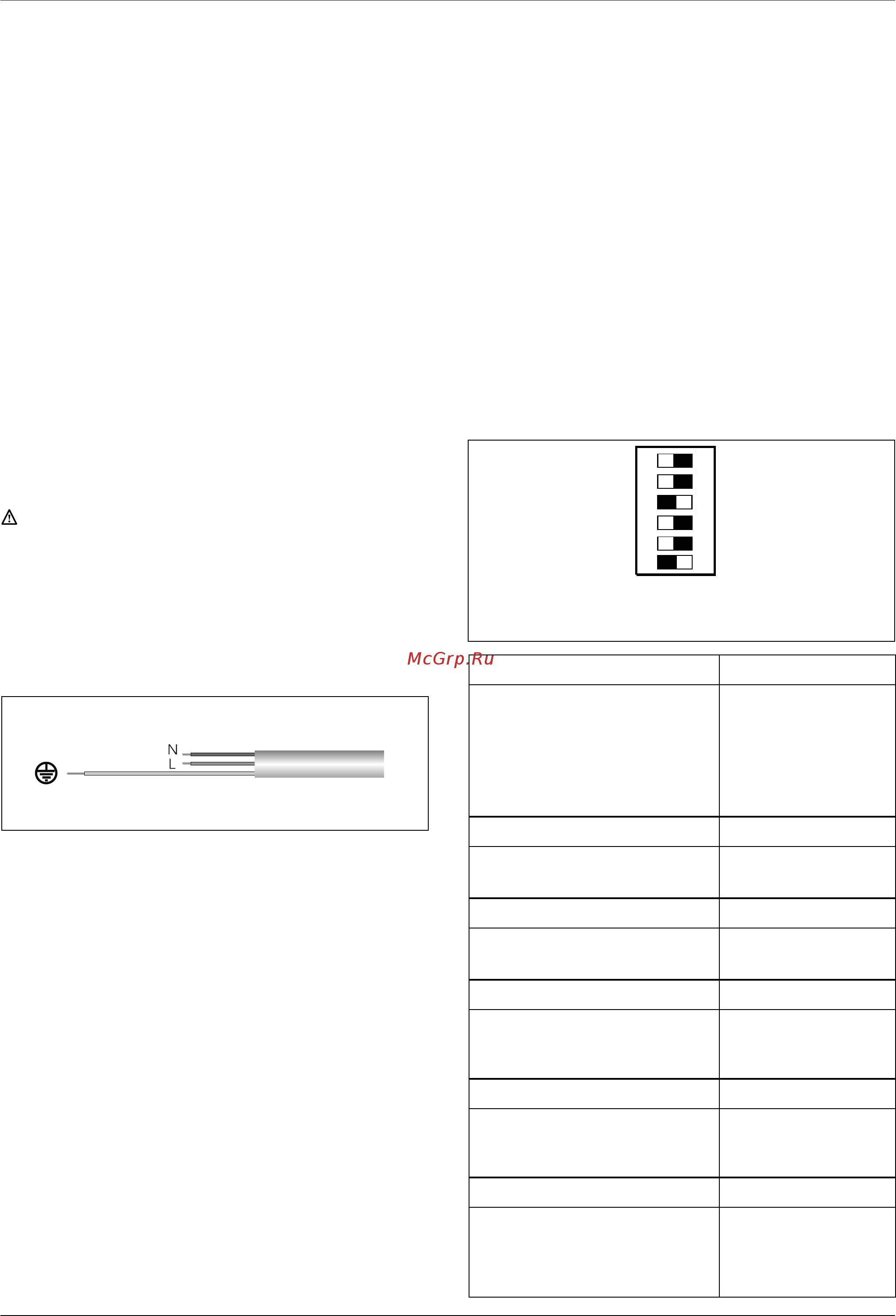

9
Instrukcje techniczne dotyczące instalacji
Połączenia elektryczne
Dla większego bezpieczeństwa należy zlecić osobom o
odpowiednich kwalifi kacjach staranne sprawdzenie instalacji
doprowadzającej zasilanie elektryczne.
Konstruktor urządzenia nie jest odpowiedzialny za ewentualne
szkody wynikłe z braku uziemienia urządzenia lub z powodu
wystąpienia anomalii w zasilaniu energią elektryczną.
Należy sprawdzić, czy sieć elektryczna jest odpowiednio
wytrzymała do maksymalnej mocy pobieranej przez kocioł,
której wartość umieszczona jest na tabliczce znamionowej.
Sprawdzić, czy przekrój przewodów doprowadzających prąd
jest odpowiedni, a w każdym razie nie mniejszy niż 1,5 mm2.
Dobrze wykonane i skutecznie działające uziemienie jest
niezbędne dla zagwarantowania bezpieczeństwa podczas
pracy urządzenia. Kocioł wyposażony jest w przewód
zasilający bez wtyczki. Przewód zasilający powinien być
podłączony do sieci o napięciu 230 V-50Hz uwzględniając
biegunowość L-N i uziemienie.
Ważne!
Podłączenie do elektrycznej sieci zasilającej powinno
być wykonane w sposób stały (nie po przez ruchomą
wtyczkę) i powinno zawierać wyłącznik dwubiegunowy
z odległością między otwartymi stykami wynoszącą
przynajmniej 3 mm.
UWAGA
Przed jakimikolwiek pracami wewnątrz kotła należy odłączyć
zasilanie elektryczne przy pomocy dwubiegunowego
wyłącznika w zewnętrznej sieci doprowadzającej napięcie.
W przypadku konieczności wymiany elektrycznego przewodu
zasilającego należy zwrócić się do osób o odpowiednich
kwalifi kacjach. Podłączając przewód do kotła należy
pozostawić żyłę uziemiającą (żółto-zieloną) dłuższą niż żyły
zasilające (patrz rysunek).
Zabronione jest używanie gniazdek wielokrotnych,
przedłużaczy elektrycznych lub wtyczek pośrednich.
Zabronione jest także użycie rur centralnego ogrzewania i
gazowych do uziemienia urządzenia.
Kocioł nie jest zabezpieczony przed efektami wyładowań
atmosferycznych.
W przypadku gdyby trzeba by było wymienić bezpieczniki
sieciowe, należy użyć bezpieczników 2A szybkiego
zadziałania.
WAŻNE
Jeśli chodzi o przewody i sposoby podłączenia
urządzeń peryferyjnych, nie należących do
podstawowego wyposażenia kotła, to informacji na ten
temat należy szukać w uwagach załączonych do tych
urządzeń.
Podłączenie „Clima Manager” i zewnętrznej sondy
(dodatkowe opcje)
Aby podłączyć sterownik „Clima Manager” i zewnętrzny
czujnik temperatury, należy szukać informacji w instrukcjach
znajdujących się w tych zestawach.
Podłączenie termostatu pokojowego
Aby podłączyć do kotła termostat pokojowy, należy postąpić
w następujący sposób:
- odłączyć od kotła zasilanie elektryczne,
- odkręcić śruby mocujące panel sterowania umieszczone w
jego dolnej części,
- przekręcić panel sterowania ku dołowi, ciągnąc go lekko do
przodu,
- zdjąć tylną pokrywę panelu sterowania, odkręcając dwa
wkręty, podnosząc go ku górze i odczepiając od górnych
uchwytów,
- przewlec przewód termostatu przez specjalny przepust,
po czym podłączyć dwie końcówki przewodu do zacisku
elektrycznego.
Konfi guracja mikrowyłącznika SW100
Dzięki mikrowyłącznikom SW100 umieszczonym na płytce
elektronicznej możliwe jest ustawienie serii konfi guracji na
podstawie charakterystyk instalacji grzewczej, do której jest
podłączony dany kocioł. Konfi guracja ustawiana jest przy
pomocy 6 mikrowyłączników dwupozycyjnych:
mikrowyłącznik 1 ustawienie
wybór rodzaju kotła
A = otwarta komora
spalania, ciąg
naturalny
B = zamknięta
komora spalania,
ciąg wymuszony
mikrowyłącznik 2 ustawienie
wybór opóźnienia zapłonu
A = 0 min.
B = 2 min.
mikrowyłącznik 3 ustawienie
wybór typu instalacji
grzewczej
A = 38-44 °C
B = 42-82°C
mikrowyłącznik 4 ustawienie
wybór sposobu pracy
system/tylko ogrzewanie
(ustawienie fabryczne)
A = system/tylko
centralne ogrzewanie
B = system mieszany
mikrowyłącznik 5 ustawienie
wybór dodatkowego cyklu
wentylacji/cyrkulacji po
zgaszeniu palnika
A = wydłużony czas
włączenia
B = standard
mikrowyłącznik 6 ustawienie
wybór sposobu pracy tank
A = tank
B = system/
tylko centralne
ogrzewanie
12 45 63
ON
AB
SW100
