Ariston MicroGenus Plus System 28 RI [8/56] Instrukcje techniczne dotyczące instalacji
![Ariston MicroGenus Plus System 28 RI [8/56] Instrukcje techniczne dotyczące instalacji](/views2/1406457/page8/bg8.png)
8
Instrukcje techniczne dotyczące instalacji

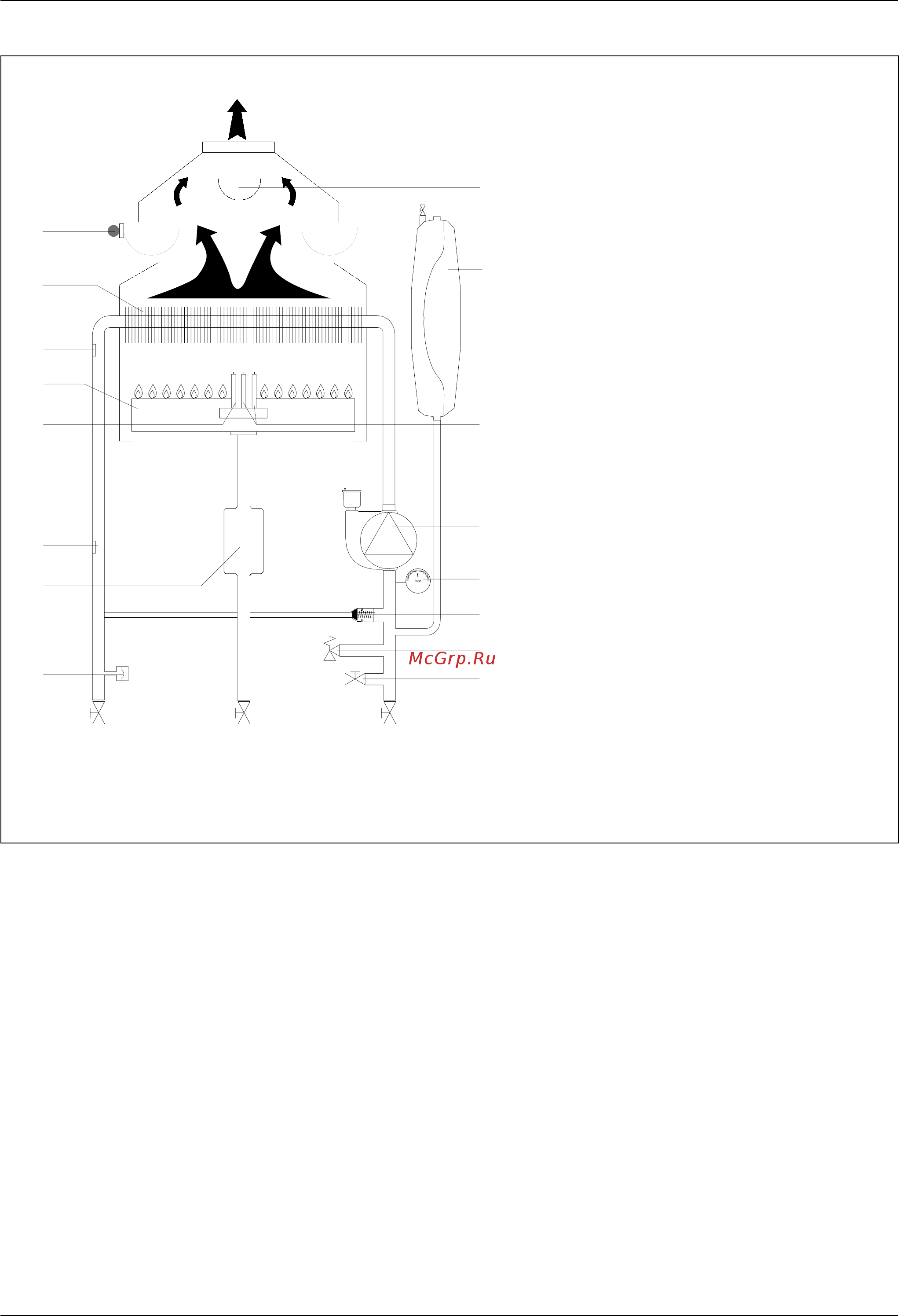

Schemat hydrauliczny
Opis:
1. Sonda spalin
2. wymiennik ciepła
3. termostat zbyt wysokiej
temperatury
4. palnik
5. elektroda obecności płomienia
6. sonda na zasilaniu instalacji
7. zawór gazu
8. presostat minimalnego ciśnienia
9. kurek opróżniania kotła
10. zawór bezpieczeństwa 3 bary
11. automatyczny by-pass
12. Termomanometr
13. pompa cyrkulacyjna z
odpowietrznikiem
14. elektrody zapłonowe
15. zbiornik wyrównawczy
16. okap spalin
A. zasilanie instalacji 3/4”
B. doprowadzenie gazu 3/4’’
C. powrót z instalacji grzewczej 3/4”
A
C
E
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
