18
instalacyjne
Установка
A = Zasilanie instalacji c.o. 1”M
C = Przyłącze gazowe ¾”M
E = Powrót z instalacji c.o. 1”M
G = Odprowadzanie skroplin
A = Zasilanie instalacji c.o. 1” ¼ M
C = Przyłącze gazowe 1” M
E = Powrót z instalacji c.o. 1” ¼ M
G = Odprowadzanie skroplin
A = Zasilanie instalacji c.o. 1” 1/2 M
C = Przyłącze gazowe 1” M
E = Powrót z instalacji c.o. 1” 1/2 M
G = Odprowadzanie skroplin
Połączenia hydrauliczne
Na rysunku przedstawione są końcówki do podłączeń hydraulicznych
i do przyłączenia gazu do kotła.
Sprawdzić, czy maksymalne ciśnienie w sieci wodociągowej nie
przekracza 6 barów. Gdyby tak było, konieczne jest zainstalowanie
reduktora ciśnienia.
Dobierając wymiary rur i grzejników centralnego ogrzewania należy
wziąć pod uwagę wartość pozostałego ciśnienia pompowania w
zależności od wymaganej wydajności, co można znaleźć na wykresie
gra cznym pompy cyrkulacyjnej.

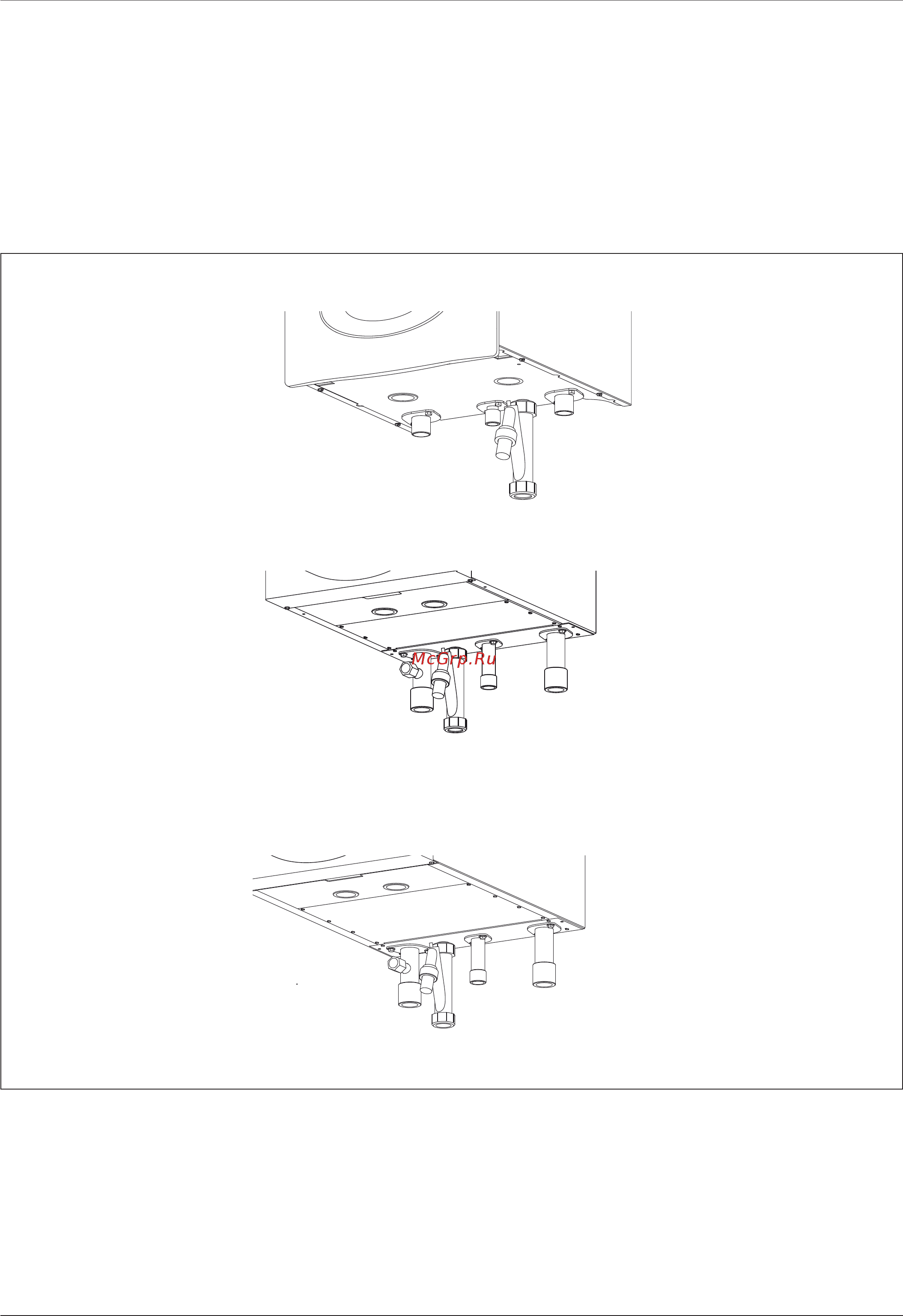

Widok hydraulicznych końcówek przyłączeniowych
Гидравлические соединения
На рисунке показана схема подключения трубопроводов
воды и газа к котлу. Убедитесь, что максимальное давление в
водопроводе не выше 0,6 МПа (6 бар); если выше, необходимо
обязательно установить редуктор давления.
Для расчета размеров трубопроводов и нагревательных приборов
контура отопления остаточное давление следует рассчитывать
как функцию от требуемого расхода воды, принимая во внимание
характеристику циркуляционного насоса.
Обозначения
A. Патрубок подачи в контур отопления 1”M
C. Подвод газа ¾”M
E. Возврат из контура отопления 1”M
G. Отвод конденсата
A. Патрубок подачи в контур отопления 1” ¼ M
C. Подвод газа 1” M
E. Возврат из контура отопления 1” ¼ M
G. Отвод конденсата
A. Патрубок подачи в контур отопления
1” 1/2 M
C. Подвод газа 1” M
E. Возврат из контура отопления
1” 1/2 M
G. Отвод конденсата
A
C
E
F
A
C
E
F
GENUS PREMIUM EVO HP 85/100
GENUS PREMIUM EVO HP 115/150
GENUS PREMIUM EVO HP 45/65
A
C
E
F
