22
instalacyjne
Установка

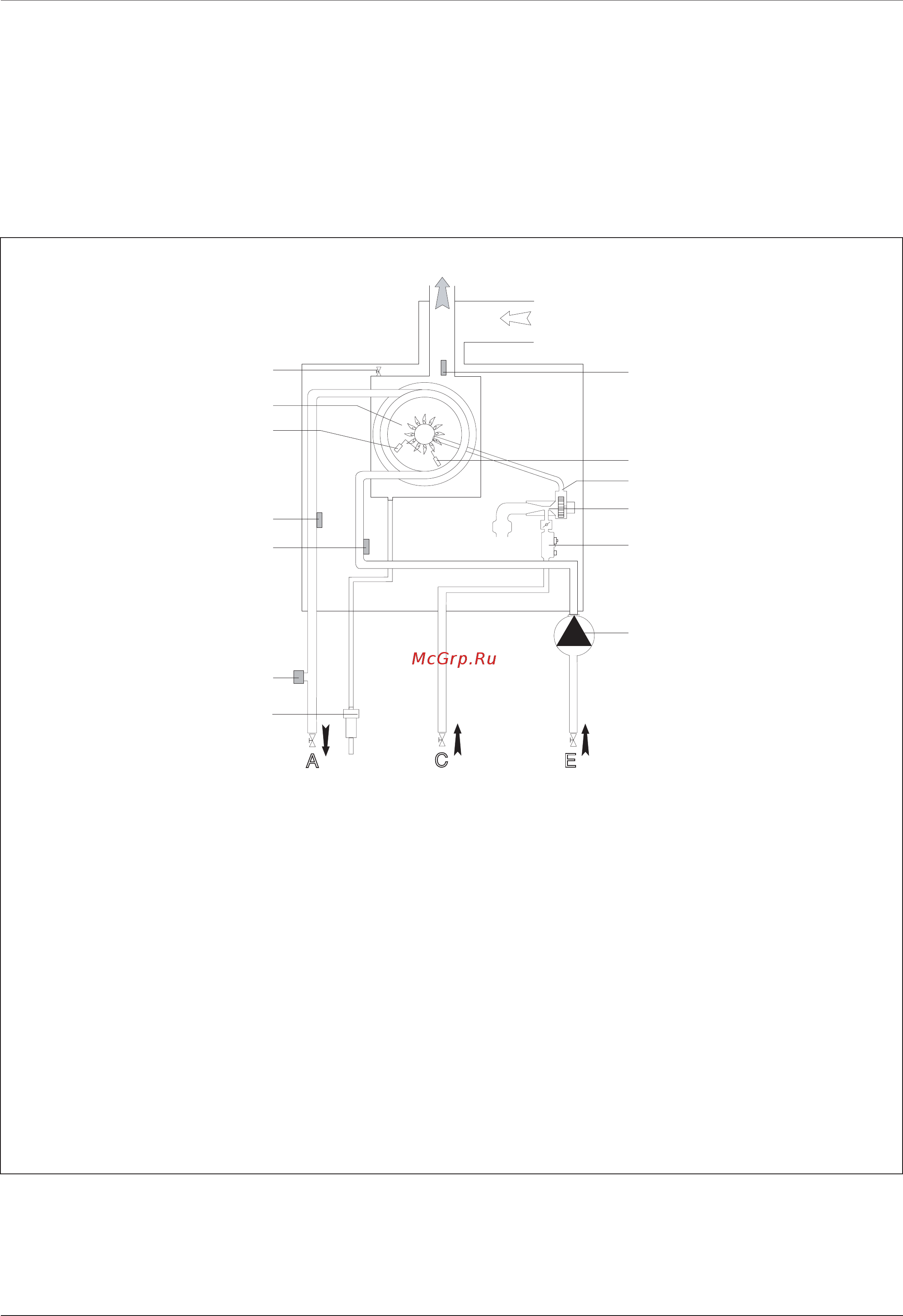

Schemat obwodów hydraulicznych Гидравлическая схема
Opis:
1. Odpowietrznik ręczny
2. Palnik
3. Elektroda zapłonowa
4. Sonda na wyjściu centralnego ogrzewania
5. Czujnik temperatury na powrocie z centralnego
ogrzewania
6. Presostat minimalnego ciśnienia
7. Syfon
8. Pompa obiegowa z odpowietrznikiem
9. Zawór gazu
10. Wentylator
11. Mieszacz gazu i powietrza
12. Elektroda jonizacyjna
13. Bezpiecznik termiczny
1
3
2
9
10
11
8
12
13
7
6
4
5
A
C
E
Обозначения:
1. Воздушный клапан
2. Первичный теплообменник
3. Электрод детектирования пламени
4. Датчик температуры в подающей линии
контура отопления
5. Датчик температуры в обратной линии контура
отопления
6. Реле мин. Давления
7. Сифон
8. Циркуляционный насос с автоматическим
переключением скоростей и воздухоотводчиком
9. Газовый клапан
10. Модулируемый вентилятор
11. Смеситель
12. Электрод контроля пламени
13. Защитный термостат
Podłączenie zasobnika
Kocioł jest przystosowany do podłączenia do zewnętrznego
zasobnika ciepłej wody użytkowej.
Regulacja temperatury odbywa się poprzez zainstalowany czujnik
NTC (zob. schemat elektryczny).
W przypadku sterowania temperaturą przy użyciu termostatu, należy
zmienić wersję kotła (z „tank” na „tylko ogrzewanie”) w parametr 2.3.8.
Szczegółowe informacje na ten temat można znaleźć w instrukcji
dołączonej do Zestawów.
Подключение косвенного бойлера.
Котел может быть подключен к внешнему косвенному бойлеру
для производства горячей воды.
Температура регулируется NTC-датчиком (в соответствии с
электрической диаграммой). Если температура контролируется
термостатом, необходимо внести поправки в версии котла
(только для емкости для нагрева) с помощью параметр 2.3.8.
