20
instalacyjne
Установка
Instalacja w przypadku ogrzewania podłogowego
W instalacjach z podgrzewaną podłogą, zamontować termostat
bezpieczeństwa na wejściu ogrzewania podłogowego. Patrz punkt
“Podłączenia Elektryczne” przy podłączaniu termostatu.
W przypadku zbyt wysokiej temperatury ogrzewania podłogowego,
kocioł wyłączy się zarówno jeśli chodzi o obieg wody użytkowej jak
i obieg wody gorącej, a na wyświetlaczu pojawia się kod błędu 1 16
“termostat podłogowy otwarty”. Kocioł uruchomi się ponownie przy
zamknięciu termostatu włączającego się automatycznie.
W przypadku, gdy nie można zainstalować termostatu, instalacja
ogrzewania podłogowego będzie musiała być zabezpieczona zawo-
rem z termostatem lub zaworem obejściowym, aby uniknąć zbyt wy-
sokiej temperatury na poziomie podłogi.
Напольное отопление (“Теплый пол”)
При устройстве напольного контура отопления (“Теплый
пол”) необходимо установить термостат в подающей линии.
Инструкции по электрическому подключению термостата см. в
разделе “Подключение дополнительных устройств” (страница
15-16).
Если температура на выходе в контур напольного отопления
будет слишком высока, то котел остановит нагрев, после
чего покажет код неисправности 1 16 (“Разомкнуты контакты
термостата напольного отопления”). Котел повторно начнет
работать, когда контакты термостата замкнуться в течение
периода автоматического перезапуска.
Если термостат не может быть установлен, то контур
напольного отопления в любом случае должен быть защищен
термостатическим клапаном, или автоматическим байпасом,
чтобы предотвратить достижение слишком высокой температуры
в контуре.

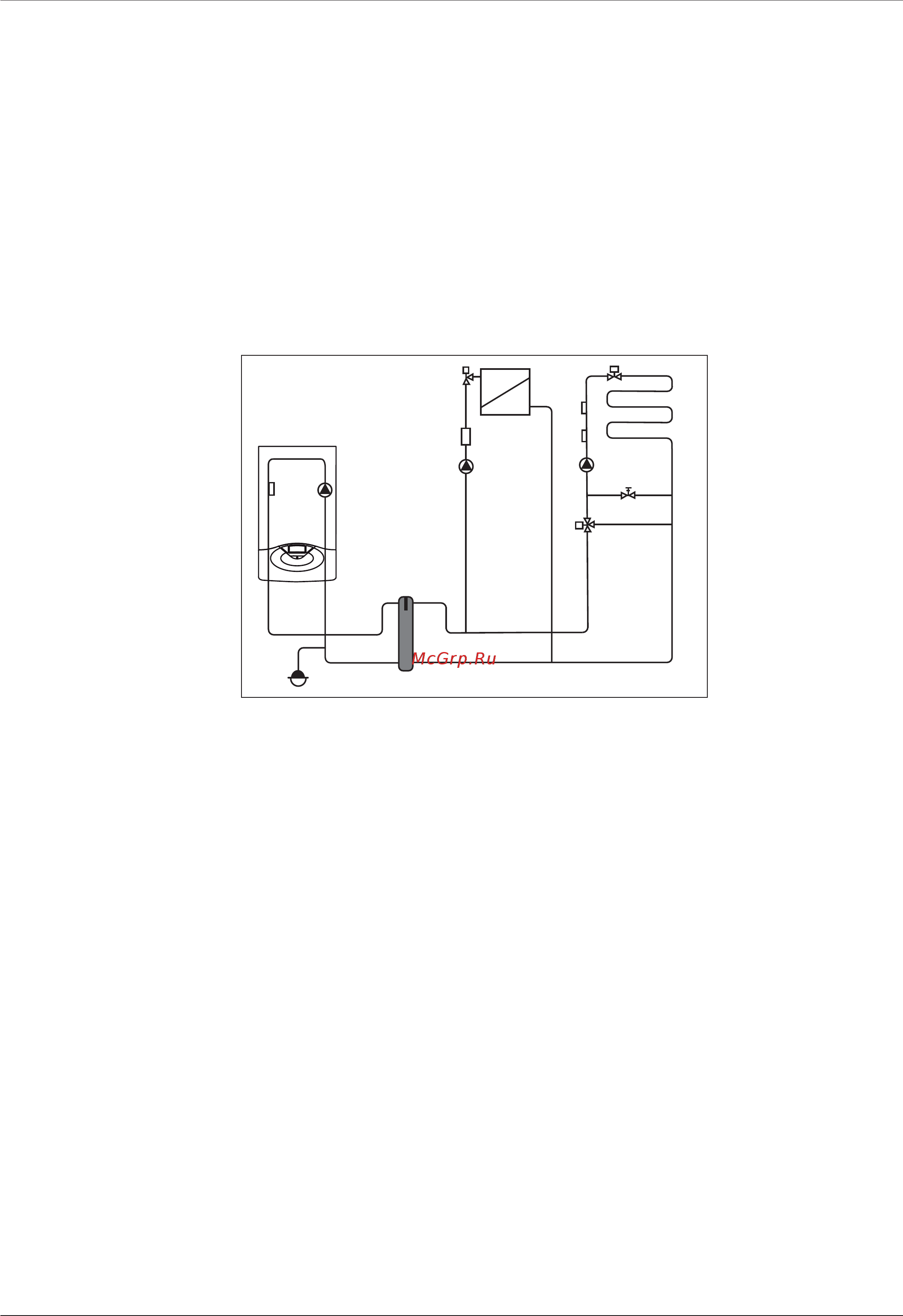

Uwaga!
Zaleca się zainstalować separator
hydrauliczny (dostępny jako
opcja) o wystarczającej długości,
między obiegiem kotła i
ogrzewania.
Uwaga!
Obowiązkowe jest zainstalowanie ltra na powrocie z instalacji CO
w celu uniknięcia sytuacji, w której nieczystości lub szlam mogą
uszkodzić urządzenie. W przypadku wymiany istniejących urządzeń
instalacja takiego ltra jest obowiązkowa.
Konstruktor nie jest odpowiedzialny za ewentualne uszkodzenia
urządzenia spowodowane brakiem instalacji ltra.
Внимание!
При использовании
нескольких
отопительных контуров
с самостоятельными
насосами необходимо
использовать
гидравлический
разделитель (см. список
аксессуаров).
Внимание!
На обратном трубопроводе рекомендуется установить грязевой
фильтр для предотвращения попадания грязи из системы
отопления в котел.
Производитель не несет ответственности за возможные
повреждения аппарата в результате отсутствия такого фильтра.
Zawór nadciśnienia
Odpływ zaworu nadciśnienia (patrz rysunek) powinien być
podłączony do syfonu odprowadzającego z możliwością kontroli
wzrokowej, aby jego zadziałanie nie wyrządziło szkód w stosunku
do osób, zwierząt i rzeczy, za które to szkody producent nie ponosi
odpowiedzialności.
Czyszczenie instalacji centralnego ogrzewania
W przypadku podłączenia kotła do starych instalacji grzewczych, w
których na ogół występuje obecność pewnych substancji i dodatków
w znajdującej się tam wodzie, należy pamiętać, że mogłyby one
wpływać negatywnie na funkcjonowanie nowego kotła i skrócić czas
jego żywotności. Przed wymianą wody należy starannie przemyć
instalację, usuwając ewentualne pozostałości lub zanieczyszczenia,
które mogłyby wpłynąć na pracę kotła. Sprawdzić również, czy
pojemność zbiornika wyrównawczego dostosowana jest do
całkowitej zawartości wody w instalacji grzewczej.
Предохранительный клапан
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению
срока его службы. Перед демонтажем старого котла обязательно
обеспечьте тщательную промывку системы от загрязнений,
способных оказать вредное воздействие на котел. Проверьте,
что объем расширительного бака соответствует параметрам
системы.
