ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

ÈÑÏÎËÜÇÎÂÀÍÈÅ

Требуется проверять установку не менее одного

раза в год с привлечением квалифицированных

специалистов.

Запуск горелки

В процессе работы горелка запускается автомати-

чески, как только температура в котле опуститься ниже точки

установки и выключается, как только температура в котле до-

стигнет заданной температуры.

Перед проведением любых сервисных и монтаж-

ных работ необходимо обесточить установку с

помощью выключателя, расположенного на рас-

пределительном щите котельного помещения.

Положение выключателя на панели управления

должно быть ВЫКЛ.

Ознакомьтесь с панелью управления (рис. 1)

Внутри панели управления нет частей, предназ-

наченных для доступа пользователя.

1. Регулировочный термостат

Предназначен для регулирования температуры теплоносите-

ля в системе отопления в диапазоне 60-90° С. Если котел ра-

ботает совместно с водонагревателем горячего водоснабже-

ния то рекомендуемая температура в котле 80°, необходимая

для достижения максимальной производительности горячего

водоснабжения.

2. Главный выключатель

Замыкает электрическую цепь управления котлом.

3. Переключатель «Зима-Лето»

Управляет работой циркуляционного насоса. При работе си-

стемы отопления должен находится в положении ВКЛ., при

работе кола в летний период на нагрев емкостного водона-

гревателя - в положении ВЫКЛ.

4. Термоманометр

Показывает температуру и давление в контуре отопления.

Температура не должна быть выше 90° С., давление не должно

быть больше 3 бар. При работе котла при температуре 90° С

необходимо понизить температуру с помощью регулировоч-

ного термостата (1). Если после этого температура не снизит-

ся, необходимо обратиться к сервисному инженеру. Давление

в системе отопления не должно опускаться ниже 1 бара.

5. Предохранительный термостат с ручным перезапуском

При повышении температуры теплоносителя в котле более

103° С сработает предохранительный термостат и разомкнет

электрическую цепь управления котла. Для того, чтобы при-

вести термостат в рабочее положение необходимо дождать-

ся, пока температура в системе отопления опуститься до 60°

С, отвинтить защитную крышку термостата и нажать красную

кнопку, расположенную под крышкой. При частом срабаты-

вании предохранительного термостата следует обратиться к

сервисному инженеру.

Работа циркуляционного насоса

Включение циркуляционного насоса системы отопления уп-

равляется защитным термостатом, смонтированным в зад-

ней части котла. Термостат включает насос после нагрева

котла более 45° С, с целью защиты котла от образования кон-

денсата, способного вызвать коррозию.

Давление в системе отопления

Котел должен быть оборудован предохранительным клапа-

ном, настроенным на 3 бара.

В процессе работы может потребоваться увеличить давле-

ние в системе отопления. Термоманометр на панели управ-

ления показывает текущее давление в системе отопления.

В случае регулярного снижения давления в системе отопле-

ния, обратитесь к вашему сервисному инженеру.

Давление в системе отопления должно быть не менее 1 бар

и должно контролироваться пользователем на регулярной

основе. Если давление снизится до 0,5 бар, реле минималь-

ного давления, установленное в котле, выключит установку

до момента, пока давление не будет более 0,8 бар. Присое-

динение крана для наполнения установки находится сзади.

Присоединение наполняющего трубопровода может осуще-

ствляться через отдельный кран. Убедитесь, что установка

выключена, когда производится ее заполнение. Используйте

для выключения главный выключатель на панели управления.

За дополнительной информацией обратитесь к вашему сер-

висному инженеру.

Предохранительный клапан находится сзади установки. Если

давление в системе отопления превысит 3 бар, клапан от-

кроется и снизит давление до безопасного значения.

В случае срабатывания предохранительного

клапана обратитесь к вашему сервисному инже-

неру.

Жидкость на выходе предохранительного

клапана может иметь высокую темпера-

туру и вызвать ожог.

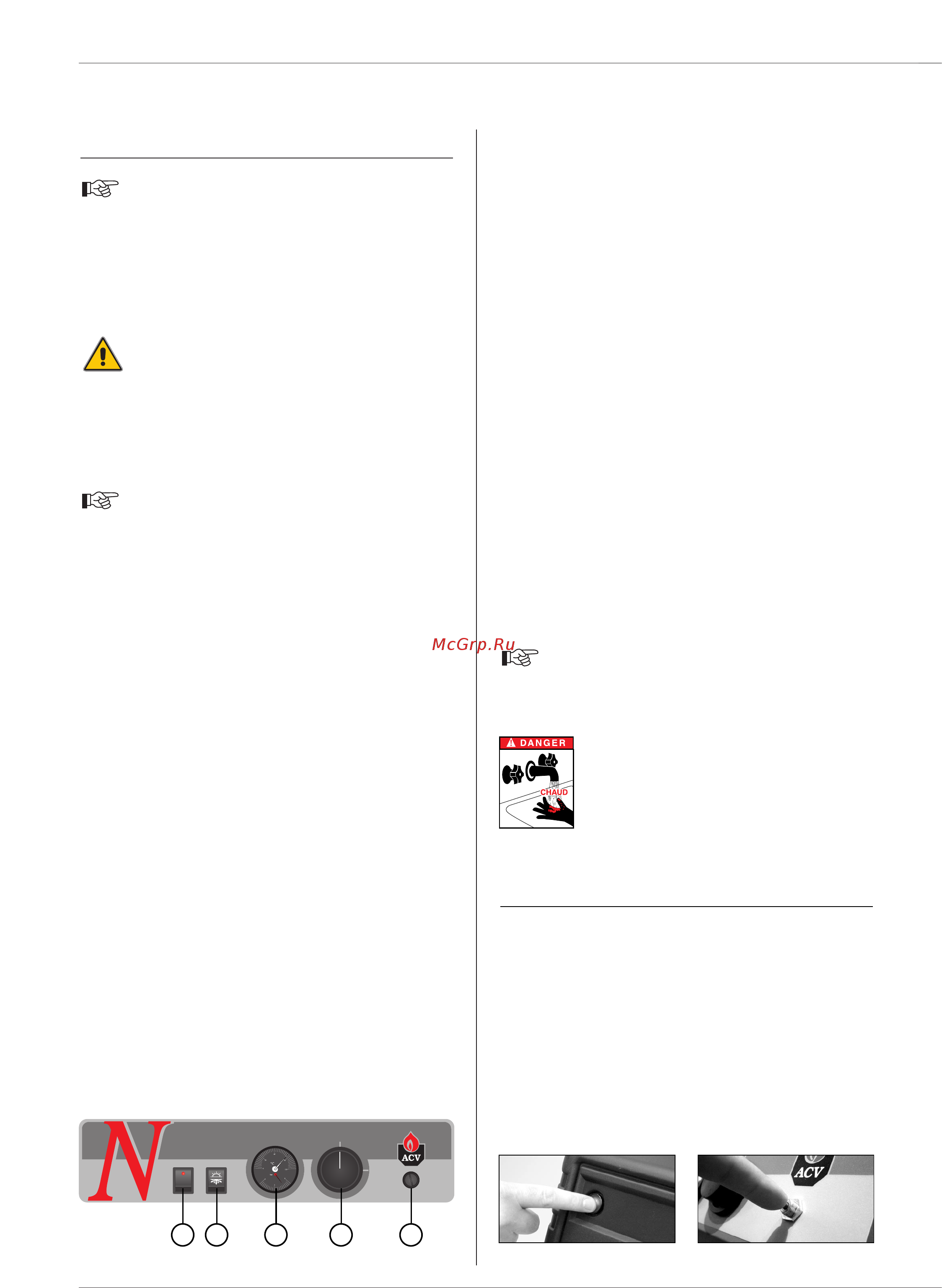

Рис. 1 : Панель управления Рис. 2 Рис. 3

1 5432

ÑÍßÒÈÅ ÁËÎÊÈÐÎÂÊÈ ÃÎÐÅËÊÈ

При блокировке работы горелки:

1. Мигает лампа на передней панели горелки.

2. Нажмите на лампу, являющуюся одновременно кнопкой

перезапуска горелки (рис. 2). Через несколько секунд

должен начаться цикл перезапуска горелки.

3. Если перезапуск не происходит, проверьте

предохранительный термостат, расположенный под крышкой

(рис. 3).

4. В случае продолжения неисправностей обратитесь к

сервисному инженеру.
