ACV N2 [6/18] Ãàáàðèòíûå ðàçìåðû

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ÃÀÁÀÐÈÒÍÛÅ ÐÀÇÌÅÐÛ

Изделие поставляется проверенным и упакованным на

деревянном поддоне, обернутым в полиэтиленовую пленку с

защитой боковых граней от повреждения. После доставки и

распаковки проверьте изделие на предмет повреждений.

Для целей транспортировки обратитесь к данным,

приведенным ниже.

ÝÊÑÏËÓÀÒÀÖÈÎÍÍÛÅ ÏÀÐÀÌÅÒÐÛ

Максимальное рабочее давление

– 3 Бар

Испытательное давление

– 4.5 Бар

Максимальная рабочая температура

– 90 °C

Ø D

ÎÑÍÎÂÍÛÅ ÕÀÐÀÊÒÅÐÈÑÒÈÊÈ N 1 N 2 N 3

Теплопроизводительность кВт 22/28 30/41 40/57

Номинальная мощность кВт 20/25 28/36 36.5/51

Давление в камере сгорания мБар 0.15 0.17 0.15

Объем греющей жидкости Л 31 37 53

Присоединение отопления

∅∅

1” 1” 1” 1/4

мм

∅∅

мм

Масса, кг

N 1 470 700 566 130 550 445 260 108

N 2 470 765 566 130 615 510 260 122

N 3 530 805 656 150 645 550 260 157

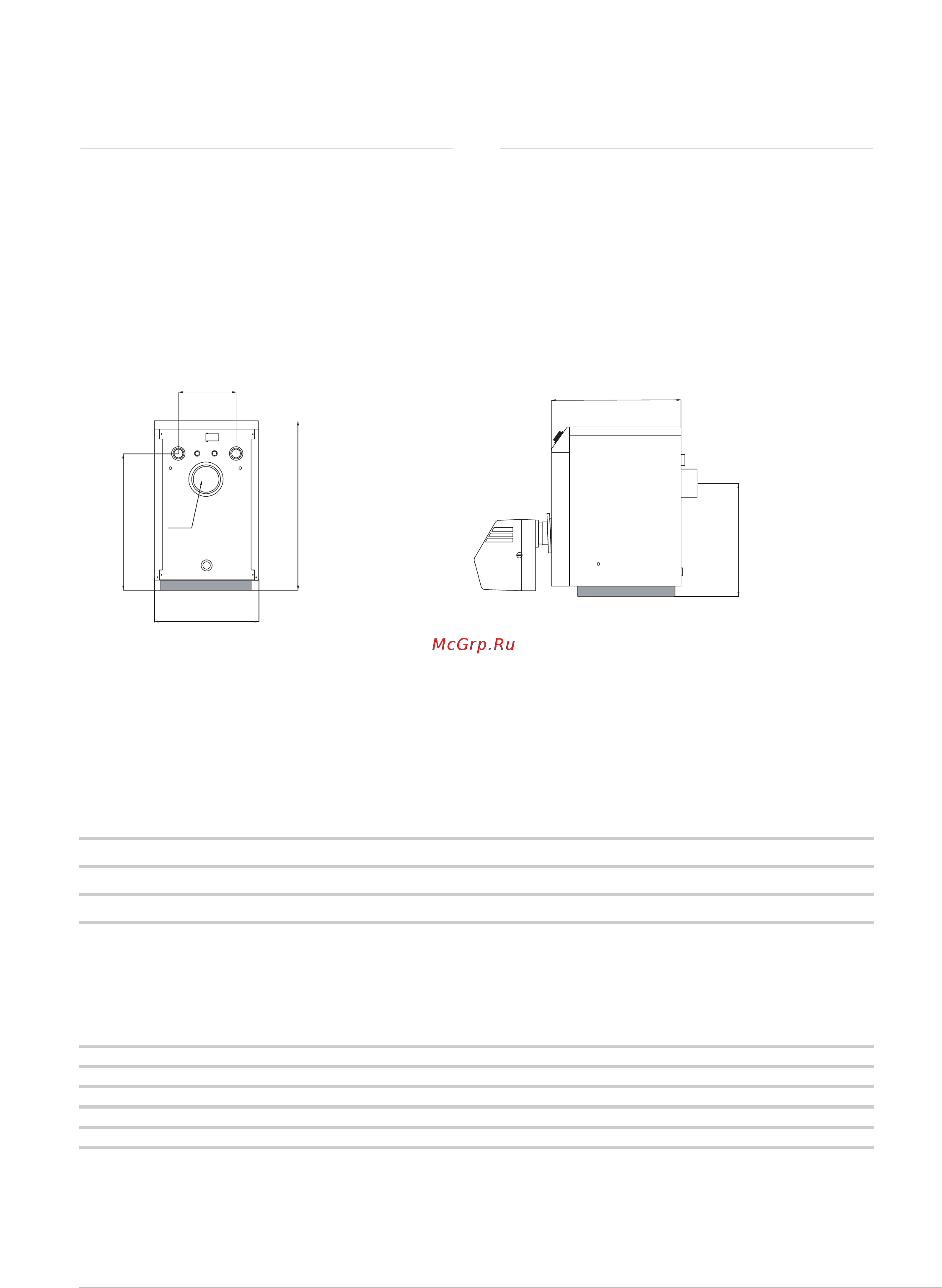

Рис. 5 : Габаритные размеры
