3
ОПИСАНИЕ
ÎÁÙÅÅ ÎÏÈÑÀÍÈÅ
* Котел типа N предназначен для нагрева теплоносителя си-
стемы отопления.
* Котел может эксплуатироваться с низкозамерзающими
жидкостями на основе этиленгликоля (пропиленгликоля).
* Панель управления имеет главный выключатель, регулиро-
вочный термостат, переключатель «зима-лето», термомано-
метр, предохранительный термостат.
* Котел предназначен для присоединения к дымоходам с ес-
тественно тягой.
* Котел предназначен для работы с горелками с одной ступе-
нью мощности, с принудительной подачей воздуха на горе-
ние и сжигающих жидкое топливо (солярку), природный газ,
пропан или бутан.
* Котел поставляется без горелки.
ÏÐÈÍÖÈÏ ÄÅÉÑÒÂÈß
Электрическая цепь котла предназначена для управления ра-
ботой горелки в зависимости от температуры теплоносителя
системы отопления. Управление включением и выключением
горелки осуществляется регулировочным термостатом, чув-
ствительный элемент которого расположен в контуре отоп-
ления котла.
* Предохранительный термостат выключает горелку, при до-
стижении температуры в котле более 103° С. Термостат тре-
бует перезапуска вручную, для повторного включения котла.
* Защитный термостат, расположенный сбоку корпуса котла,
задерживает пуск циркуляционного насоса до достижения
температуры теплоносителя 45° С. Это необходимо для за-
щиты камеры сгорания от низкотемпературной коррозии,
вызываемой конденсатом водяных паров в продуктах сгора-
ния.
ÊÎÍÑÒÐÓÊÒÈÂÍÛÅ ÎÑÎÁÅÍÍÎÑÒÈ
Тело котла
Тело котла изготовлено из углеродистой стали STW`22.
Камера сгорания
Камера сгорания большого объема, полностью охлаждается
водой и обеспечивает оптимальное горение факела горелки.
Теплообменные поверхности
Внутри камеры сгорания расположены теплообменные по-
верхности, дополнительно оснащенные турбулизаторами из
хромированной стали. Турбулизаторы вынимаются с перед-
ней части камеры сгорания. Они предназначены для улучше-
ния теплоотдачи продуктов сгорания.
Дверь камеры сгорания
Дверь камеры сгорания, выполненная из углеродистой стали
STW 22, открывается вправо или влево. Дверь имеет внут-
реннюю теплоизоляцию из керамического волокна и кирпич
из вермикулита.
Теплоизоляция
Тело котла имеет теплоизоляцию, выполненную из мине-
ральной ваты.
Кожух
Декоративный кожух котла выполнен из стальных панелей,
окрашенных порошковым методом при температуре 220° С,
с предварительным обезжириванием и фосфотацией.

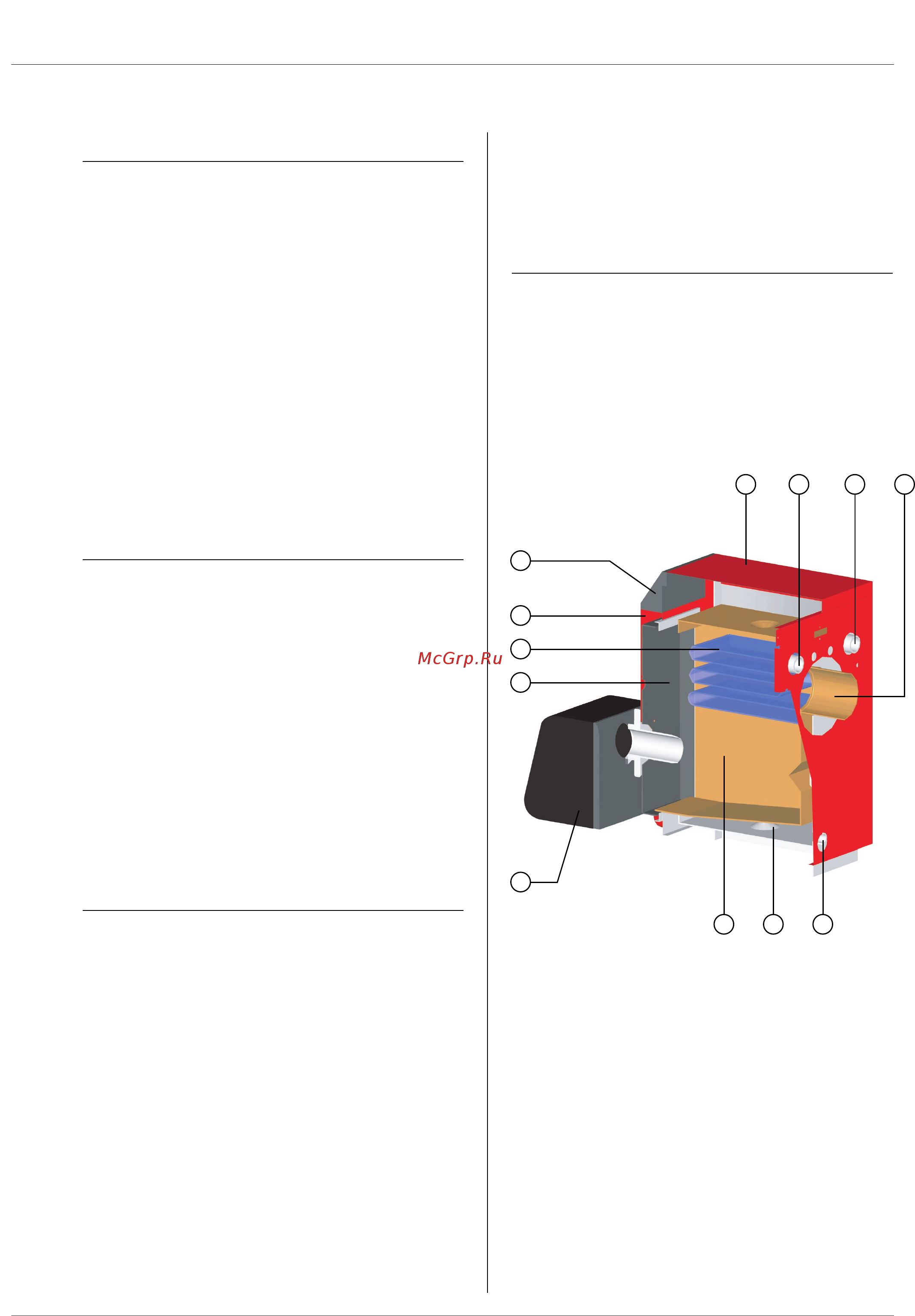

ÓÑÒÐÎÉÑÒÂÎ ÊÎÒËÀ
1. Кожух котла
2. Подающая линия
3. Обратная линия
4. Присоединение дымохода
5. Контур отопления
6. Камера сгорания
7. Дренажное отверстие
8. Горелка (в поставку не входит)
9. Дверь камеры сгорания
10. Теплообменные поверхности
11. Передняя панель
12. Панель управления
1 2
756
3
12
10
9
11
8
4
Рис. 4 : Устройство котла
