ACV Delta Performance SV/50 [12/36] Установка
![ACV Delta Performance SV/50 [12/36] Установка](/views2/1407258/page12/bgc.png)
12
УСТАНОВКА
Br
B
B
Br
Gr
G
Y
Bk
Br
BG 2000-SV
Delta Performance SV
Y/Gr
Br
Br
Or
BBB
B
Or
B
Y/Gr
Or
Gr
G
Bk
Y
B
Y/Gr
Y/Gr
12
1
3
4
711
10
9
8
2
6
5
7
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Источник питания
Котел подключается к однофазной электрической сети
230В / 50 Гц. Необходимо установить электрощит с главным
выключателем и предохранителем на 6А для возможности
отключения котла от электросети на время сервисного
обслуживания и ремонтных работ.
Соответствие стандартам
Подключение должно осуществляться согласно действующим
местным стандартам и правилам.
Безопасность
Внутренний бак из нержавеющей стали должен иметь
отдельное заземление.
Перед проведением каких-либо работ котел
должен быть отключен от электрической сети.

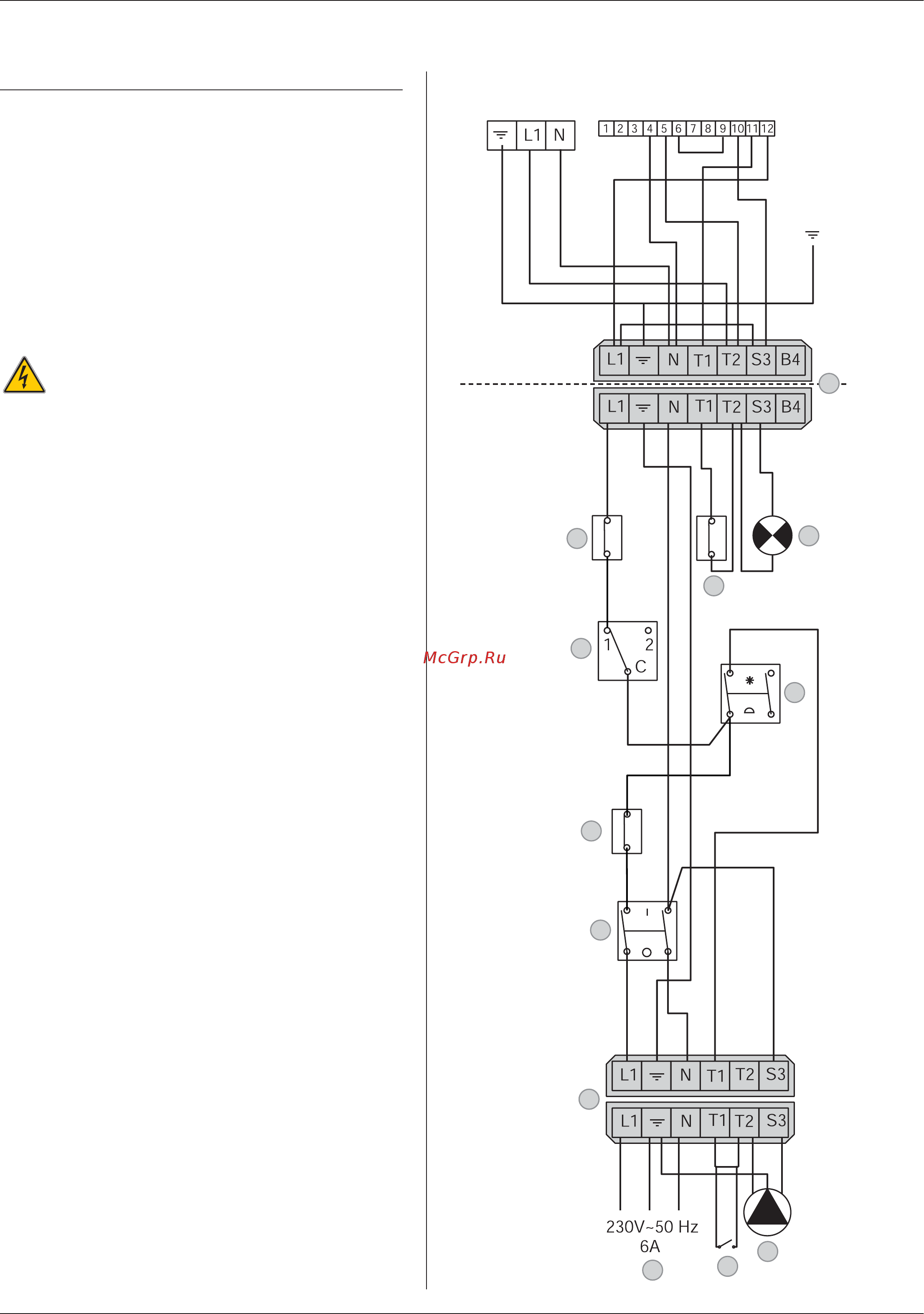

Электрические соединения для котла SV (рис 10)
1. Предохранительный термостат (60/90°С)
2. Регулировочный термостат (95°С)
3. Предохранительный термостат с ручным перезапуском
(макс. 103°С)
4. Главный выключатель
5. Кнопка перезапуска котла
6. Индикаторная лампа блокировки котла
7. Переключатель Зима/Лето
8. Подключение электропитания
9. Комнатный термостат (опция)
10. Подключение циркуляционного насоса
11. Разъем подключения электросоединений
(6Iи полярный)
12. Штекер подключения горелки (7Iи полярный)
Электрические соединения для котла MV (рис 11)
1. Потенциометр (60/90°C)
2. Предохранительный термостат (95°C)
3. Предохранительный термостат с ручным перезапуском
(макс. 103°С)
4. Главный выключатель
5. Кнопка перезапуска котла
6. Индикаторная лампа блокировки котла
7. Переключатель Зима/Лето
8. Подключение электропитания
9. Комнатный термостат (опция)
10. Подключение циркуляционного насоса
11. Разъем подключения электросоединений
(6Iи полярный)
12. Штекер подключения горелки (7Iи полярный)
13. Подключение вентилятора (управляющий сигнал
и электропитание 230В)
14. Датчик NTC
15. Электронная плата управления
16. Автомат горелки
Обозначение проводников
B. Синий
Bk. Черный
Br. Коричневый
G. Серый
Gr. Зеленый
Or. Оранжевый
R. Красный
W. Белый
Y. Желтый
Y/Gr. Желтый/Зеленый
Delta performance SV (рис.10)
