7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБЩАЯ ИНФОРМАЦИЯ
Изделие поставляется полностью собранным, проверенным,
и упакованным: на деревянном основании, с защитой боковых
граней от повреждения, обернутым в термоусадочную
пластиковую пленку. При получении и после распаковки
проверьте изделие на предмет повреждений. Для целей
транспортировки ознакомьтесь с габаритными размерами и
массой, приведенными ниже:
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальное рабочее давление (бойлер заполнен водой)
— контур отопления: 3 бар
— контур водоснабжения: 10 бар
Испытательное давление
— контур отопления: 4,5 бар
— контур водоснабжения: 13 бар
Рабочая температура
— Максимальная рабочая температура: 90°С

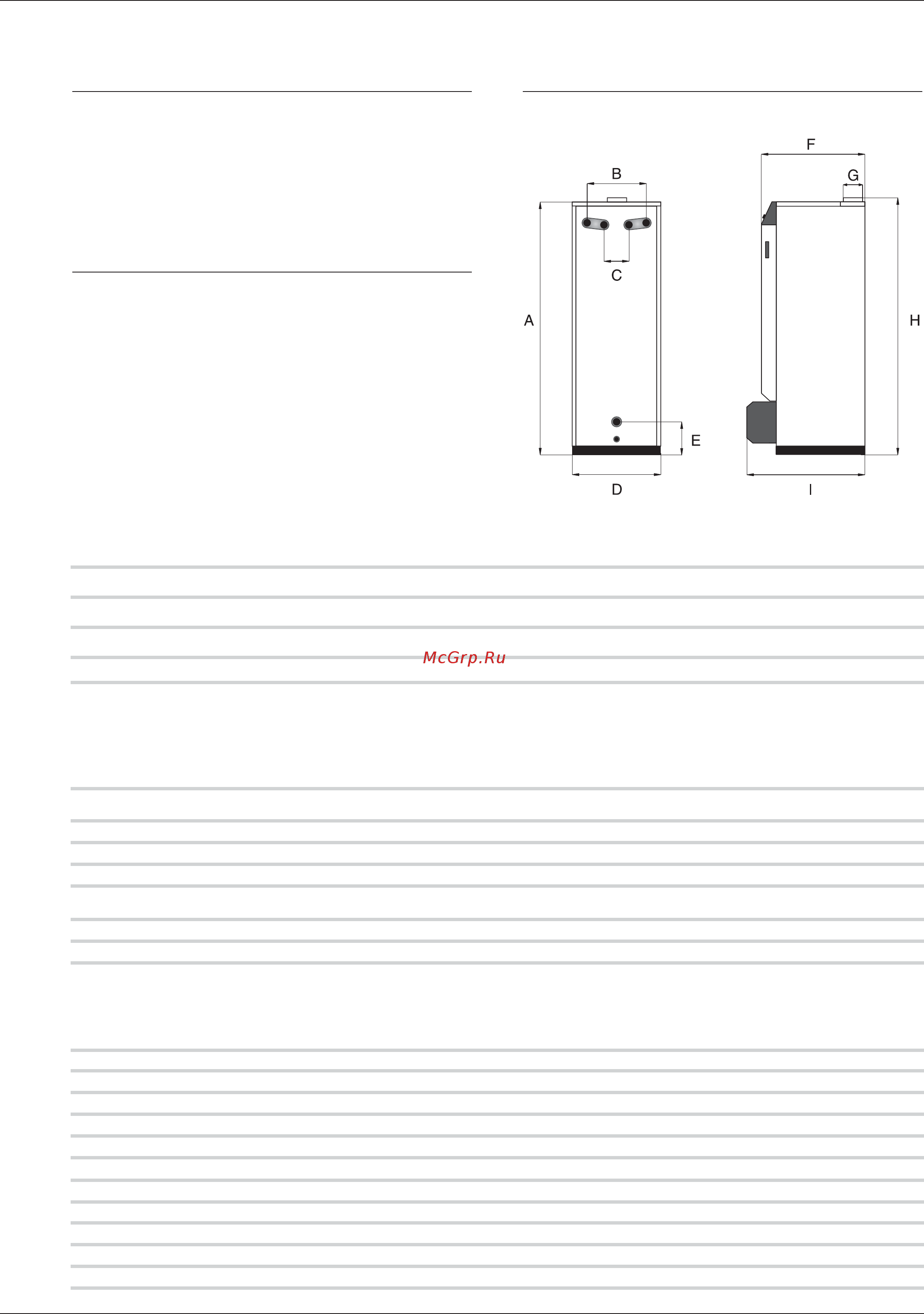

ГАБАРИТНЫЕ РАЗМЕРЫ
ПРОИЗВОДИТЕЛЬНОСТЬ ГОРЯЧЕЙ САНИТАРНОЙ ВОДЫ SV/35 SV/50 MV/35 MV/50
• Температура греющей жидкости 80°C
Пиковая производительность при 40°C (іT = 30°C) л/10мин 291 328 291 328
Пиковая производительность при 40°C (іT = 30°C) л/60мин 1044 1393 1044 1393
Непрерывная производительность при 40°C (іT = 30°C) л/час 920 1352 920 1352
• Нагрев до 60°C
Начальное время нагрева минут 20 13 20 13
После охлаждения 140 л до 45°C минут 10 8 10 8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SV/35 SV/50 MV/35 MV/50
Теплопроизводительность кВт 34,9 50 10 / 34,9 15 / 50
Полезная мощность кВт 32 46,7 9,5 / 32 14,5 / 46,7
Потери тепла через корпус (при нагреве до 60°C) % 0,5 0,5 0,5 0,5
Общий объем л 127 162 127 162
Объем греющего контура л 62 82 62 82
Присоединение контура отопления 1” 1” 1” 1”
Присоединение контура водоснабжения ∅ 3/4” 3/4” 3/4” 3/4”
Поверхность теплопередачи м
2
1,99 2,46 1,99 2,46
КПД % 92,9 93,5 96,4 / 92,9 97 / 93,5
Содержание CO
2
в продуктах сгорания % 99 9 9
Массовый выход продуктов сгорания г/с 16,1 23 4,6 / 16,1 23
A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
G
мм
H
мм
I
мм
кг (*)
Delta Performance SV/35 1585 390 200 542 125 645 80/80/125 1610 800 182
Delta Performance SV/50 1830 390 200 542 125 645 100/100/150 1880 800 220
Delta Performance MV/35 1585 390 200 542 125 645 80/80/125 1610 800 182
Delta Performance MV/50 1830 390 200 542 125 645 100/100/150 1880 800 220
(*) Масса сухого котла
