ПОМЕЩЕНИЕ КОТЕЛЬНОЙ
Важно
• Держите вентиляционные решетки все время открытыми.
• Не храните легковоспламеняющиеся материалы
в помещении котельной.
• Не храните рядом с котлом коррозионноIактивные
вещества, такие как краска, растворители, хлориды, соль,
мыло и другие чистящие средства.
Доступ к оборудованию
Помещение котельной должно быть достаточно большим для
обеспечения легкого доступа к котлу. Ниже приводятся
минимальные рекомендуемые расстояния вокруг котла:
• спереди 500 мм
• сзади 150 мм
• сбоку 100 мм
• сверху 700 мм
Вентиляция
Помещение котельной должно быть оборудовано приточной и
вытяжной вентиляцией как показано ниже.
Пользователь должен убедиться, что помещение котельной
удовлетворяет местным стандартами и правилам.
Примечание: Данные для значений (B) и (С) принимать
только для подключений типа В23.
Присоединение типа В23 (рис.3)
Дымоход должен быть присоединен к котлу металлической
трубой под углом от котла к дымоходу. .
Присоединение включает:
A.. Верхняя вытяжная вентиляция
B. Нижняя приточная вентиляция
C. Регулятор тяги
D. Смотровое окно
E. Высота дымохода
F. Диаметр дымохода
SV - MV / 35 SV - MV / 50
Вентиляция
Минимальный объем
приточного воздуха м
3
/ч 63 90
Вентиляция верхнего
уровня (A) дм
2
1,5 1,5
Вентиляция нижнего
уровня (B) дм
2
1,5 2
Регулятор тяги (C) ∅ 80 100
Основание
Основание, на которое может быть установлен котел, должно
быть сделано из негорючих материалов.
ПРИСОЕДИНЕНИЕ ДЫМОХОДА
Важно
Котел должен быть установлен
квалифицированным техническим персоналом
в соответствии с местными стандартами
и правилами.
Диаметр дымохода должен быть не меньше
диаметра газохода на выходе из котла.

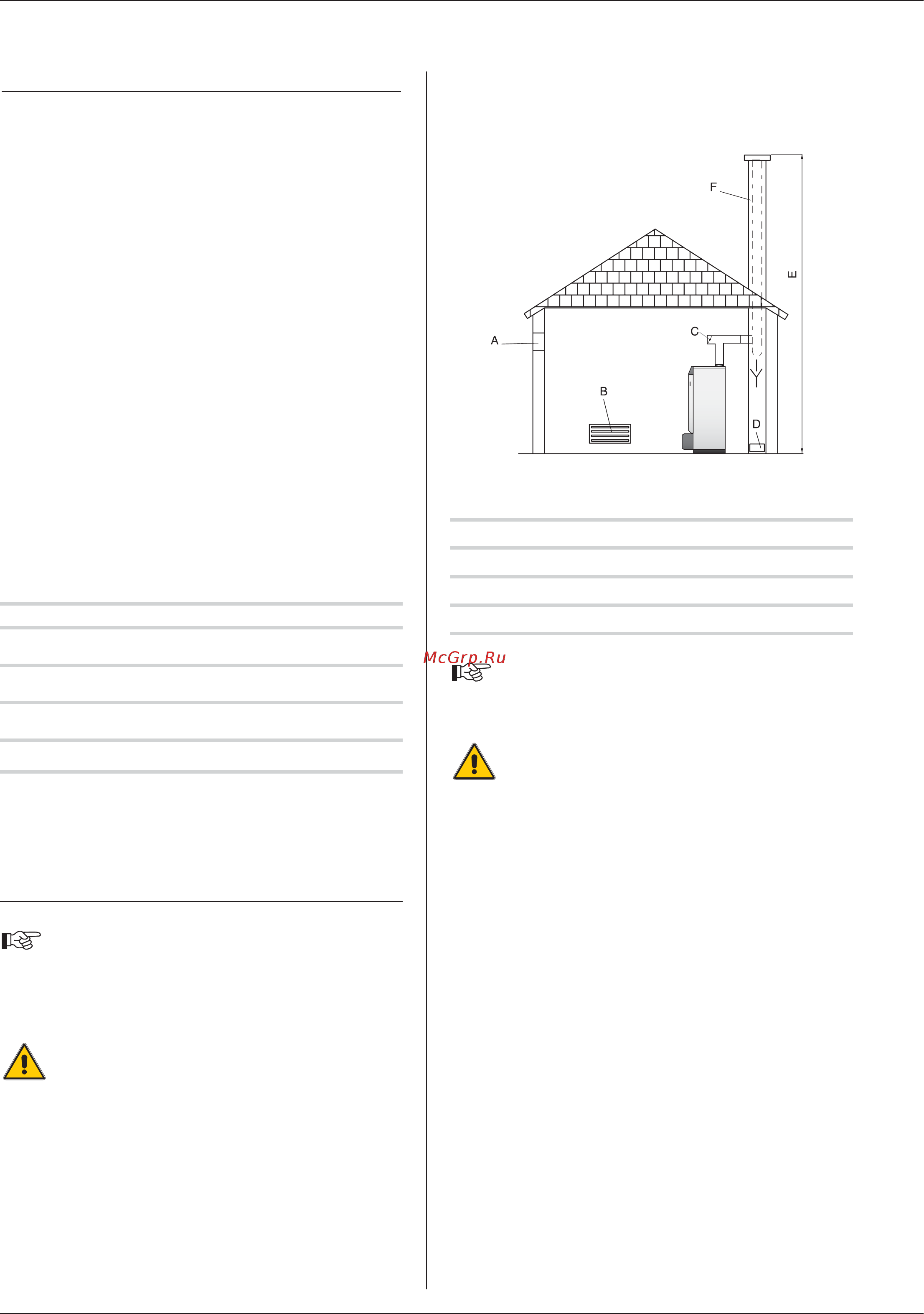

Рис.3: Вентиляция котельной и присоединение дымохода
Важное замечание:
Значения в таблице указаны только как
ориентировочные.
Вследствие высокой эффективности, котлы
имеют низкую температуру дымовых газов. Это
может привести к образованию конденсата, что
может вызвать повреждение некоторых
дымоходов. Для исключения этой опасности мы
настоятельно рекомендуем произвести
утепление дымохода.
Для получения более подробной информации по
утеплению дымоходов свяжитесь с сервисной
службой.
SV - MV / 35 SV - MV / 50
Дымоход
E = 5 м ∅ min. F мм 213 236
E = 10 м ∅ min. F мм 179 199
E = 15 м ∅ min. F мм 162 179
8
