ОПИСАНИЕ ОБОРУДОВАНИЯ
Система“баквбаке”
Система “бак в баке” представляет из себя емкостной водона-
греватель, который состоит из двух баков, помещенных один
в другой: внутренний бак (вторичный) из нержавеющей стали
содержит санитарную воду, внешний бак (первичный) содержит
теплоноситель системы отопления, который омывает вутренний
бак с санитарной водой и нагревает ее.
Теплообменникиаккумуляторгорячейводы
Внутренний бак является “сердцем” бойлера: он работает с кор-
розионоактивной санитарной водой, при высоком давлении и
переменной температуре. Бак изготовлен из хромо-никелевой
нержавеющей стали (нерж. сталь марки 304), свареным в защит-
ной среде аргона. Перед сборкой, конвективные участки бака
упрочняются и пассивируются для увеличения срока службы
бака и улучшения практического сопротивления коррозии.
Наружным стенкам бака придается волнообразный профиль.
Такая конструкця обеспечивает сопротивление давлению и огра-
ничивает отложение накипи путем циклов удлинения и сжатия
бака.
Бакконтураотопления
Внешний бак, содержащий теплоноситель системы отопления,
изготовлен из углеродистой стали марки STW 22.
Теплоизоляция
Внешний бак утеплен слоем вспененого полиуретана, толщиной
50 мм. При нанесении теплоизоляции на корпус применяется
технология без исползования хлорфторуглерода.
Корпус
Корпус изготовлен из полипропилена - пластичного материала,
устойчивого к повреждениям, и втоже время, с привлекательным
дизайном и цветом.
ЭлектрическийнагревательныйэлементдляSLE(опция)
Бойлеры SLE предусматривают возможность дополнительной
комплектации электрическим нагревательным элементом со
встроенными регулировочным и предохранительным термо-
статом.
Основной регулировочный термостат бойлера не может управ-
лять электрическим нагревательным элементом.
ВВЕДЕНИЕ
ОПИСАНИЕ ПРИНЦИПОВ РАБОТЫ
Операционный цикл
После срабатывания термостат включает циркуляционный насос,
который подает теплоноситель в бойлер. Теплоноситель циркули-
рует вокруг нутреннего бака и нагревает санитарную воду. Когда
заданная на термостате температура достигнута, то термостат
останавливает насос.
Выключено Нагрев Хранение Использование
Холодная вода
Греющий контур
Контур ГВС
Потери тепла в режиме хранения горячей воды,
Модель Потеритепла[ВТ]
SLE130 ∆T = 50°C 79,8
SLE160 ∆T = 50°C 82,2
SLE210 ∆T = 50°C 85,6
SLE240 ∆T = 50°C 88,8
SLE300 ∆T = 50°C 93,2
Температура воздуха в помещении: 20°C
Напряжение
[В]
Силатока
[А]
Мощность
[кВт]
Артикул
1 х 220 В 13
3
кВт
10800081
3 х 380 В + N 4.4
3
кВт
10800082
1 х 220 В 26
6
кВт
10800083
3 х 380 В + N 8.8
6
кВт
10800084

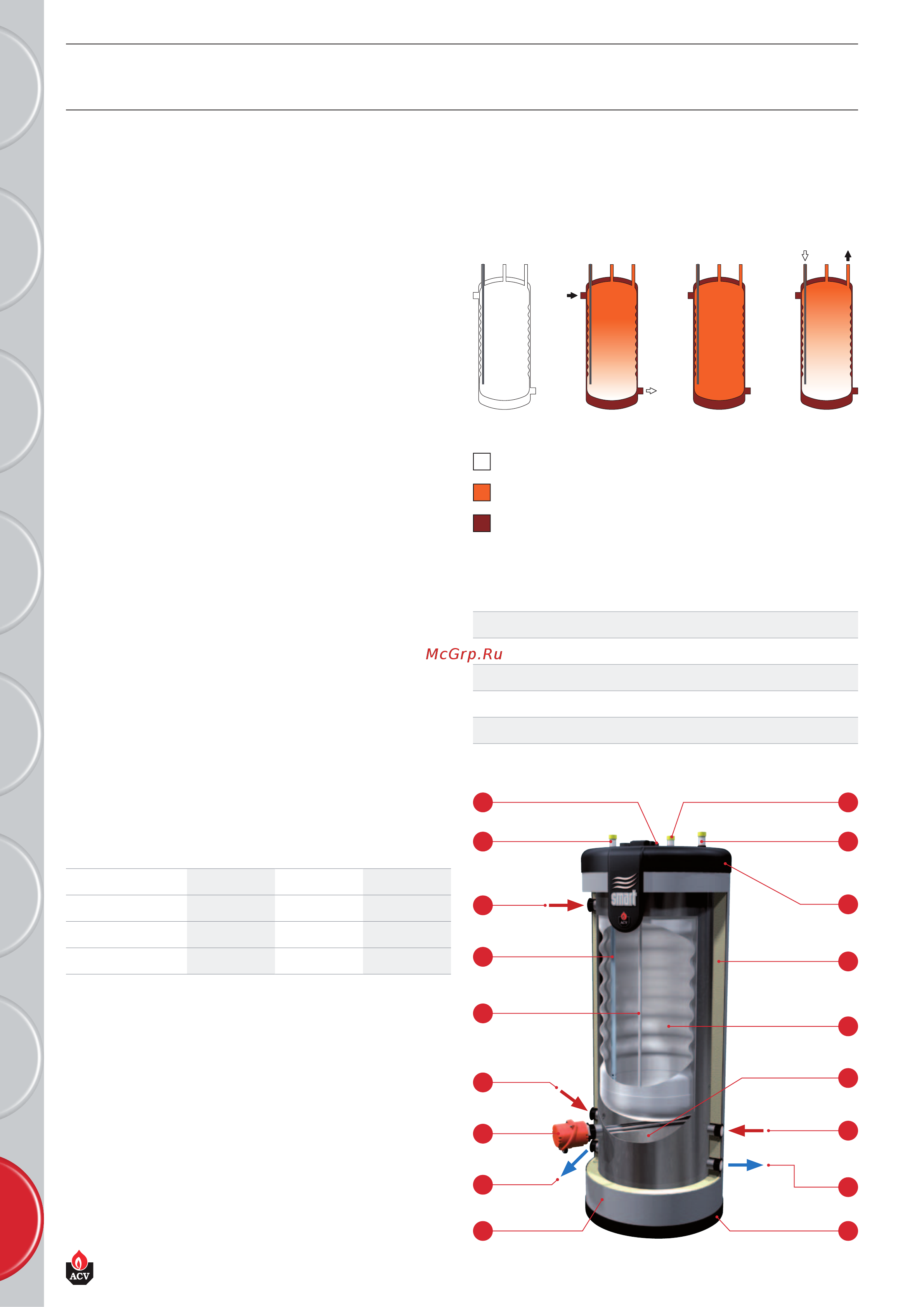

1. Ручной воздухоотводчик
2. Вход холодной воды (контур ГВС)
3. Присоединение подающей линии от системы отопления
4. Плунжер PVCC
5. Гильза с измерительными приборами
6. Вход греющей жидкости (только SLE 210 - 240 - 300)
7. Электрический нагревательный элемент (опция)
8. Выход греющей жидкости
9. Кожух из полипопилена
10. Патрубок рециркуляции ГВС
11. Выход горячей воды (контур ГВС)
12. Верхняя полипропиленовая крышка
13. Теплоизоляция
14. Бак из нержавеющей стали
15. Бак из углеродистой стали
16. Вход системы отопления (только SLE 210 - 240 - 300)
17. Выход системы отопления (только SLE 210 - 240 - 300)
18. Нижняя полипропиленовая крышка
1 10
2
3
4
5
8
9
11
12
15
13
14
7
6
17
18
16
