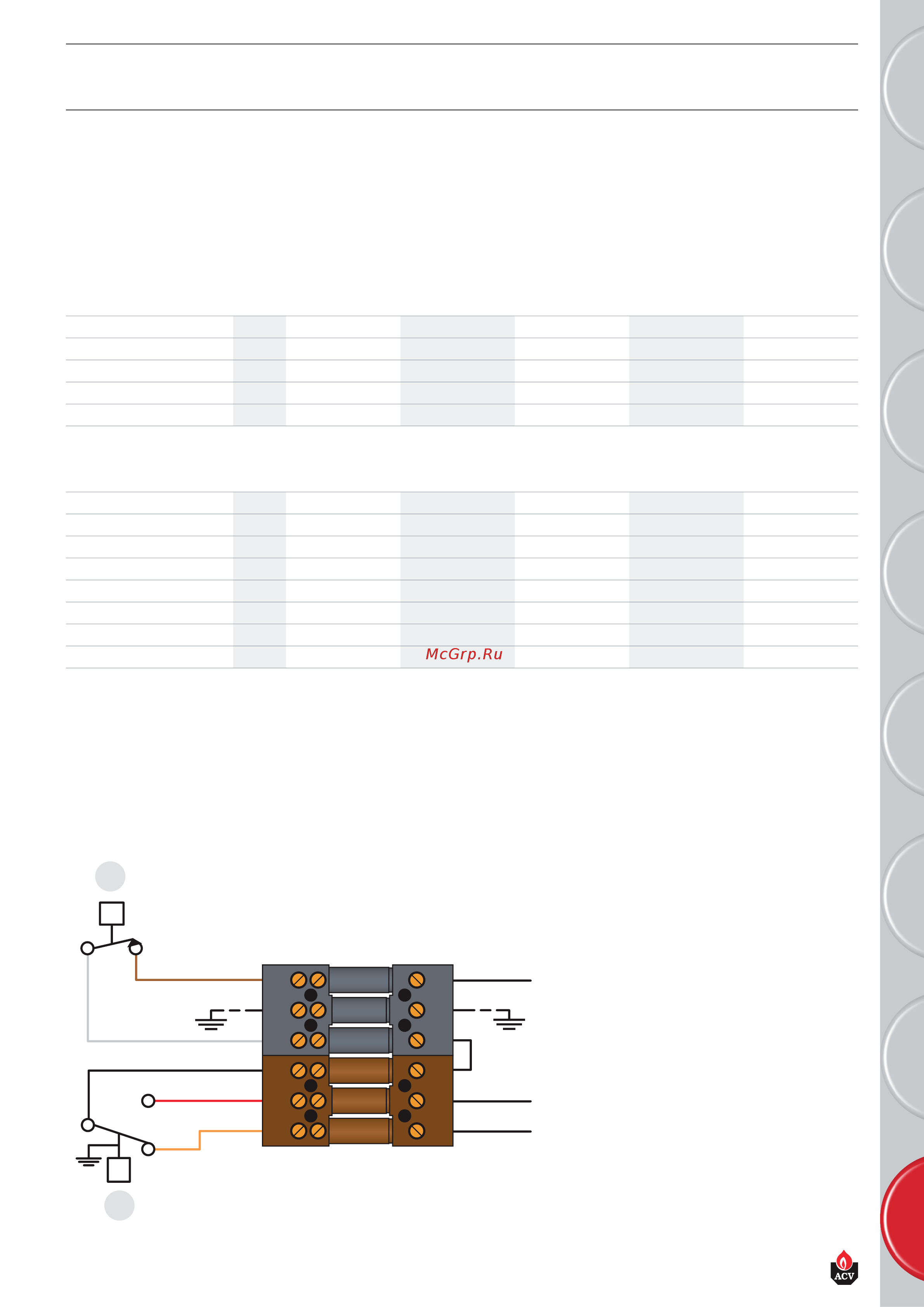

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Максимальное рабочее давление [емкости заполнены водой]
- Греющий контур: 0,3 МПа (3 бар)
- Контур ГВС: 1 МПа (10 бар)
Максимальное рабочее давление [емкости заполнены водой]
- Греющий контур: 0,45 МПа (4,5 бар)
- Контур ГВС: 1,30МПа (13,0 бар)
Рабочая температура
- Максимальная рабочая температура: 90°C
Качество воды
• Хлориды: < 150 мг/л [сталь 304l]
• 6 ≤ ph ≤ 8
Bk. Черный
Br. Коричневый
Or. Оранжевый
R. красно
W. Белый
Y/Gr. Желто-зеленый
ЭЛЕКТРИЧЕСКАЯ СХЕМА
1. Защитный термостат с ручным перезапуском [103°C]
2. Регулировочный термостат [60-90°C]
Характеристика
SLE
130
SLE
160
SLE
210
SLE
240
SLE
300
Общий объем л 130 161 203 242 293
Объем греющего контура л 55 62 77 78 93
Расход греющей жидкости л/ч 2100 2600 3500 4200 5500
Потеря напора в греющем
контуре
кПа 17 22 37 45 51
Площадь поверхности нагрева м
2
1,03 1,26 1,54 1,94 2,29
Производительность по
нагреву горячей воды
SLE
130
SLE
160
SLE
210
SLE
240
SLE
300
Производительность при 40°C л/10 мин 236 321 406 547 800
Производительность при 60°C л/10 мин 117 161 209 272 370
Производительность при 40°C л/60 мин 784 1063 1349 1820 2360
Производительность при 60°C л/60 мин 384 549 689 913 110 0
Производительность при 40°C л/ч 658 890 1132 1527 2100
Производительность при 60°C л/ч 320 465 576 769 970
Время предварительного
нагрева
мин 22 22 20 20 22
Подводимая мощность кВт 23 31 39 53 68
Температура греющей жидкости: 85°C Холодная вода при температуре: 10°C
1
Y/Gr
Br
Y/Gr
R
W
Or
Bk
T2S3 T1 NL1
T2 S3T1NL1
t
2
c
1
2
t
c1
L
N/C
N/O
