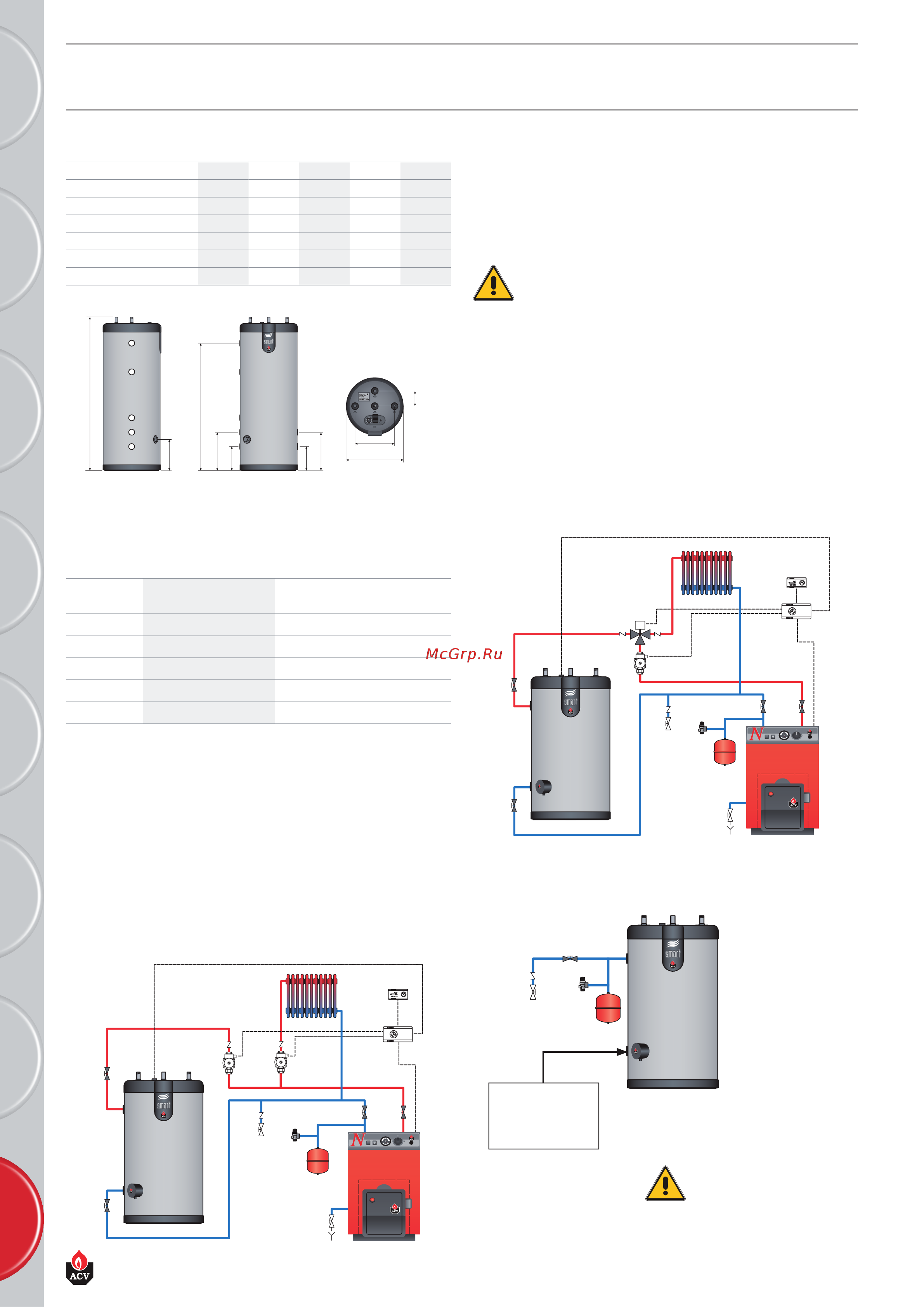

RU • 6
661Y0200 • F
ENFRRU PL DE IT ES NL
УСТАНОВКА
ПРИСОЕДИНЕНИЕ ТЕПЛОСНАБЖЕНИЯ
РАЗМЕР ПАТРУБКОВ
Модель
Присоединение
отопления
Присоединение
ТЭНа(опция)
SLE130 Ø1”[внутр.] Ø1”1/2[внутр.]
SLE160 Ø1”[внутр.] Ø1”1/2[внутр.]
SLE210 Ø1”[внутр.] Ø1”1/2[внутр.]
SLE240 Ø1”[внутр.] Ø1”1/2[внутр.]
SLE300 Ø1”[внутр.] Ø1”1/2[внутр.]
УСТАНОВКА
Данный бойлер не должен устанавливаться в местах, где он
будет подвергаться воздействию атмосферных агентов.
Выберете подходящее место для установки бойлера, в
соответствии с расположением котла и трубопроводов системы
холодного и горячего водоснабжения, для снижения потерь
тепла и уменьшения потерь давления.
Тольконапольнаяустановка.
1. Кран заполнения сисстемы
2. Предохранительный клапан 3бар
3. Расширительный бак
4. Сливной кран
5. Отсечной кран системы отопления
6. Комнатный термостат
7. Дополнительная автоматика управления [BC 03]
8. Циркуляционный насос бойлера
9. Циркуляционный насос системы отопления
10. 3х-ходовой моторизированный клапан
5
5
5 5
1
8
9
4
2
3
6
7
Бойлер с питающим насосом.
5 5
1
8
10
4
2
3
6
7
5
5
Бойлер с 3х-ходовым моторизированным клапаном.
Бойлер SLE, используемый как электрический
нагреватель санитарной воды
5
1
2
3
Это отверстие
должно быть
заглушено!
Невключайтеэлектрическийнагревательный
элементеслигреющийконтурнезаполнен.
ГАБАРИТЫ
SLE
130
SLE
160
SLE
210
SLE
240
SLE
300
A мм 1024 1222 1494 174 2 2043
B мм 234 234 363 338 405
C мм 759 959 1230 1478 1780
D мм 234 234 234 234 230
E мм — — 374 374 405
F мм — — 234 234 230
Масса пустого [кг] 45 54 66 76 87
C
A
D F
B EE
