Паяные пластинчатые теплообменники
CB14 CB16/CBH16 CBH18 CB20 CB30
Тип канала H A, H H H H, L, M
Макс./мин. расчетная температура [°С] 175/-160 225/-50 225/-50 175/-160 175/-160
Макс. расчетное давление (S3–S4/S1–S2) [бар] *) 32/32 30/30 25/25 16/16 32/32
Объем/канал (S3-S4/S1-S2) [л] 0.02 0.024 0.039 0.028 0.054
Макс. расход (S3-S4/S1-S2) [м
3
/ч] **) 3.6 3.6 3.6 7.6 12.5/7.6
Высота, H [мм] 207 211 316 324 313
Ширина, W [мм] 77 75 75 94 113
Расстояние между осями штуцеров по вертикали, VC [мм] 172 172 278 270 250
Расстояние между осями штуцеров по горизонтали, HC [мм] 42 40 40 46 50
Толщина пакета пластин, А [мм] (n x 2.35) + 8 (n x 2.16) + 8 (n x 2.2) + 6.5 (n x 1.5) + 8 (n x 2.35) + 9
Масса конструкции [кг] (n x 0.06) + 0.7 (n x 0.04) + 0.27 (n x 0.065) + 0.4 (n x 0.08) + 0.9 (n x 0.1) + 1.2
(
Стандартный патрубок ¾ ” ¾ ” ¾ ”1”1 ¼ ”/1”
Материал пластин AISI 316 AISI 316 AISI 316 AISI 316 AISI 316
Материал патрубков AISI 316 AISI 316 AISI 316 AISI 316 AISI 316
Припой Медь Медь Медь Медь Медь
Максимальное количество пластин 50 50 50 110 150
Отопление, мощность [кВт]
4)
90 110 130 170 430
Горячее водоснабжение, мощность [кВт]
4)
60 70 80 140 200
*) В соответствии с PED стандартом **) Для воды при скорости потока
5 м/с (в патрубке)
***) Без соединительных элементов
n – число пластин
1) Для каналов типа М и L – 28/27 бар 2) Для канала типа Е – 0,18/0,18; типа А – 0,18/0,25
3) Для каналов типа А – (n x 2,5) + 10, типа Е – (n x 2,2) + 10
4) Различаются в зависимости
Технические характеристики
Истина, справедливая во всем мире
Благодаря постоянному мониторингу
потребностей рынка Альфа Лаваль зани-
мает лидирующие позиции в мире в сег-
менте паяных пластинчатых теплообмен-
ников (ППТО). Мы обладаем многолетним
опытом работы во многих странах, что
находит отражение в высоком качестве
и надежности нашей продукции. Техноло-
гические достижения Альфа Лаваль дока-
зывают потребителям во всех уголках
Земли одну и ту же истину: альтернативы
самому лучшему быть не может!
Широкий диапазон областей
применения
ППТО имеют много достоинств . Использо-
вание технологии пайки твердым припоем
устраняет необходимость применения
Для получения оптимального
результата в каждом конкретном
случае применения ППТО имеют
большой выбор вариантов конс-
труктивного исполнения.
уплотнительных прокладок и толстых опор-
ных пластин. Покрывающая контактную
поверхность медная пленка расплавляется
и обеспечивает соединение пластин
из нержавеющей стали в процессе нагрева
до точки плавления. Базовая конструкция
ППТО Альфа Лаваль, доведенная с годами
до совершенства, обладает высокой уста-
лостной прочностью к циклическому воз-
действию давления и температуры в широ-
ком диапазоне областей применения.
Оборудование Альфа Лаваль во всем мире
выбирают благодаря высокой надежности
и экономической эффективности.
Широкие возможности
для модификации
Для каждого отдельного случая примене-
ния ППТО возможен подбор оптимального
решения. В данной брошюре представ-
лены ППТО, предназначенные для уста-
новки в системах вентиляции, кондицио-
нирования и отопления. Выбор вариантов
конструктивного исполнения достаточно
велик. Достижение оптимального резуль-
тата при решении любой задачи возможно
за счет создания различных комбинаций
пластин определенного типоразмера.
Паяные ПТО могут поставляться в одно-,
двух- или многоходовом исполнении,
с различными соединительными патруб-
ками, расположенными в разных местах.
Оборудование оперативно поставляется
со склада в готовом для эксплуатации
виде. Если стандартные изделия не соот-
ветствуют вашим техническим требова-
ниям, можно изготовить теплообменник
по индивидуальному заказу.

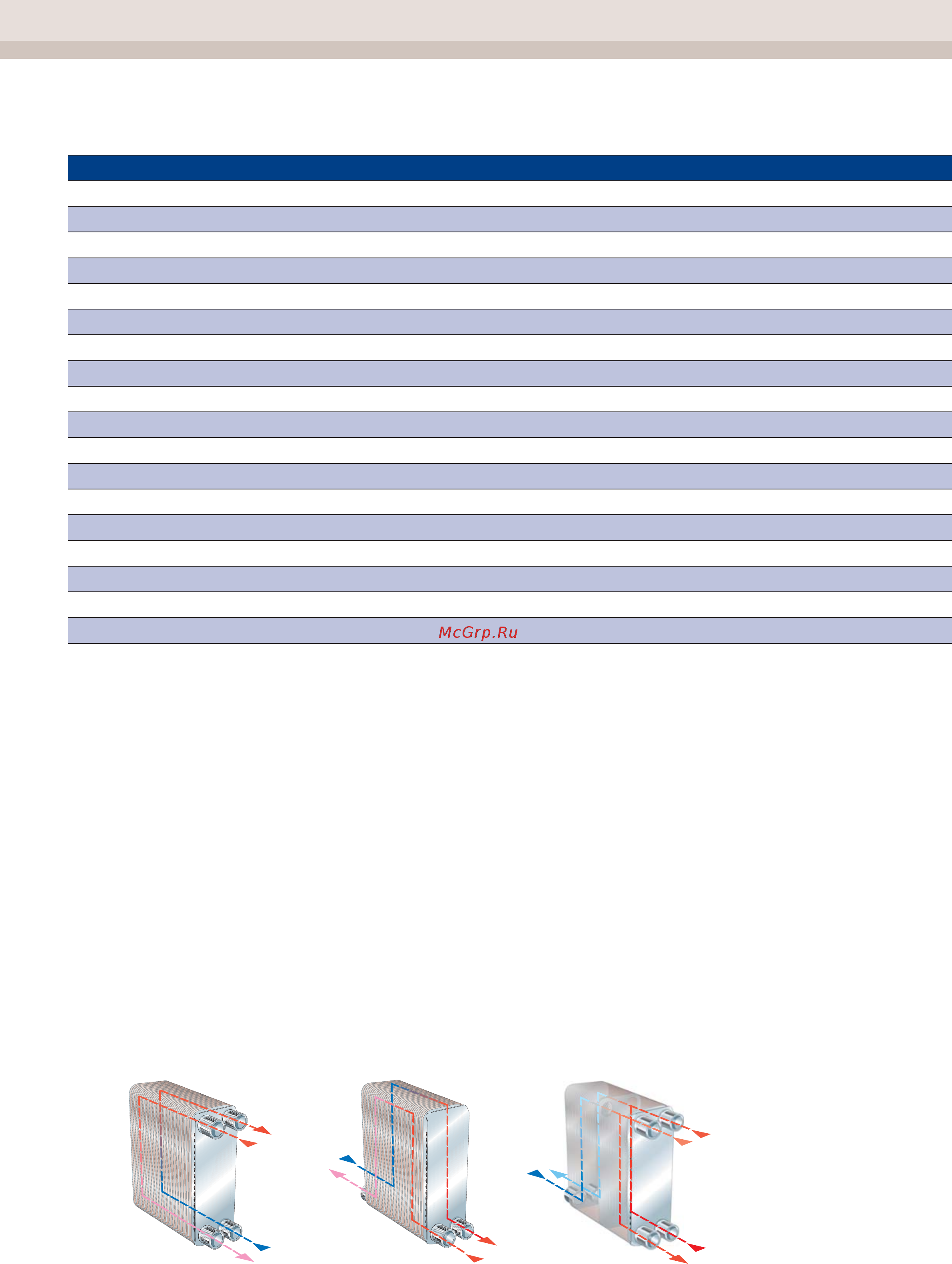

Одноходовое
исполнение
Двухходовое
исполнение
Моноблок
