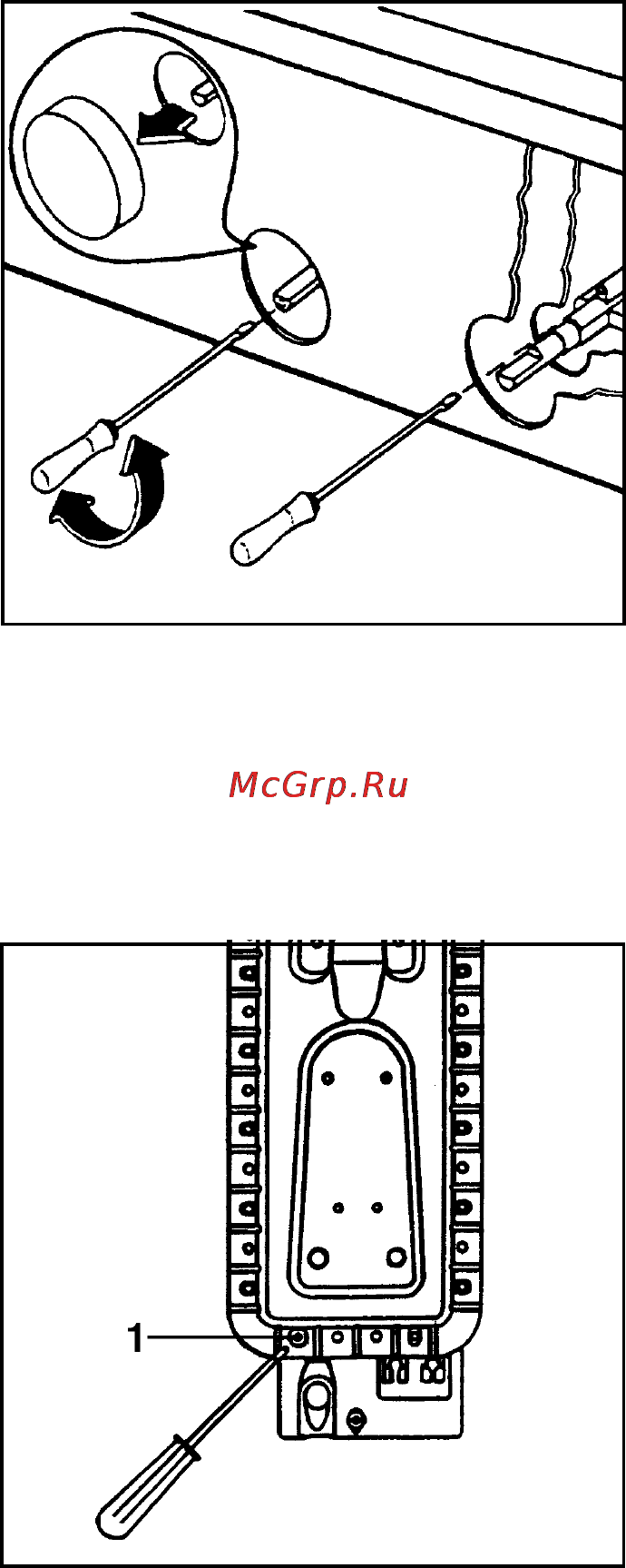

Регулировка минимального горелок на рабочей поверхности уровня для Для регулировки минимального уровня пламени поверните регулятор в положение минимального пламени снимите рукоятку регулятора рис 26 а затем в случае перехода с природного газа на сжиженный туго затяните регулировочный винт крана при переходе от сжиженного газа к природному отпустите регулировочный винт примерно на четверть оборота до тех пор пока пламя не достигнет нужного минимального уровня Установите снятые детали выполняя действия в обратном порядке Убедитесь в том что при быстром повороте регулятора из положения максимального пламени в положение минимального пламени горелка не гаснет рис 26 Замена форсунки горелки духовки Для замены форсунки горелки духовки выполните следующие действия снимите дно духовки выверните винт 1 рис 27 и выньте горелку духовки При помощи торцевого ключа номер 7 выверните и снимите форсунку которая находится на дне духовки замените ее форсункой нужного типа см табл 2 установите на место горелку выполняя описанные выше действия в обратном порядке Регулировка минимального горелки духовки уровня для рис 27 В моделях снабженных термостатом следует зажечь духовку закрыть дверцу установить регулятором максимальную температуру и выждать примерно 10 минут после чего установить регулятор термостата в положение 140 снять рукоятку регулятора И при переходе с природного газа на сжиженный туго затяните регулировочный винт термостата рис 26 при переходе от сжиженного газа к природному отпустите регулировочный винт примерно на четверть оборота до тех пор пока пламя не достигнет нужного минимального уровня 29
