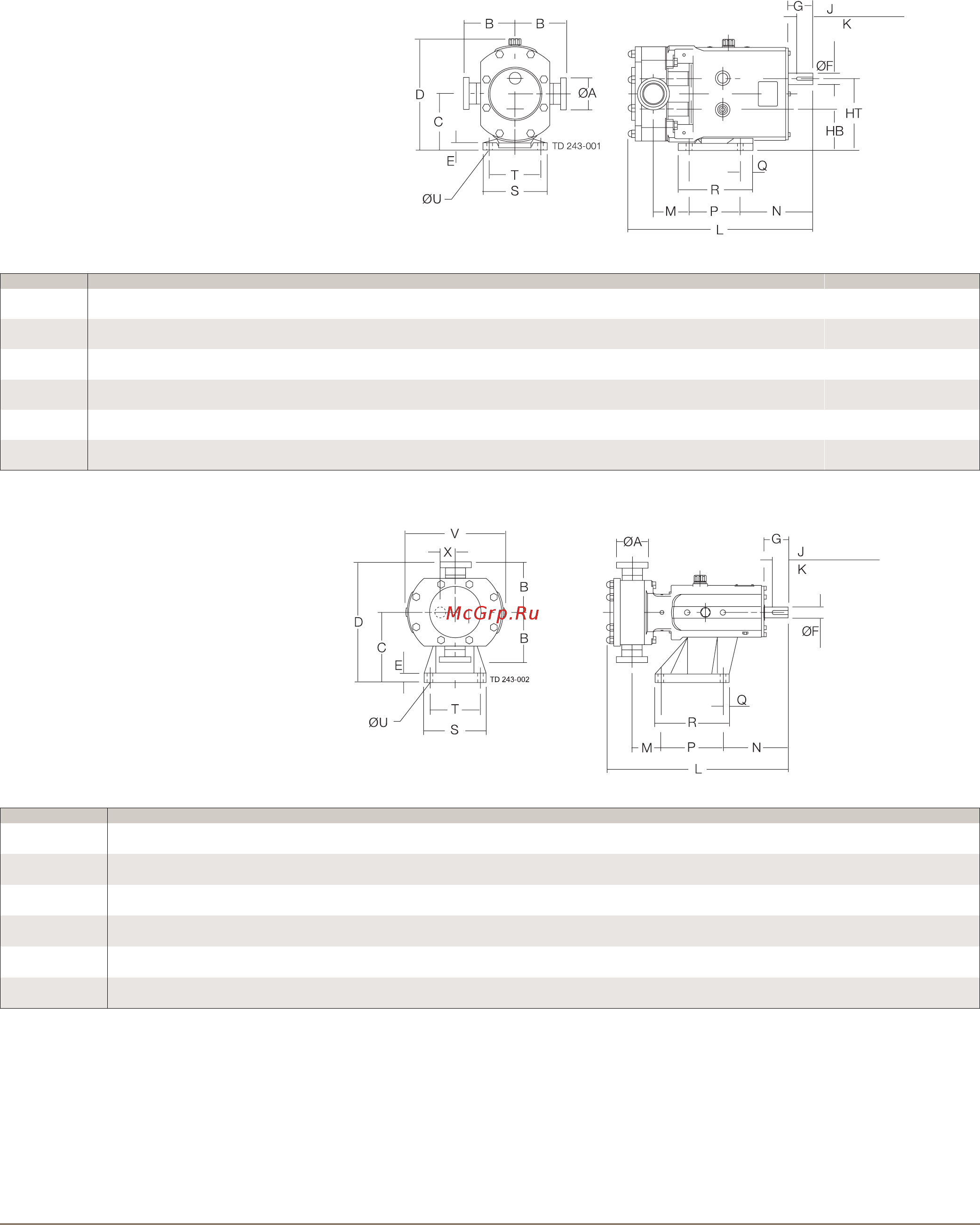

Размеры
Горизонтальное расположение патрубков
А1-диаметр патрубка в санитарном исполнении
А2-диаметр расширенного патрубка
М1-размер для насосов с патрубками иных стандартов
М2-размер для насосов с расширенными или санитарными
патрубками
Модель A1 A2 B C D E F G HB HT J K L M1 M2 N P Q R S T U
SRU1/005/L 25 - 95 90.5 189 10 16 40 68 113 30 5 285 46 42 124 80 10 100 100 80 10
SRU1/008/L 25 40 95 90.5 189 10 16 40 68 113 30 5 295 50.5 48 124 80 10 100 100 80 10
SRU2/013/L 25 40 105 115 233 15 22 50 85 145 32 6 339 63.5 60 131 100 19 132 124 100 12
SRU2/018/L 40 50 105 115 233 15 22 50 85 145 32 6 348 66.5 63 131 100 19 132 124 100 12
SRU3/027/L 40 50 125 137.5 273 18 28 61 100 175 40 8 437 86.5 82.5 176 125 30 181 154 125 14
SRU3/038/L 50 65 125 137.5 273 18 28 61 100 175 40 8 450 94.5 87 176 125 30 181 154 125 14
SRU4/055/L 50 65 150 163 325 20 38 80 115 211 63 10 541 109 101 224 150 35 202 184 150 14
SRU4/079/L 65 80 150 163 325 20 38 80 115 211 63 10 558 118 110 224 150 35 202 184 150 14
SRU5/116/L 65 80 175 195 376 20 45 110 135 255 70 14 627 106 97 279 180 35 275 210 180 14
SRU5/168/L 80 100 175 195 376 20 45 110 135 255 70 14 650 117 108 279 180 35 275 210 180 14
SRU6/260/L 100 100 190 225 429 20 48 110 155 295 70 14 748 134.5 124.5 266 260 40 370 220 190 14
SRU6/353/L 100 150 190 225 429 20 48 110 155 295 70 14 777 147 140 266 260 40 370 220 190 14
Вертикальное расположение патрубков
А1-диаметр патрубка в санитарном исполнении
А2-диаметр расширенного патрубка
М1-размер для насосов с патрубками иных
стандартов
М2-размер для насосов с расширенными или
санитарными патрубками
Модель
A1 A2 B C D E F G J K L M1 M2 N P Q R S T U V X
SR
U1/005/H
25 - 95 11
3
20
8
15 16 40 30 5 28
5
53 49 11
7
80 22 11
4
10
4
80 10 17
9
22
.5
SRU1/008/H 25 40 95 113 208 15 16 40 30 5 295 57.5 55 117 80 22 114 104 80 10 179 22.5
SRU2/013/H 25 40 105 147 252 15 22 50 32 6 339 70.5 67 124 100 12 124 124 100 12 219 30
S
RU2/018/H
4
0
5
0
1
05
1
47
2
52
1
5
2
2
5
0
3
2
63
48
7
3.5
7
0
1
24
1
00
1
2
1
24
1
24
1
00
1
2
2
19
3
0
SRU3/027/H 40 50 125 175 300 22 28 61 40 8 437 71.5 67.5 161 155 15 185 155 125 14 253 37.5
SRU3/038/H 50 65 125 175 300 22 28 61 40 8 450 79.5 72 161 155 15 185 155 125 14 253 37.5
SRU4/055/H 50 65 150 213 363 25 38 80 63 10 541 86 78 197 200 17 234 184 150 14 307 48
SRU4/079/H 65 80 150 213 363 25 38 80 63 10 558 95 87 197 200 17 234 184 150 14 307 48
SRU5/116/H 65 80 175 256.5 431.5 30 45 110 70 14 627 100.5 91.5 264 200 20 240 220 180 14 345 60
SRU5/168/H 80 100 175 256.5 431.5 30 45 110 70 14 650 112 103 264 200 20 240 220 180 14 345 60
SRU6/260/H 100 100 190 295 485 30 48 110 70 14 748 134 124 267 260 20 300 250 210 14 400 70
SRU6/353/H 100 150 190 295 485 30 48 110 70 14 777 146 139 267 260 20 300 250 210 14 400 70
.
ESE00274RU 0801 Приведенная здесь информация является достоверной на момент
выпуска брошюры, но может подвергаться изменениям без
предварительного уведомления.
