LC-103PIMSK

Комбинированный ИК+СВЧ извещатель с иммунитетом к животным и

функцией определения маскирования

Инструкция по установке

Извещатель использует анализ обстановки на основе спектра отраженного сигнала движущихся

объектов, что позволяет надежно определять нарушителя и исключить ложные тревоги. Анализ спектра

производится на базе VLSI, имеющей высокую надежность. Уникальная функция – определение

маскирования, гарантирует защиту извещателя от попыток закрывания извещателя с расстояния менее

0,8 метра.

Поскольку извещатель является комбинированным, он выдает сигнал

тревоги только при одновременном

срабатывании каналов ИК и СВЧ. Эффективная зона обнаружения определяется зоной перекрытия областей

обнаружения каналов ИК и СВЧ. Имеется плавная регулировка чувствительности СВЧ канала.

ПРАВИЛА УСТАНОВКИ

Выберите место установки

Выберите место установки, наиболее подходящее для обнаружения нарушителя (мы рекомендуем установку в угол). Посмотрите на

зону обнаружения извещателя (рис.3). Квадратичный PIR элемент более чувствителен к пересечению лучей перпендикулярно и менее

чувствителен к движению на извещатель или от него. Устанавливайте извещатель на надежную и стабильную поверхность.

Избегайте следующих мест установки

* С прямым солнечным светом * Вблизи объектов с быстрым изменением температуры * В помещениях с активными потоками воздуха.

УСТАНОВКА ИЗВЕЩАТЕЛЯ

1. Для снятия крышки извещателя, открутите крепежный винт и аккуратно снимите крышку (рис. 2-11). 2. Для снятия платы, открутите

крепежный винт платы (рис. 2-9). 3. Пробейте нужные для установки отверстия (рис. 1, В или С). 4. Круглые и прямоугольные

выдавливаемые отверстия в основании предназначены для ввода кабеля. Вы можете использовать для ввода кабеля не

используемые монтажные отверстия (

при установке на кронштейн, введите кабель через кронштейн (рис.2-7)). 5. Установите

основание на стену, в угол или на потолок (или с опционным кронштейном) (рис. 6 и 7). 6. Установите печатную плату и закрепите ее

винтом. Подключите кабель к клеммной колодке. 7. Установите крышку извещателя и закрепите ее винтом.

ПОДКЛЮЧЕНИЕ ИЗВЕЩАТЕЛЯ

Клеммная колодка (рис.4)

Клеммы 1 и 2 (маркированы как Т1 и Т2, темпер). Если используется функция темпера, подключите эти клеммы к нормально

замкнутому шлейфу 24 часовой зоны контрольной панели. Если крышка извещателя открывается, на контрольную панель немедленно

передается сигнал тревоги.

Клеммы 3 и 4 (маркированы как АМ NC и C – реле). Это выходы сигнала маскирования. Подключите их

к нормально замкнутому

шлейфу контрольной панели.

Клемма 5 (маркирована EOL) – для удобства подключения оконечного резистора шлейфа.

Клеммы 6 и 7 (маркированы как PIR NC и C). Это выходы тревожного реле объемного извещателя. Подключите их к нормально

замкнутому шлейфу контрольной панели.

Клемма 8 (маркирована GND) – подключите к общему проводу контрольной панели или минусу питания.

Клемма 9 (маркирована +12V) – подключите к

плюсу питания контрольной панели или источнику питания от 8,2 до 16 В.

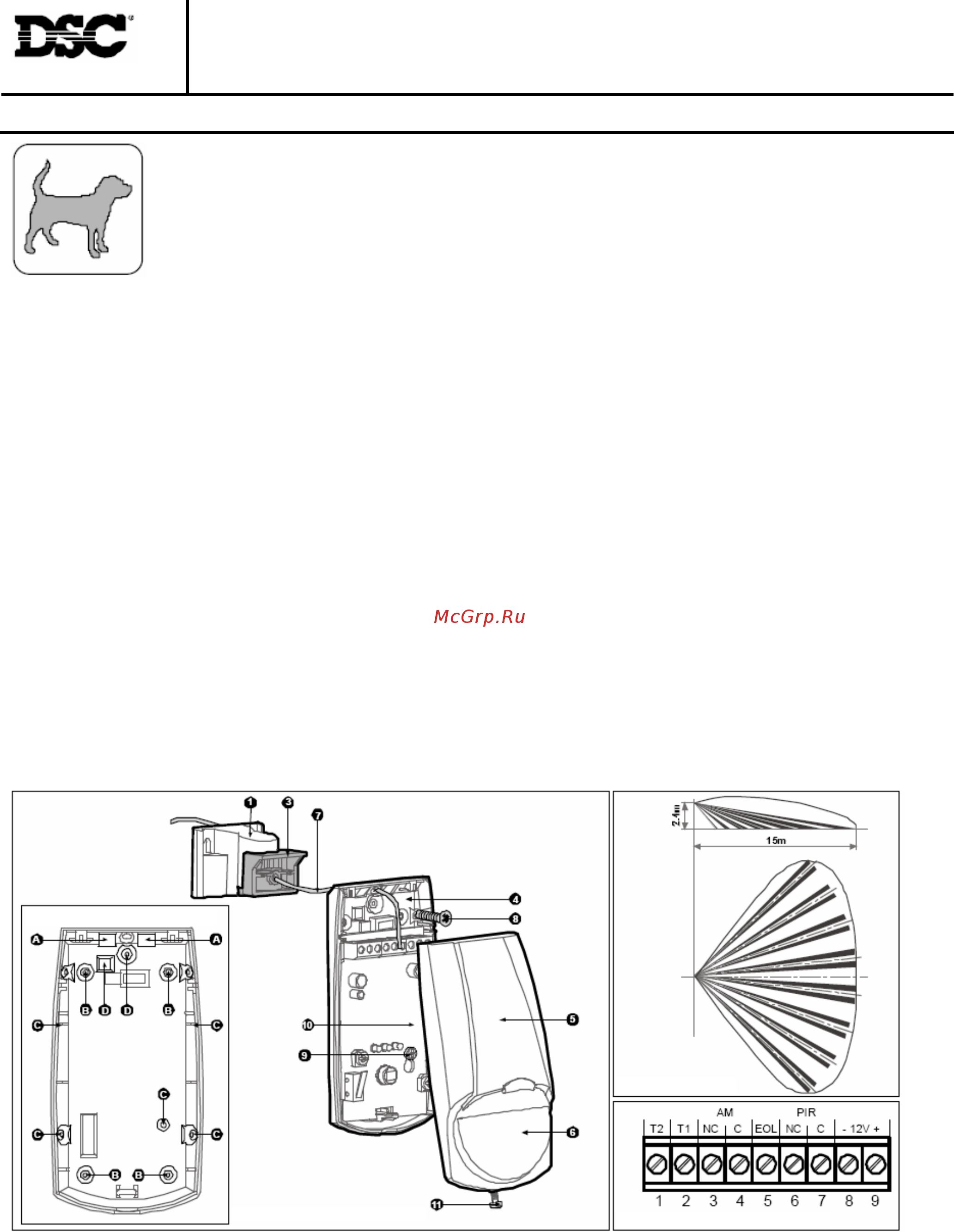

Рис. 1. Пробиваемые отверстия

Рис. 3. Зона линзы

Рис. 4. Клеммная колодка

Рис.2.Установка извещателя
