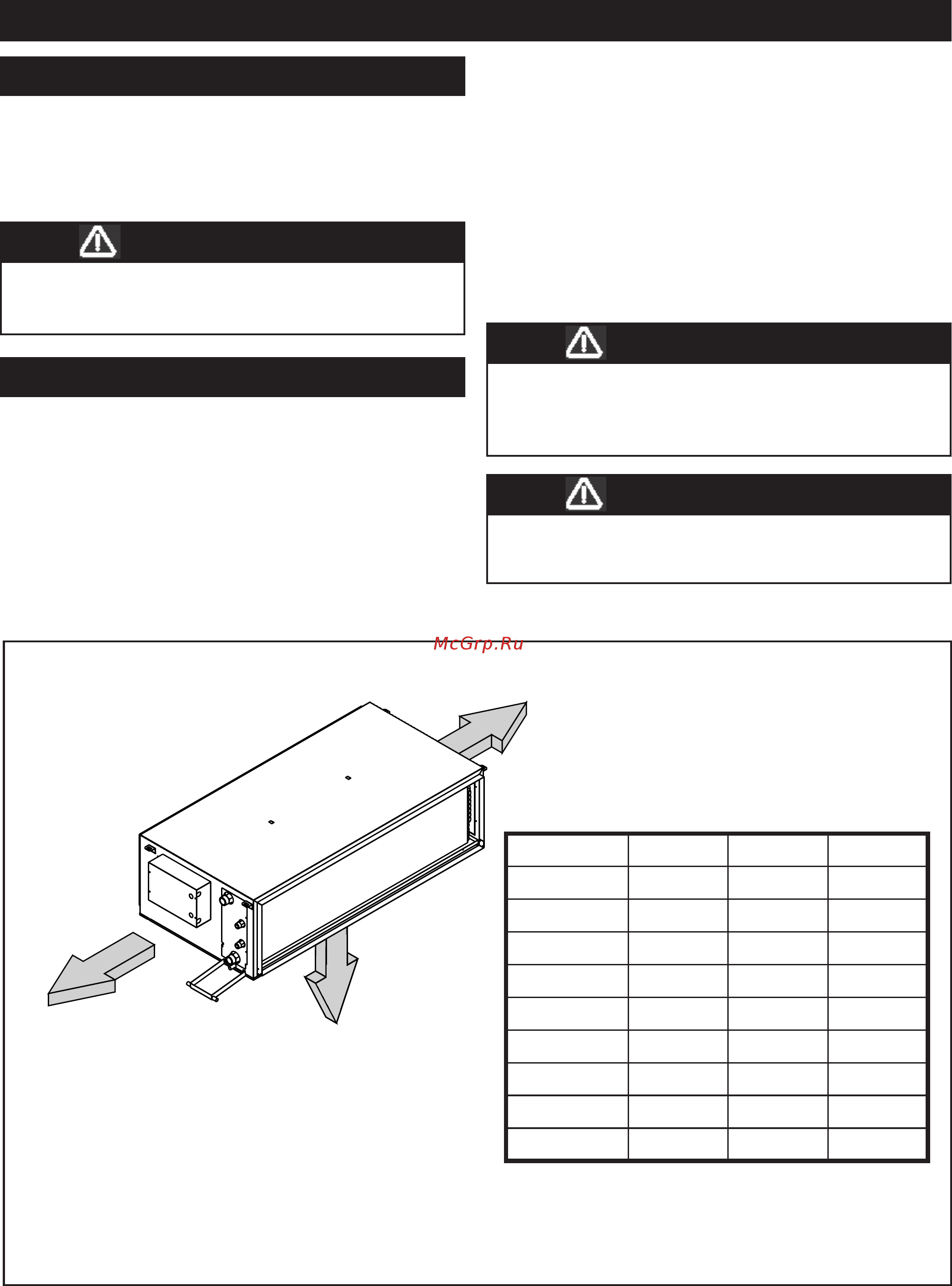

6 МОНТАЖ 6 1 Погрузо разгрузочные работы Избегайте небрежного обращения с фэн койлом Запрещается поднимать блок за дренажный патрубок или патрубки подключения теплообменника Для облегчения монтажа используйте погрузчик Предупреждение Можно пораниться об острые края и поверхности теплообменника Соблюдайте осторожность при контакте с ним 4 Выбирая монтажную позицию удостоверьтесь что будет обеспечено беспрепятственное удаление конденсата самотеком 5 Проверьте расстояние между перекрытием и подвесным потолком чтобы убедиться что оно соответствует размерам агрегата 6 Убедитесь что вокруг агрегата оставлено достаточно свободного пространства для проведения технического обслуживания в т ч для доступа к фильтру и вентиляторно моторной группе см нижеприведеный рис Предупреждение 1 Фэн койлы разработаны для установки в свободном пространстве подвесного потолка Не устанавливайте фэн койл на кухне или в машинном отделении где масляные пары могут захватываться воздушным потоком и оседать на теплообменнике блока 2 Потолочная конструкция должна быть достаточно прочной чтобы выдержать весовую нагрузку блока Предупреждение 3 Монтаж фэн койла выполните так чтобы оставалась возможность подсоединения входного и выходного воздуховодов Не устанавливайте фэн койл в местах повышенной влажности оранжереи теплицы раздевалки душевых и т п 6 2 Выбор монтажной позиции МИНИМАЛЬНЫЕ СВОБОДНЫЕ РАССТОЯНИЯ ОТ СТЕНОК ФЭН КОЙЛА Типоразмер А В С УН2Ы 03 500 тт 250 тт 200 тт УН2Ы 05 500 тт 280 тт 200 тт УН2Ы 07 500 тт 300 тт 200 тт УН2Ы 10 500 тт 350 тт 200 тт УН2Ы 15 500 тт 430 тт 200 тт УН2Ы 18 500 тт 430 тт 200 тт УН2Ы 21 500 тт 430 тт 200 тт УН2Ы 24 500 тт 500 тт 200 тт УН2Ы 27 500 тт 500 тт 200 тт А Свободное расстояние для доступа к электрической коробке и подсоединениям водяных теплообменников В Свободное расстояние для обеспечения замены воздушного фильтра и доступа к вентиляторно моторной группе С Свободное расстояние для доступа к стороне противоположной расположению электрической коробки и водяных патрубков 8
